12樓發表于: 2009-09-07 10:01

只看該作者 | 小中大

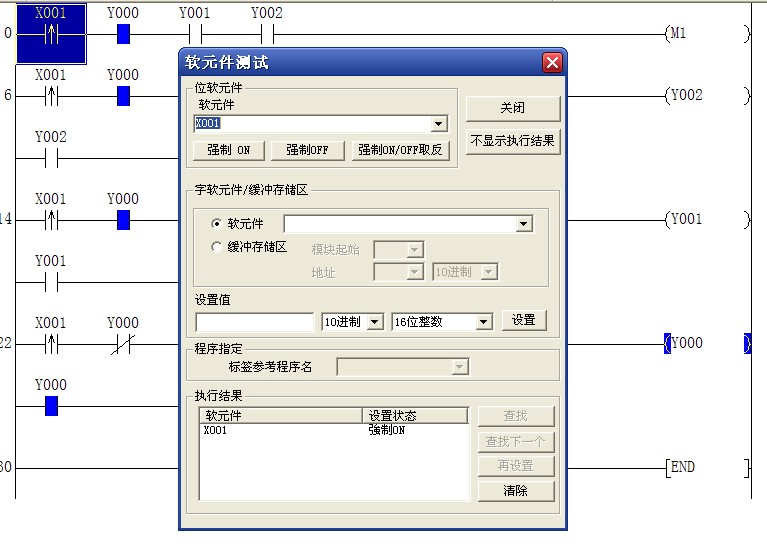

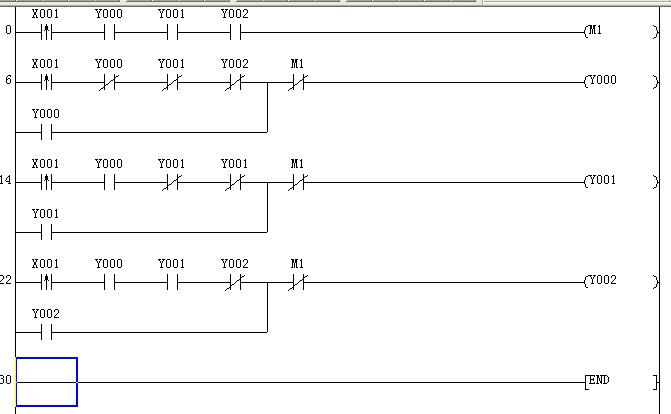

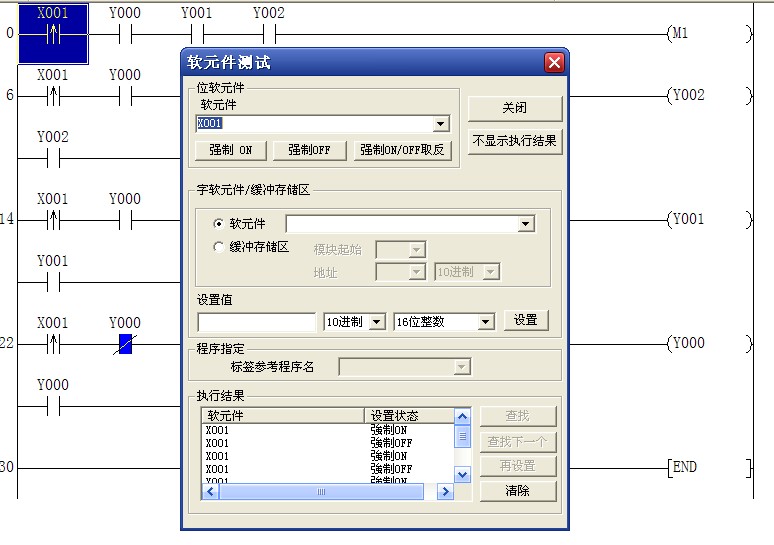

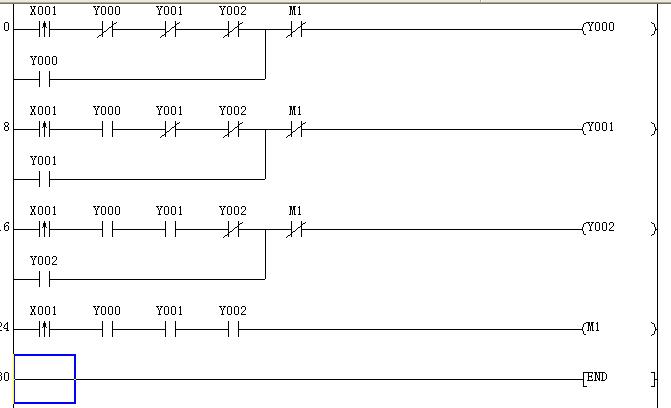

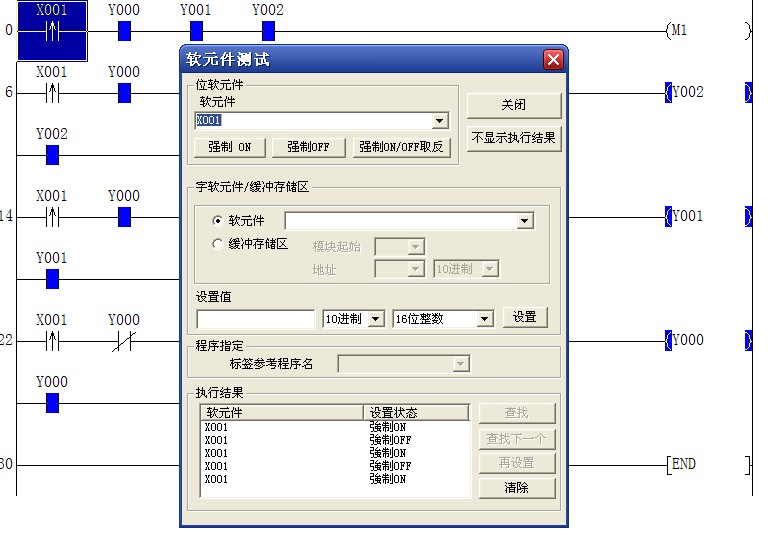

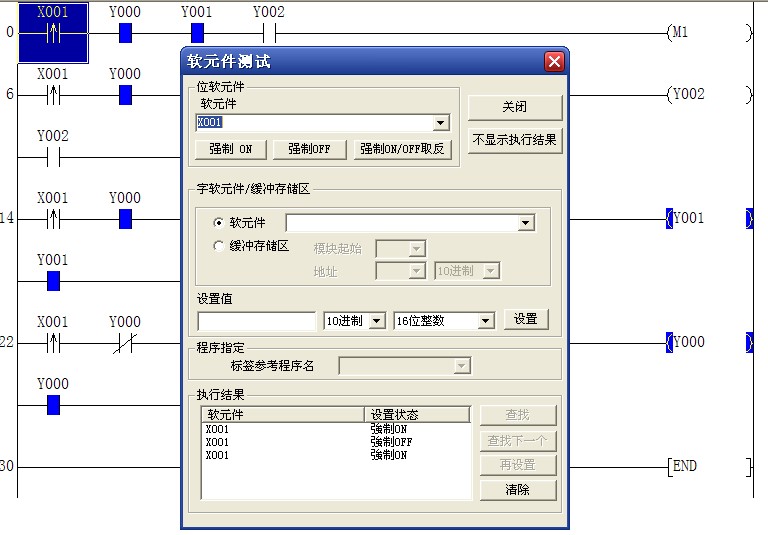

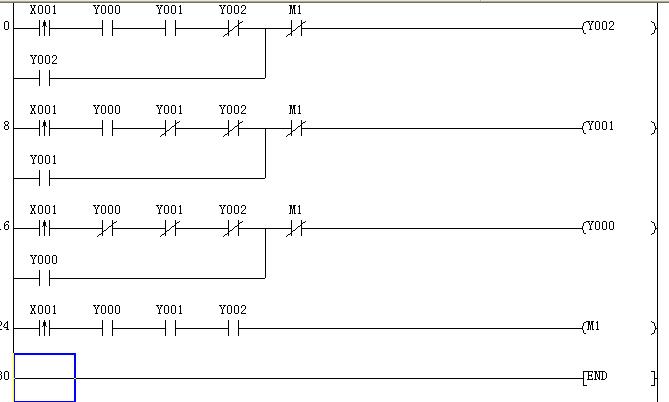

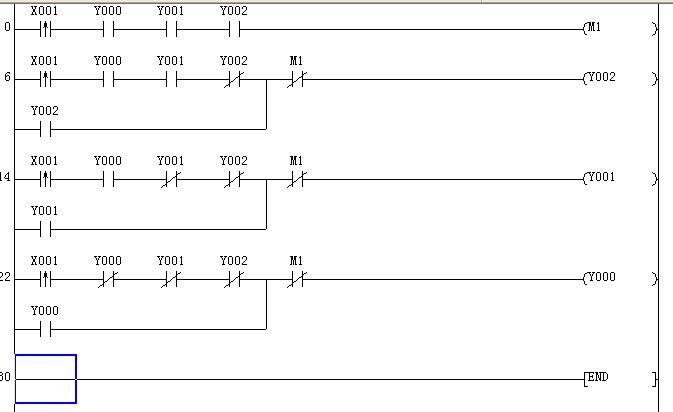

大家好：2樓的梯形圖能實現一樓的功能，如果把2樓的梯形圖改變排列后同樣產生不同的結果，附上截圖請高手指點。
圖一：

圖二：

圖三：

圖四：

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人,加分表揚

zhou8441

糾結給力

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 117 個
工控威望: 231 點
下載積分: 1902 分
在線時間: 112(小時)
注冊時間: 2008-11-18
最后登錄: 2024-03-02
查看zhou8441的主題 / 回貼

13樓發表于: 2009-09-07 19:13

只看該作者 | 小中大

2樓的程序?qū)崿F(xiàn)不了1樓所要描述的功能！！！不信，你們可以防真試試看看啊！

kensondeng

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kensondeng的主題 / 回貼

14樓發表于: 2009-09-07 20:14

只看該作者 | 小中大

由于PLC的的掃描周期是MS級的...而我們的操作會在掃描周期以上..因此根本是不能看到上面的現象的.因此上面的程序是不能實現控制的要求的.試一下用觸點比較的指令來做是完全可以達到這個要求的....

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

馮10242757

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看馮10242757的主題 / 回貼

15樓發表于: 2009-09-07 21:19

只看該作者 | 小中大

二樓程序有問題，無法實現。第一次按X1,Y0有輸出，第二次按X1,Y1輸出，第三次按X1時Y2的輸出實際是毫秒級無法覺察，同時當Y2一有輸出就會使Y0.Y1.Y2同時復位，

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

zhaoyang4505

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaoyang4505的主題 / 回貼

16樓發表于: 2009-09-07 21:48

只看該作者 | 小中大

我怎么看也感覺二樓的可以實現啊。。。。當然，沒實際試驗。。。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

qwwee

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qwwee的主題 / 回貼

17樓發表于: 2009-09-08 20:30

只看該作者 | 小中大

二樓的可以實現的程序順序不能錯因為涉及到一個掃描周期問題
大家可以討論討論一樓的要求可以用傳統電路只用中間繼電器實現嗎？

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

18樓發表于: 2009-09-08 20:50

只看該作者 | 小中大

引用
引用第14樓zhou8441于2009-09-07 19:13發表的 :
2樓的程序?qū)崿F(xiàn)不了1樓所要描述的功能！！！不信，你們可以防真試試看看啊！

可以直接寫到PLC里試試，有時仿真會跟實物有差別。因為仿真時固定為200MS掃描時間

http://zxc6688.ys168.com/

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

19樓發表于: 2009-09-09 08:24

只看該作者 | 小中大

引用
引用第15樓kensondeng于2009-09-07 20:14發表的 :
由于PLC的的掃描周期是MS級的...而我們的操作會在掃描周期以上..因此根本是不能看到上面的現象的.因此上面的程序是不能實現控制的要求的.試一下用觸點比較的指令來做是完全可以達到這個要求的....

正因為是MS級的，所以要用上升沿指令。
按下按鈕，只接通一個掃描周期。如果按鈕一直按著，下一個掃描周期會忽略這個按鈕的接通狀態。除非斷開一次，重新接通。
理解起來比較抽象，大家可以寫幾行程序，寫到PLC實際試一下，就會看到效果了
