WinCC7.4 SP1與TIA V18通訊，Wincc選擇從AS中導入符號時，從DB塊中的變量無法導入，只可導入PLC變量表中新建的變量

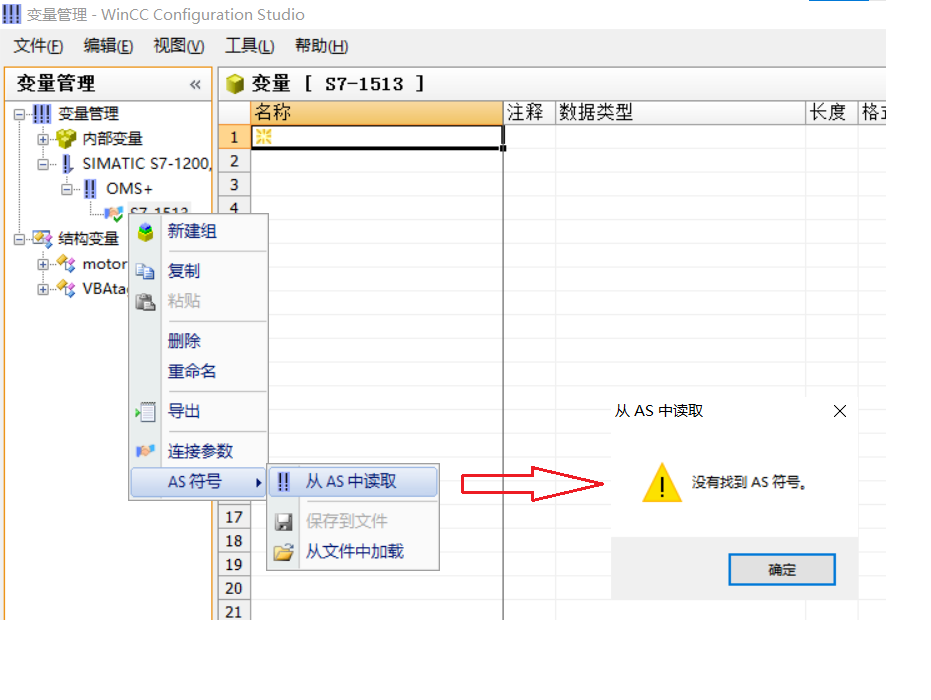

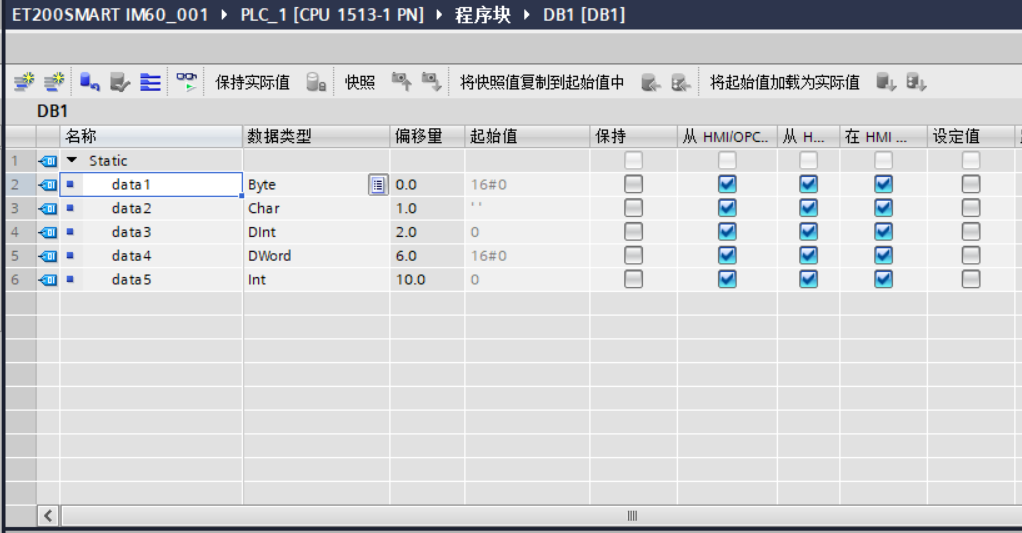

1，從DB塊中的變量無法導入，如圖1、2
圖1


圖2

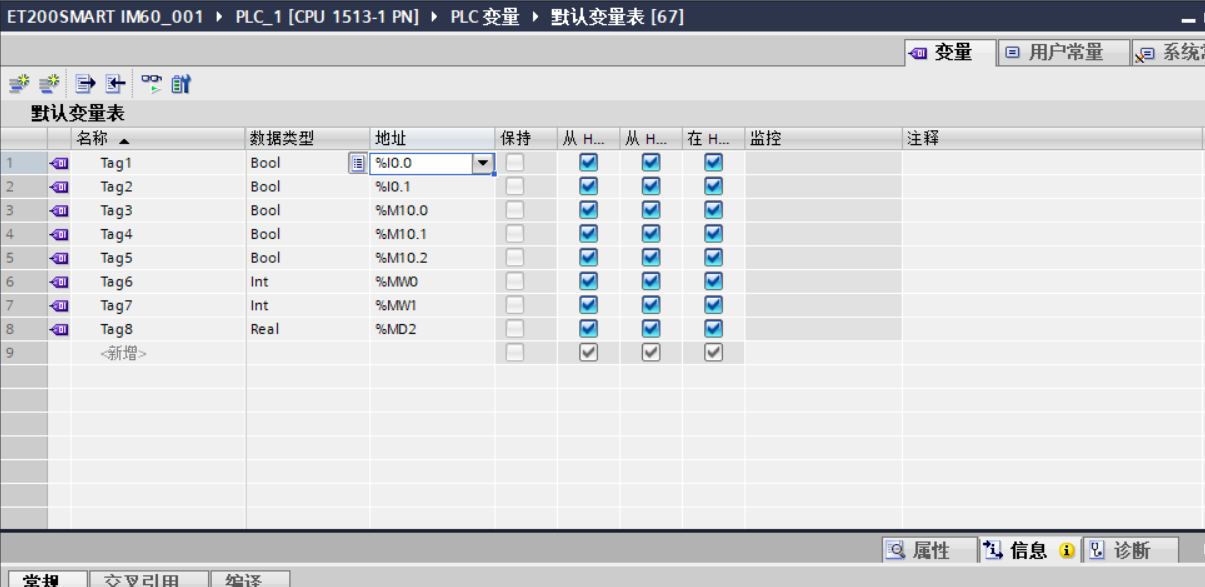

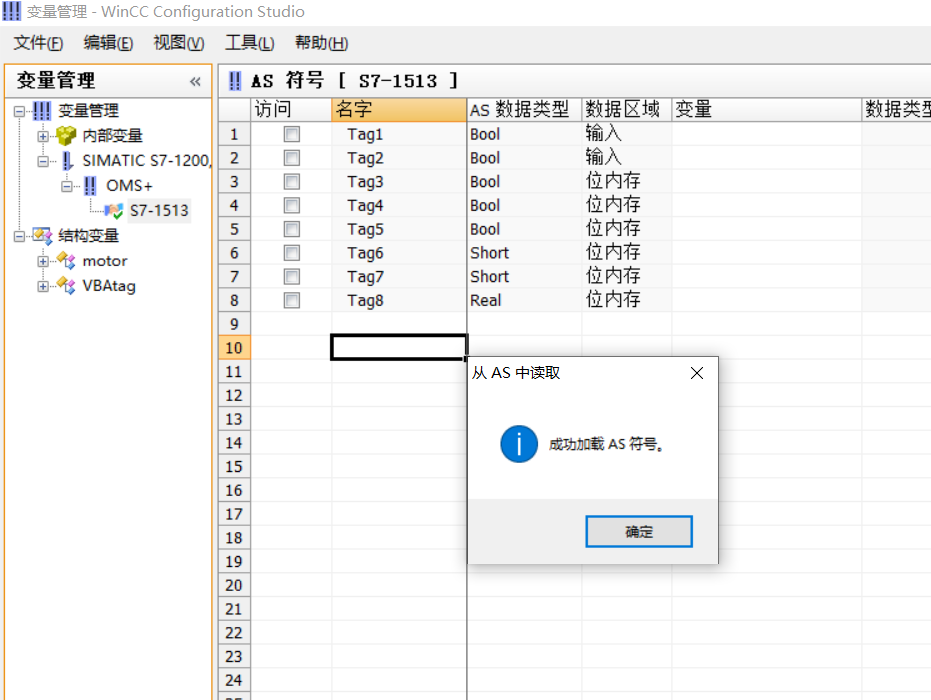

2，從變量表中創建的變量可以導入，如圖3，4
圖3


圖4

什么原因？通訊問題 還是 軟件版本問題嗎？

"現在用博途V18建了一個S7-1513，寫好程序后用S7-PLCSIM Advanced V5.0來進行仿真，把WinCC運行起來后，WinCC變量連接和PLC的是正常的，但是這個時候上傳AS符號時，只能看到I點和Q點的信號，一個DB塊也不顯示，PLC那邊設置時：
1.勾選了PUT/GET通信訪問；
2.沒有保護機密的PLC組態數據；
3.訪問級別是(無任何保護)；
4.沒勾選僅支持PG/PC和HMI安全通信"

https://www.ad.siemens.com.cn/service/answer/solve_304993_1032.html

上述也是遇到和我一樣的問題，不知是否解決

你用設個導出，SIMATICSCADA_Export_V18。 然后WINCC導入，你試試。

https://blog.csdn.net/weixin_48153993/article/details/130872025  找半天。

引用

引用第3樓zhaoaron于2024-08-20 10:34發表的  :
你用設個導出，SIMATICSCADA_Export_V18。 然后WINCC導入，你試試。

多謝，我也找到了這個插件

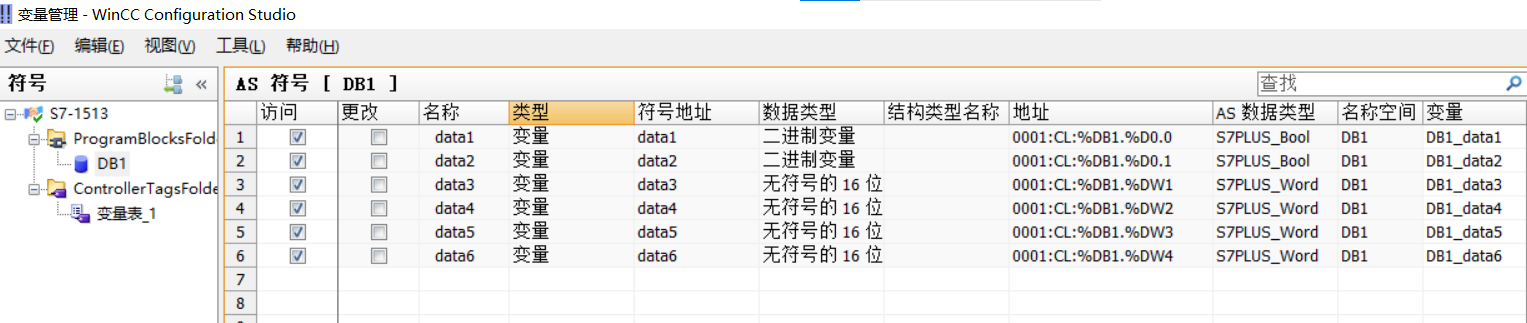

1，變量通過SIMATICSCADA_Export_V18工具成功導進來
圖A

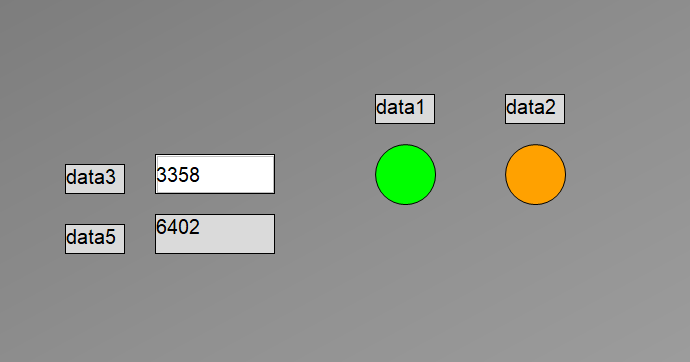

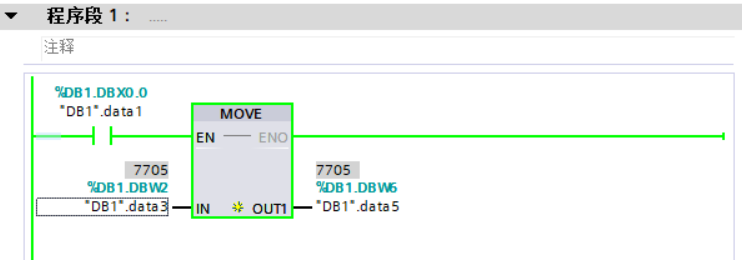

2，監控畫面變量的值混亂出錯，只有BOOL是正確的，Word是混亂的。那里不對？
圖B


圖C


圖D

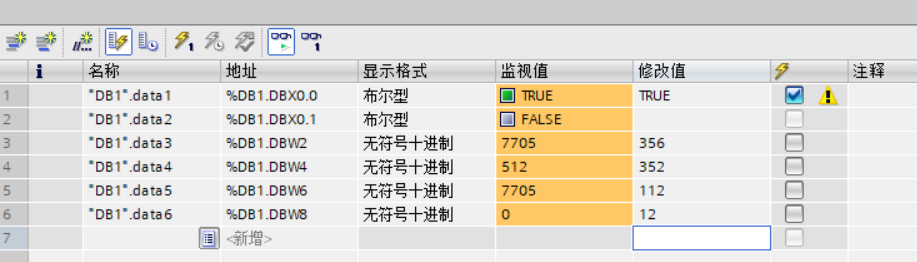

明顯data3、data5與PLC監控表中的值不一樣，又掉炕里啦

你多弄點DB啥的。。。試試。。。
1、弄個虛擬機所有軟件重新安裝試試
2、我都是DB復制到EXCEL.  在粘貼到WINCC里面。不喜歡導入，導入的地址好象限制挺多的。

那地址是不能更改的，不知是那里設置不對嗎？我試過在博圖中勾上優化的DB塊選項之后，完成導入不進來。不知什么原因造成數據混亂

學習一下別人的經驗。

WinCCV7.4SP1從TIA Portal離線加載符號變量
https://www.ad.siemens.com.cn/productportal/Prods/HMI/WinCC/Q3_configuration/FAQ24.html

Wincc與1500PLC 通訊-變量連接實驗-通過AS符號連接
https://www.ad.siemens.com.cn/club/bbs/Post_1368441_5_0_0_0_0_0__0.html

wincc通過讀取AS符號建立變量
https://www.ad.siemens.com.cn/club/bbs/Post_1669194_66_0_2_0_0_0__0.html#anch

破案了，升級軟件直接讀取搞定DB符號
