樓主  發表于: 2018-10-11 10:11

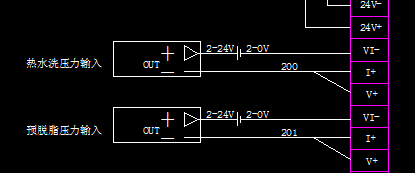

圖片：
圖片：
三菱FX3U-128M  PLC   加FX2N-2DA加FX3U-4AD模塊，

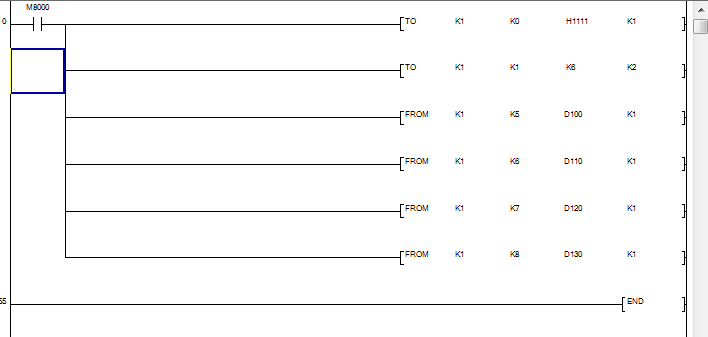

4AD接的是4-20mA輸入，程序如圖不知道什么原因，就是沒數值顯示，接線沒問題
，問技術支持說是選成了電壓輸入了，看說明沒看明白，把1改成2-9都不行
請各位大師指點下
謝謝
xwlxwl306
努力奮斗
級別: 網絡英雄

精華主題: 0
發帖數量: 270 個
工控威望: 5281 點
下載積分: 128552 分
在線時間: 4058(小時)
注冊時間: 2010-08-03
最后登錄: 2024-12-25
查看xwlxwl306的 主題 / 回貼
1樓  發表于: 2018-10-11 10:33
看圖上壓變接反了吧
wangsai0501
級別: 家園常客
精華主題: 0
發帖數量: 380 個
工控威望: 530 點
下載積分: 1508 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2024-12-21
查看wangsai0501的 主題 / 回貼
2樓  發表于: 2018-10-11 10:53
引用
引用第1樓xwlxwl306于2018-10-11 10:33發表的  :
看圖上壓變接反了吧

沒有
beau123
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 246 點
下載積分: 952 分
在線時間: 101(小時)
注冊時間: 2018-03-28
最后登錄: 2024-11-20
查看beau123的 主題 / 回貼
3樓  發表于: 2018-10-11 11:40
圖片：
圖片：
看你的圖紙接線沒有錯，，，4AD模塊的電源結了沒（另外供電的）

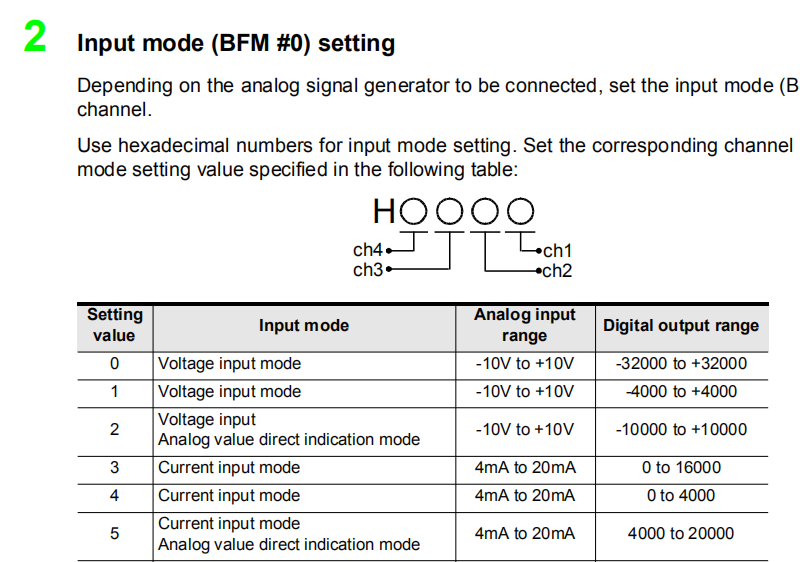

你的程序可能有問題，1.第一行H1不是選擇的電流的模式吧     2.FX3U4ad 的讀數是從BFM#10----BMF#13的
你可能看的不是FX3U-4AD 的手冊，，我才你看的是FX2N-4AD的手冊

希望你找下對應的手冊



引用
引用樓主wangsai0501于2018-10-11 10:11發表的 fx3u-4ad模塊程序 :
三菱FX3U-128M  PLC   加FX2N-2DA加FX3U-4AD模塊，
4AD接的是4-20mA輸入，程序如圖不知道什么原因，就是沒數值顯示，接線沒問題
，問技術支持說是選成了電壓輸入了，看說明沒看明白，把1改成2-9都不行
請各位大師指點下
謝謝
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-01-01
查看twingo49的 主題 / 回貼
4樓  發表于: 2018-10-11 12:36
1)程式第一行設定是CH1~CH4都設成電壓輸入了。
2)接線圖沒問題。
3)請確認一下感測器是電壓輸出還是電流輸出。
4)請確認模塊位置。
5)BFM #1不使用，為什麼程式有設定是不是弄錯說明書了。
6)BFM#10~13，是CH1~CH4的現在值，你程式裡沒設定，如何知道沒數值?
[ 此帖被twingo49在2018-10-11 12:43重新編輯 ]
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9682 個
工控威望: 8580 點
下載積分: 16742 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-31
查看ymmfa的 主題 / 回貼
5樓  發表于: 2018-10-11 12:40
你的程序不對，你的程序感覺象是2N-4AD的

FX3U-4AD  與 FX2N-4AD 緩存分配不一樣的

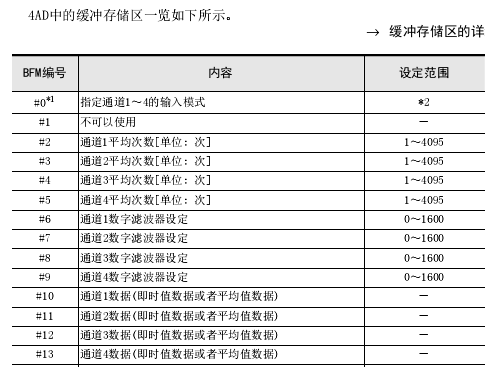

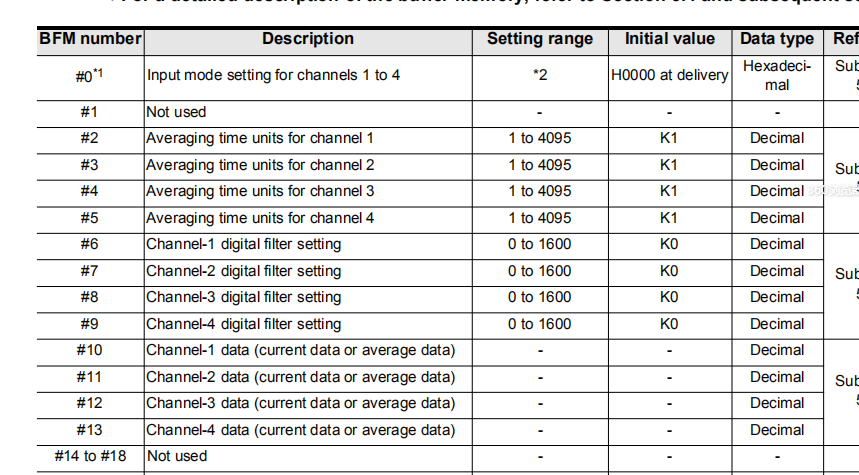

FX3U-4AD的緩存看下圖：



特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
secgo
玩多了就更不會玩了~
級別: 論壇先鋒
精華主題: 0
發帖數量: 1350 個
工控威望: 1606 點
下載積分: 67986 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2024-11-13
查看secgo的 主題 / 回貼
6樓  發表于: 2018-10-12 08:16
學習了
小滿和老鳥
專注，堅持！
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 371 點
下載積分: 904 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2024-07-24
查看小滿和老鳥的 主題 / 回貼
7樓  發表于: 2018-10-15 14:09
學習了。
wangsw555
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 101 點
下載積分: 846 分
在線時間: 6(小時)
注冊時間: 2018-10-09
最后登錄: 2021-09-03
查看wangsw555的 主題 / 回貼
8樓  發表于: 2018-10-16 15:48
學習了。
nlt123
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 161 點
下載積分: 634 分
在線時間: 48(小時)
注冊時間: 2013-10-29
最后登錄: 2021-06-20
查看nlt123的 主題 / 回貼
9樓  發表于: 2019-07-01 10:38
學習了
phoner
級別: 正式會員
精華主題: 0
發帖數量: 16 個
工控威望: 87 點
下載積分: 13889 分
在線時間: 26(小時)
注冊時間: 2019-04-22
最后登錄: 2024-10-31
查看phoner的 主題 / 回貼
10樓  發表于: 2019-07-01 17:22
正好學習
0838dc
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 157 點
下載積分: 172155 分
在線時間: 374(小時)
注冊時間: 2010-07-26
最后登錄: 2024-12-03
查看0838dc的 主題 / 回貼
11樓  發表于: 2019-07-02 01:20
程序不對
  • «
