樓主發表于: 2018-06-29 13:59

只看樓主 | 小中大

FX3U 64MT后接個FX3U-1PG，總共四個軸。
FX3U-1PG只要控制一個步進轉動和停止就行了，請問要怎么接線

langui

級別: 論壇先鋒

精華主題: 0
發帖數量: 1549 個
工控威望: 1772 點
下載積分: 6274 分
在線時間: 646(小時)
注冊時間: 2014-06-16
最后登錄: 2025-01-24
查看langui的主題 / 回貼

1樓發表于: 2018-06-29 14:17

只看該作者 | 小中大

VIN接+24V，COM0接0V，FP接pul-,RP接dir-，pil+ ,dir+各串一個2K電阻接24V+

本帖最近評分記錄：

下載積分:+1(學者來)

343012090

級別: 家園常客

精華主題: 0
發帖數量: 381 個
工控威望: 658 點
下載積分: 1512 分
在線時間: 213(小時)
注冊時間: 2014-08-31
最后登錄: 2024-11-06
查看343012090的主題 / 回貼

2樓發表于: 2018-06-29 17:26

只看該作者 | 小中大

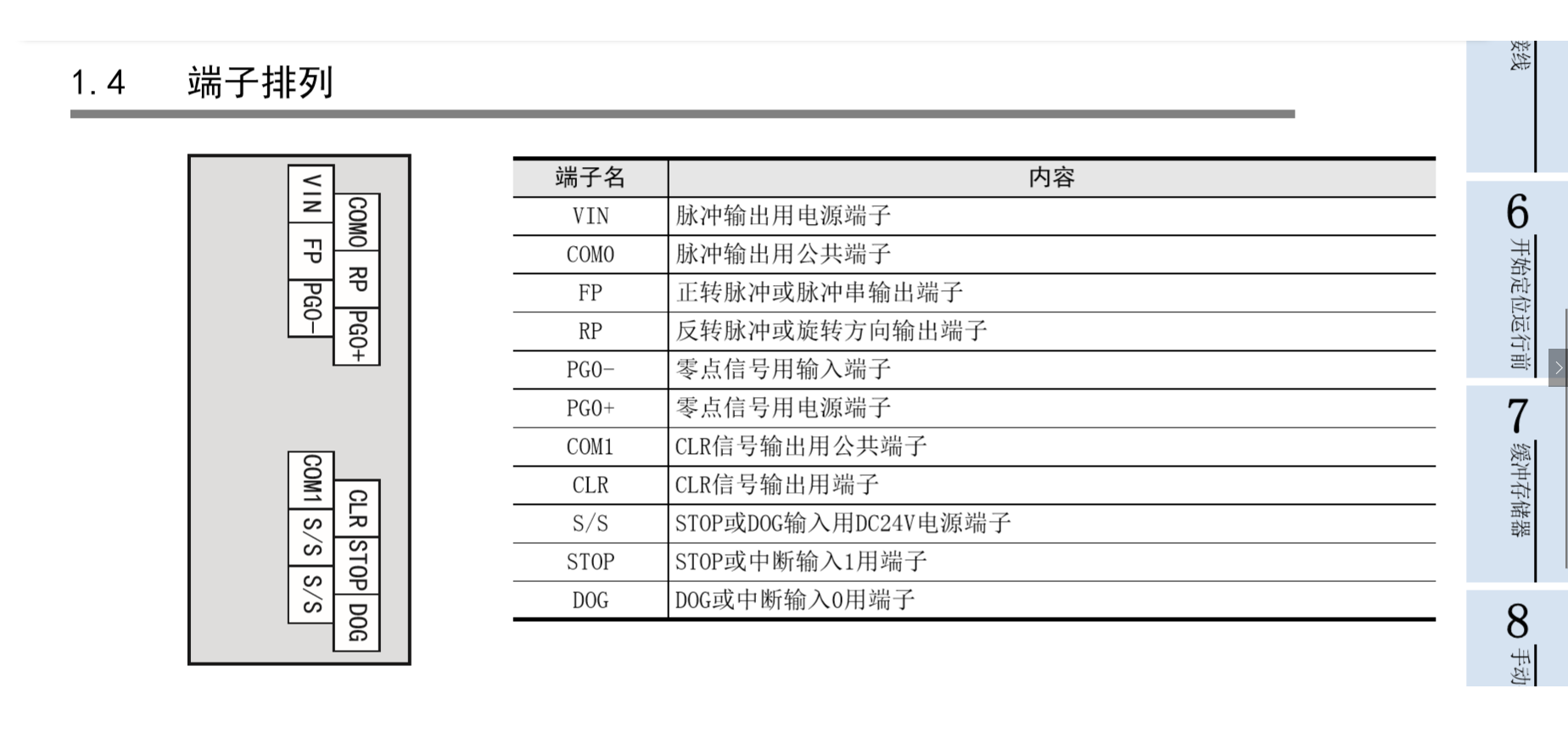

圖片：

引用
引用第1樓langui于2018-06-29 14:17發表的 :
VIN接+24V，COM0接0V，FP接pul-,RP接dir-，pil+ ,dir+各串一個2K電阻接24V+

兄弟，我沒有找到pil+ ,dir+

beau123

級別: 略有小成

精華主題: 0
發帖數量: 182 個
工控威望: 246 點
下載積分: 952 分
在線時間: 101(小時)
注冊時間: 2018-03-28
最后登錄: 2024-11-20
查看beau123的主題 / 回貼

3樓發表于: 2018-06-29 17:43

只看該作者 | 小中大

看串個電阻，應該知道脈沖發出來的端口吧

引用
引用第2樓343012090于2018-06-29 17:26發表的 :

兄弟，我沒有找到pil+ ,dir+

歐巴哥哥

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 122 點
下載積分: 519 分
在線時間: 69(小時)
注冊時間: 2018-04-24
最后登錄: 2025-01-20
查看歐巴哥哥的主題 / 回貼

4樓發表于: 2018-06-30 09:29

只看該作者 | 小中大

pil和dir是步進驅動器的脈沖和方向
