樓主發表于: 2018-04-02 16:36

只看樓主 | 小中大

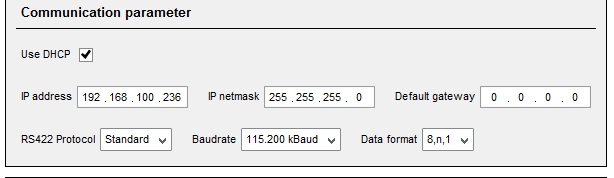

描述：sick 設定
圖片：

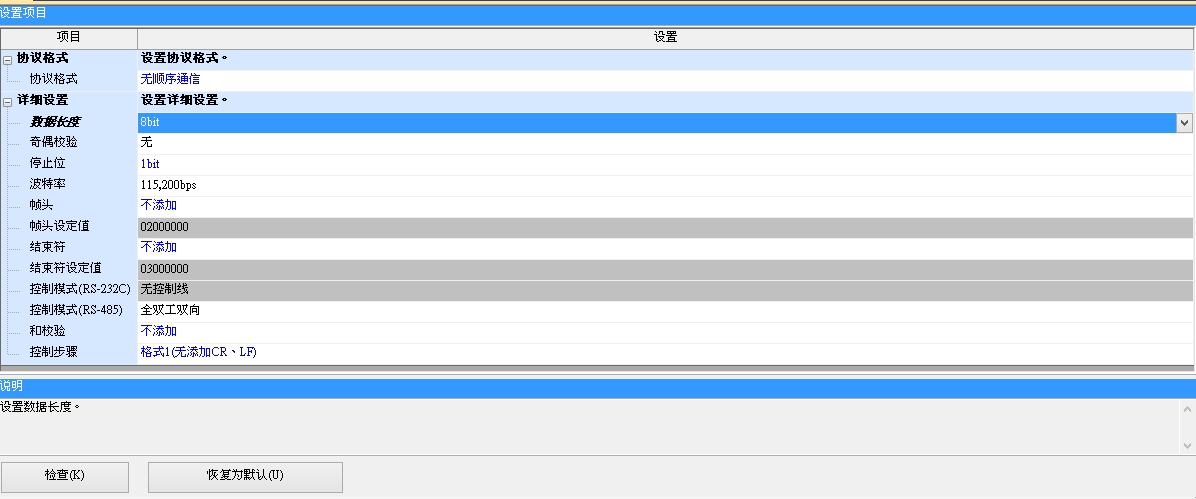

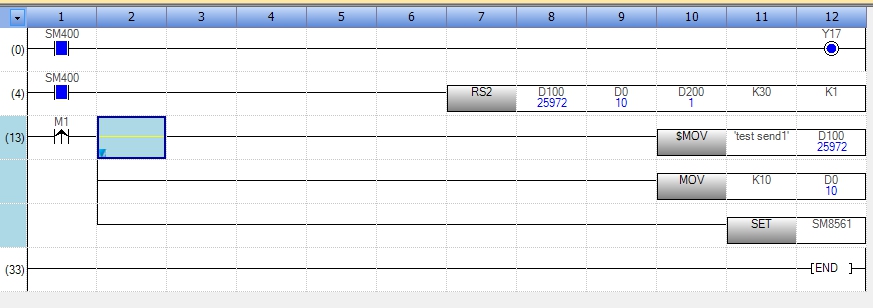

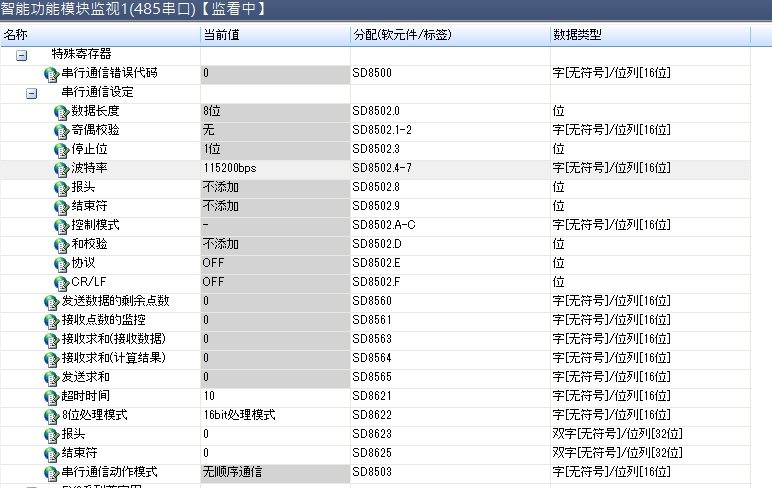

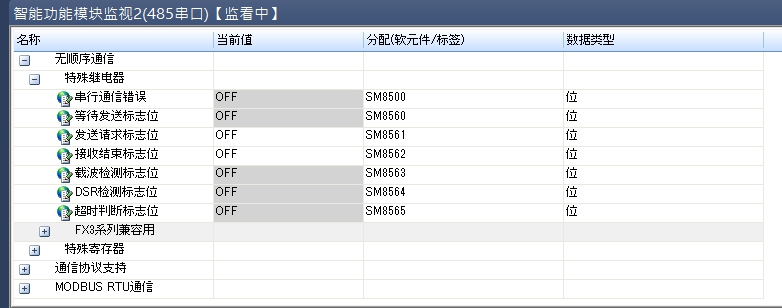

描述：plc 設定
圖片：

圖片：

請問各位前輩
如果5U要與條碼機RS485 設定通訊  是要設定  無順序通信還是還是協議支持呢? 又或者是其他的通訊格式

在條碼機說明書上有寫到  使用 ASCII字符、STANDARD、115K2、8N1  的格式

照著PLC手冊上的設定和範例程式  RS485 RS/SD指示燈  都不會亮  只有SD指示燈在M1 RUN的時候瞬間亮一下

這樣是設定哪裡出了問題了?  謝謝

mfjsx

專業非標自動化設備工程開發

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 799 個
工控威望: 746 點
下載積分: 914 分
在線時間: 180(小時)
注冊時間: 2008-04-25
最后登錄: 2025-01-02
查看mfjsx的主題 / 回貼

1樓發表于: 2018-04-02 17:34

只看該作者 | 小中大

看情況是通信沒有聯接上
確認以下：
1、條碼機的通信協議是怎樣的，通信格式是怎樣的。
2、ASCII字符傳送到D中是否有問題？
3、是否需要校驗碼？

為了我們能夠繼續有飯吃,一起努力的去探討

icutee000004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 116 點
下載積分: 459 分
在線時間: 20(小時)
注冊時間: 2011-01-01
最后登錄: 2024-04-19
查看icutee000004的主題 / 回貼

2樓發表于: 2018-04-09 10:35

只看該作者 | 小中大

謝謝前輩提醒果真是通信設定錯誤

初中生

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 105 點
下載積分: 699 分
在線時間: 14(小時)
注冊時間: 2017-01-17
最后登錄: 2024-10-24
查看初中生的主題 / 回貼

3樓發表于: 2018-10-31 10:57

只看該作者 | 小中大

OLM100 走422通訊和西門子連接該怎么做怎么設置呢？

黃曉liang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19357 分
在線時間: 122(小時)
注冊時間: 2016-05-26
最后登錄: 2024-12-19
查看黃曉liang的主題 / 回貼

4樓發表于: 2018-11-09 16:06

只看該作者 | 小中大

三菱與其他牌子的產品做通訊，通訊協議都是要用無協議通訊的，不然無法通訊
