老大很悲傷
冰凍三尺非一日之寒
級別: 家園常客
精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2024-12-25
查看老大很悲傷的 主題 / 回貼
樓主  發表于: 2017-12-22 21:28

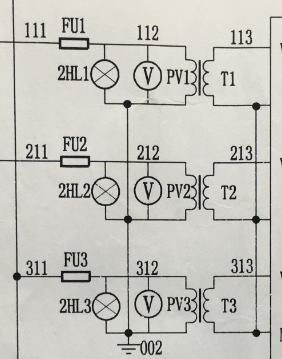

圖片：
如圖，熔斷器前面3根380電壓。燈也接380.現在看不懂這到底怎么接線，變壓器是1000變200.還有002地線標志這根線，真不懂了，感謝幫忙
南郭先生
自動化成就工業之美
級別: 工控俠客
精華主題: 0
發帖數量: 524 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的 主題 / 回貼
1樓  發表于: 2017-12-22 21:41
你這個用途是什么？—二次都是星形接法，變比5:1，一般計測保。
jxjalwf
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 283 點
下載積分: 5963 分
在線時間: 582(小時)
注冊時間: 2015-11-09
最后登錄: 2024-12-05
查看jxjalwf的 主題 / 回貼
2樓  發表于: 2017-12-22 21:42
這是星型連接，中心點接地
溫柔的陷阱
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 193 點
下載積分: 3017 分
在線時間: 31(小時)
注冊時間: 2011-09-15
最后登錄: 2024-10-31
查看溫柔的陷阱的 主題 / 回貼
3樓  發表于: 2017-12-22 21:55
變壓器的星型連接
w45062099
多做事，少說話!
級別: 略有小成
精華主題: 0
發帖數量: 340 個
工控威望: 450 點
下載積分: 1293 分
在線時間: 1046(小時)
注冊時間: 2014-10-23
最后登錄: 2024-12-28
查看w45062099的 主題 / 回貼
4樓  發表于: 2017-12-23 16:24
380的等邊三角形中心點到各個角的距離不是220嗎？出來的電壓是不是40多伏？
每天只要小小一步都是在進步！
whwanghu
級別: 家園常客
精華主題: 0
發帖數量: 133 個
工控威望: 862 點
下載積分: 37036 分
在線時間: 839(小時)
注冊時間: 2014-02-11
最后登錄: 2024-12-15
查看whwanghu的 主題 / 回貼
5樓  發表于: 2017-12-23 16:46
111,211,311之間是380v；113,213,313之間是76v；111,211,311與002之間是220v；113,213,313與公共點之間是44v。實際就是星變星。
wxw168
級別: 略有小成
精華主題: 0
發帖數量: 458 個
工控威望: 385 點
下載積分: 19854 分
在線時間: 186(小時)
注冊時間: 2008-04-28
最后登錄: 2023-10-21
查看wxw168的 主題 / 回貼
6樓  發表于: 2017-12-23 17:08
變壓器1000變200你沒看錯嗎？
liushaopeng
需非標自動化制造.改造等找我，有謝！
級別: 工控俠客
精華主題: 0
發帖數量: 113 個
工控威望: 2143 點
下載積分: 25537 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2024-12-25
查看liushaopeng的 主題 / 回貼
7樓  發表于: 2017-12-27 11:21
首先，111，211，311線電壓是380v的話，那相電壓111與002之間的電壓就是220v（211，311與002之間一樣），其中在111與002之間并聯了一個指示燈加一個電壓表作為顯示與缺相報警。其中002一般是n線，當然要看你工廠進線是3相4線還是3相5線了。后面的t1，t2，t3這三個變壓器按圖正常接就行。 ，如有錯誤，請各位大佬指正......
本帖最近評分記錄：
  • 下載積分:+1(jiunnyih) 熱心助人！
    ericzr
    級別: 略有小成
    精華主題: 0
    發帖數量: 55 個
    工控威望: 253 點
    下載積分: 904 分
    在線時間: 7(小時)
    注冊時間: 2017-12-04
    最后登錄: 2018-02-05
    查看ericzr的 主題 / 回貼
    8樓  發表于: 2017-12-27 11:26
    引用
    引用第7樓liushaopeng于2017-12-27 11:21發表的  :
    首先，111，211，311線電壓是380v的話，那相電壓111與002之間的電壓就是220v（211，311與002之間一樣），其中在111與002之間并聯了一個指示燈加一個電壓表作為顯示與缺相報警。其中002一般是n線，當然要看你工廠進線是3相4線還是3相5線了。后面的t1，t2，t3這三個變壓器按圖正常接就行。 ，如有錯誤，請各位大佬指正......

    有道理。
    sanlihu
    吉圓
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1197 個
    工控威望: 1742 點
    下載積分: 7562 分
    在線時間: 578(小時)
    注冊時間: 2012-08-31
    最后登錄: 2024-12-27
    查看sanlihu的 主題 / 回貼
    9樓  發表于: 2017-12-27 11:36
    熔斷器前面3根380電壓。燈也接380.現在看不懂這到底怎么接線，變壓器是1000變200
    ??????
    變壓器應該是220v變xxxv才好理解
    我確實不懂
    吉圓電氣 QQ751673698
    niguo1
    活到老跑到老
    級別: 探索解密
    精華主題: 0
    發帖數量: 31 個
    工控威望: 127 點
    下載積分: 2601 分
    在線時間: 26(小時)
    注冊時間: 2016-10-17
    最后登錄: 2021-12-23
    查看niguo1的 主題 / 回貼
    10樓  發表于: 2017-12-27 15:33
    引用
    引用第9樓sanlihu于2017-12-27 11:36發表的  :
    熔斷器前面3根380電壓。燈也接380.現在看不懂這到底怎么接線，變壓器是1000變200
    ??????
    變壓器應該是220v變xxxv才好理解
    我確實不懂


    電機的星型接法線電壓380，繞組實際是220V，如果你清楚了。這變壓器也一樣道理了，初級與次級都是星型接法，燈泡實際電壓是相電壓220V。
    1000、200是匝數，變比。
    shi1021
    級別: 工控俠客
    精華主題: 0
    發帖數量: 94 個
    工控威望: 4145 點
    下載積分: 22703 分
    在線時間: 142(小時)
    注冊時間: 2017-12-22
    最后登錄: 2024-04-15
    查看shi1021的 主題 / 回貼
    11樓  發表于: 2017-12-27 16:46
    這是典型的三相220伏小型變壓器，中心點可以接線也可不接。
    • «
