樓主發表于: 2017-05-20 11:52

只看樓主 | 小中大

圖片：

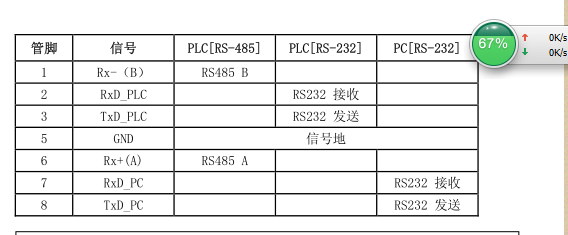

如題，手上有個基恩士的plc kv-n60 下了一些手冊，簡單的編程控制沒問題。但是實在找不到通訊線的接線圖。步科的屏的引腳定義圖到時有一個 �；魇康哪强诰尤皇遣寰W(wǎng)線。

wxq544463370

中二病晚期

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-01-06
查看wxq544463370的主題 / 回貼

1樓發表于: 2017-05-20 12:01

只看該作者 | 小中大

圖片：

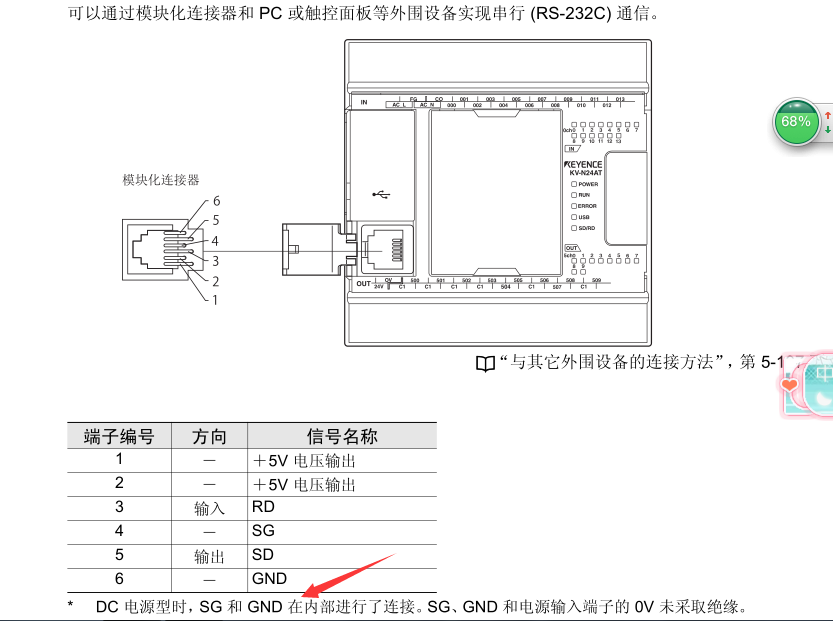

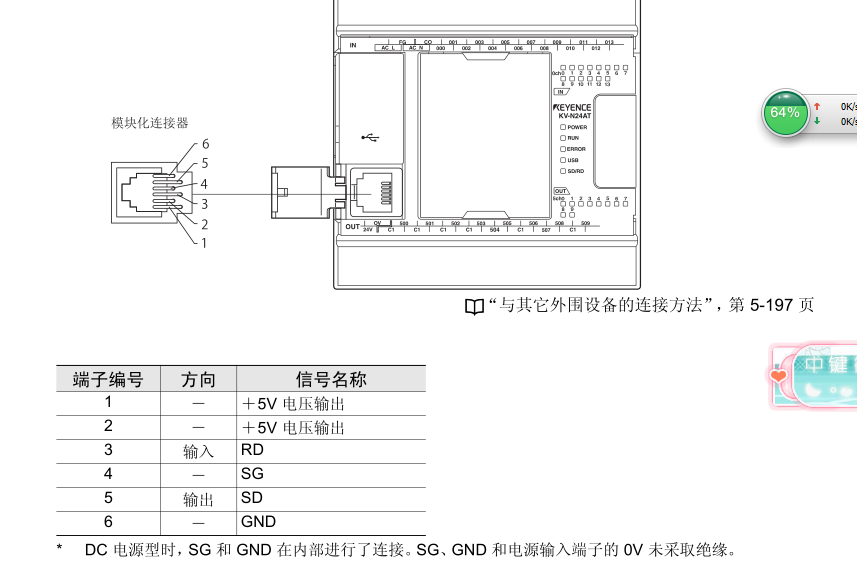

貌似找到了，找了半天

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2435 個
工控威望: 2867 點
下載積分: 4614 分
在線時間: 1208(小時)
注冊時間: 2008-10-24
最后登錄: 2025-01-01
查看libin520的主題 / 回貼

2樓發表于: 2017-05-20 12:16

只看該作者 | 小中大

插網線只是接口的外形不一樣而已。其實它是RS232的。三條線，接上搞定。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

wxq544463370

中二病晚期

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-01-06
查看wxq544463370的主題 / 回貼

3樓發表于: 2017-05-20 13:48

只看該作者 | 小中大

圖片：

引用
引用第2樓libin520于2017-05-20 12:16發表的 :
插網線只是接口的外形不一樣而已。其實它是RS232的。三條線，接上搞定。

哪3條 plc側345接觸摸屏側325？還是plc是 3 5 46 對應plc 3 2 5
46接在一起

[ 此帖被wxq544463370在2017-05-20 13:59重新編輯 ]

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2435 個
工控威望: 2867 點
下載積分: 4614 分
在線時間: 1208(小時)
注冊時間: 2008-10-24
最后登錄: 2025-01-01
查看libin520的主題 / 回貼

4樓發表于: 2017-05-20 15:08

只看該作者 | 小中大

步科的           基恩士的
2  (RX)         5(SD)
3（TX)         3(RD)
5(信號地)        4(SG)
試試看。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2003 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2024-12-25
查看周家大少的主題 / 回貼

5樓發表于: 2017-05-20 15:36

只看該作者 | 小中大

引用
引用第4樓libin520于2017-05-20 15:08發表的  :
步科的           基恩士的
2  (RX)         5(SD)
3（TX)         3(RD)
5(信號地)        4(SG)
試試看。

這樣接線應該沒有問題

QQ：611369538
微信：ZMF2KXL

wxq544463370

中二病晚期

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-01-06
查看wxq544463370的主題 / 回貼

6樓發表于: 2017-05-20 16:16

只看該作者 | 小中大

恩有時間試一下。不過之前別人是基恩士46腳一起接步科5腳

cookie143

hello world！

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 884 點
下載積分: 394 分
在線時間: 83(小時)
注冊時間: 2015-06-25
最后登錄: 2025-01-03
查看cookie143的主題 / 回貼

7樓發表于: 2017-05-22 10:04

只看該作者 | 小中大

DC電源型內部46腳已經連了

引用
引用第6樓wxq544463370于2017-05-20 16:16發表的 :
恩有時間試一下。不過之前別人是基恩士46腳一起接步科5腳

wxq544463370

中二病晚期

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-01-06
查看wxq544463370的主題 / 回貼

8樓發表于: 2017-06-20 16:18

只看該作者 | 小中大

圖片：

終于有空玩步科的屏了，按照上面幾樓的接法。通訊不上。

wxq544463370

中二病晚期

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-01-06
查看wxq544463370的主題 / 回貼

9樓發表于: 2017-06-20 16:25

只看該作者 | 小中大

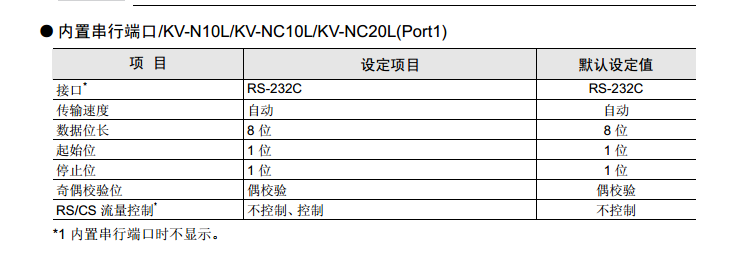

通訊參數應該怎么設置呢

wxq544463370

中二病晚期

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-01-06
查看wxq544463370的主題 / 回貼

10樓發表于: 2017-06-20 17:22

只看該作者 | 小中大

圖片：

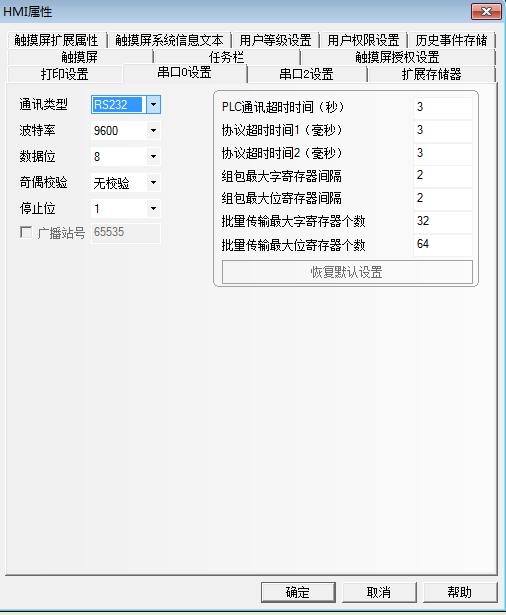

按照這個設置也連不上。觸摸屏我選的是串口0

wxq544463370

中二病晚期

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-01-06
查看wxq544463370的主題 / 回貼

11樓發表于: 2017-06-21 08:09

只看該作者 | 小中大

plc站號設置為0 還是不行哦
