樓主  發表于: 2014-08-18 10:42
樓主最近在搞一個三菱PLC和組態王連接,以便監控三菱PLC的系統。。
純監控性質。
目前組態王軟件系統已經畫好,外部連線已經走好。

外部連線連接方式是從PC端連一個232-485的有源轉換器,再將485線連三個PLC的FX3U-485ADP-MB.
PLC程序中定義1個主站,兩個從站,從站程序如下:

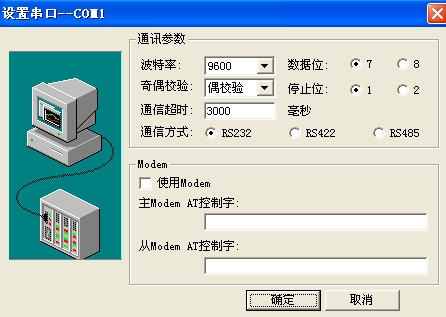

組態王設置:



但是現在組態王顯示通訊失敗,另外3個PLC該如何設置組態王的com口呢??由于初來乍到,搞不懂如何下手檢查,求助各位大神!
菜電
ytzidonghua
plc 觸摸屏 自動化技術培訓等電話0535-6380506
級別: 網絡英雄
精華主題: 0
發帖數量: 2411 個
工控威望: 7036 點
下載積分: 5334 分
在線時間: 373(小時)
注冊時間: 2006-09-27
最后登錄: 2025-01-06
查看ytzidonghua的 主題 / 回貼
1樓  發表于: 2014-08-18 17:28
用編程口或者232adp連接過。不難。參數對了就行了
plc 觸摸屏 變頻器 編程電纜,plc培訓等
plc觸摸屏遠程下載,遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
2樓  發表于: 2014-08-18 18:24
PLC程序中定義1個主站,兩個從站,如果是modbus協議的話只允許一個主站的,一般都是上位機做為主站
luyushen
呵呵噠
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 164 點
下載積分: 2917 分
在線時間: 46(小時)
注冊時間: 2014-07-23
最后登錄: 2017-08-01
查看luyushen的 主題 / 回貼
3樓  發表于: 2014-08-18 21:34
引用
引用第2樓zrsheng于2014-08-18 18:24發表的  :
PLC程序中定義1個主站,兩個從站,如果是modbus協議的話只允許一個主站的,一般都是上位機做為主站

大神。。。如何看協議呀……我那個貌似是自由協議呀~是FX-232IF的
菜電
luyushen
呵呵噠
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 164 點
下載積分: 2917 分
在線時間: 46(小時)
注冊時間: 2014-07-23
最后登錄: 2017-08-01
查看luyushen的 主題 / 回貼
4樓  發表于: 2014-08-18 21:35
引用
引用第1樓ytzidonghua于2014-08-18 17:28發表的  :
用編程口或者232adp連接過。不難。參數對了就行了

額。。編程口和232adp都是現成不需要轉換啊~我這個還有個232if……
菜電
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
5樓  發表于: 2014-08-18 22:30

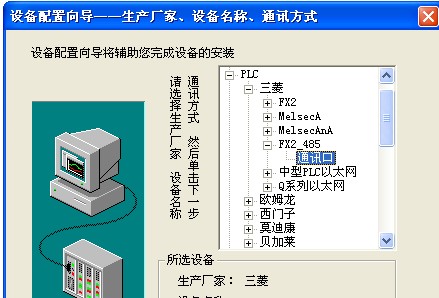

圖片:

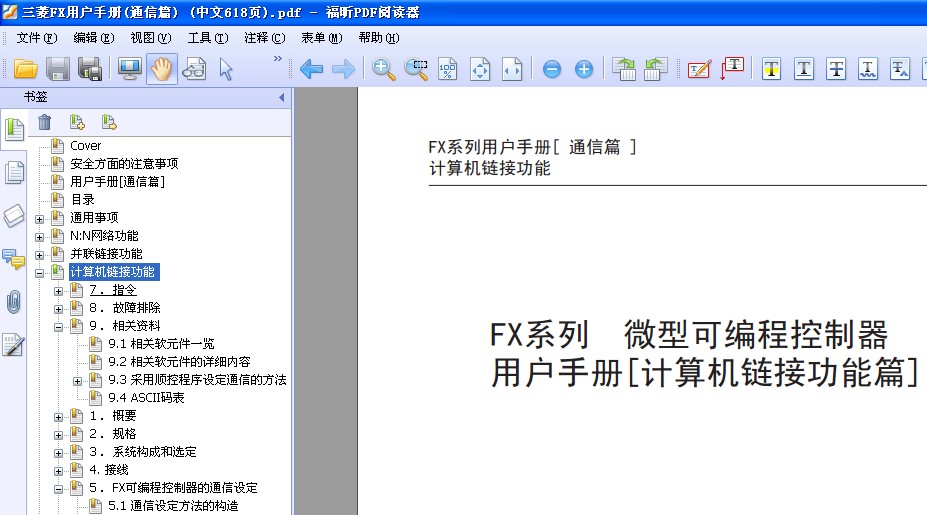

圖片:
FX3U-485ADP-MB這個模塊從名字來看,應該是帶modbus功能的,不知道能不能用modbus協議來通信?幾臺plc組網我也沒做過,只做過用一臺plc用編程口通信的。你這個案例我估計可以用計算機鏈接這個協議,你去下載個FX系列通信手冊,里面有詳細介紹,組態王創建設備時協議選擇FX2 485--通信口
王全山
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 143 點
下載積分: 1916 分
在線時間: 21(小時)
注冊時間: 2013-03-09
最后登錄: 2019-05-02
查看王全山的 主題 / 回貼
6樓  發表于: 2014-08-23 21:40
FX3U-485ADP-MB這個模塊可以和電腦直連但電腦要加232轉485模塊或叫USB轉485模塊。組態王要用6.55版本
樓主留言:
大神。。我就是這么連的。。然后發現通訊的燈在閃~但是組態王沒反應!痛苦啊
