日本特级淫片免费看-日本特级黄色-日本特级黄录像片-日本视频中文字幕-成年偏黄网站站免费-成年人福利

  • «
  • 1
  • 2
  • »
  • Pages: 1/2     Go
jd2010
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 247 點
下載積分: 798 分
在線時間: 36(小時)
注冊時間: 2010-12-12
最后登錄: 2015-01-03
查看jd2010的 主題 / 回貼
樓主  發表于: 2013-07-08 20:46
圖片：

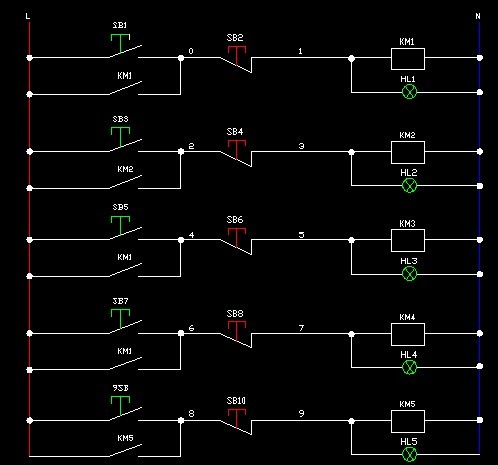

呵呵小弟是新手，畫了個二次原理圖，但是別人說我的圖 不太規范，請哪個前輩幫我指點一下吧，看看哪些地方不對。謝謝，見圖。
雪峰
級別: 網絡英雄
精華主題: 0
發帖數量: 200 個
工控威望: 5653 點
下載積分: 71252 分
在線時間: 343(小時)
注冊時間: 2011-08-30
最后登錄: 2024-12-31
查看雪峰的 主題 / 回貼
1樓  發表于: 2013-07-08 20:52
指示燈應該是由KM的輔助觸點控制。
注冊中心
級別: 網絡英雄

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2023-08-04
查看注冊中心的 主題 / 回貼
2樓  發表于: 2013-07-08 21:03
拋開原理圖的邏輯關系不談，要說不規范的話，KM線圈一般是豎著畫，而不是橫著。
410627175
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 342 點
下載積分: 11084 分
在線時間: 261(小時)
注冊時間: 2012-05-13
最后登錄: 2024-12-13
查看410627175的 主題 / 回貼
3樓  發表于: 2013-07-08 22:07
可以了兄弟，個人習慣不同，你這個可以的
yu655792
多行動，夢想就不遠
級別: 略有小成

精華主題: 0
發帖數量: 147 個
工控威望: 268 點
下載積分: 21381 分
在線時間: 436(小時)
注冊時間: 2012-09-25
最后登錄: 2024-10-24
查看yu655792的 主題 / 回貼
4樓  發表于: 2013-07-08 22:34
要求不嚴格的這樣算不錯了
pcp356
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 148 點
下載積分: 708 分
在線時間: 43(小時)
注冊時間: 2010-12-30
最后登錄: 2024-10-21
查看pcp356的 主題 / 回貼
5樓  發表于: 2013-07-08 22:56
第一眼看到幾個問題:
1. 9SB 改為 SB9
2.SB5下面的KM1改為KM3
3.SB7下面的KM1改為KM4
4.提示燈中X，不正中，呵呵
本帖最近評分記錄：
  • 下載積分:+5(suucom) 還是你細心仔細
    sss6491
    級別: 略有小成
    精華主題: 0
    發帖數量: 300 個
    工控威望: 405 點
    下載積分: 99674 分
    在線時間: 342(小時)
    注冊時間: 2011-02-19
    最后登錄: 2024-11-29
    查看sss6491的 主題 / 回貼
    6樓  發表于: 2013-07-08 22:56
    可以的啦
    shizhongyang
    文卡
    級別: 略有小成
    精華主題: 0
    發帖數量: 105 個
    工控威望: 280 點
    下載積分: 2738 分
    在線時間: 128(小時)
    注冊時間: 2007-10-22
    最后登錄: 2024-09-30
    查看shizhongyang的 主題 / 回貼
    7樓  發表于: 2013-07-09 07:58
    挺好的了。。。
    tkggtdkjpl
    工欲善其事，必先利其器！
    級別: 網絡英雄

    精華主題: 1 篇
    發帖數量: 3446 個
    工控威望: 20985 點
    下載積分: 28881 分
    在線時間: 1767(小時)
    注冊時間: 2010-01-03
    最后登錄: 2025-01-01
    查看tkggtdkjpl的 主題 / 回貼
    8樓  發表于: 2013-07-09 08:29
    引用
    引用第2樓注冊中心于2013-07-08 21:03發表的  :
    拋開原理圖的邏輯關系不談，要說不規范的話，KM線圈一般是豎著畫，而不是橫著。


    橫豎是沒有要求的!
    自動化單機，生產線，項目編程調試！
    huoshi
    為所當為
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2592 個
    工控威望: 21433 點
    下載積分: 14294 分
    在線時間: 2753(小時)
    注冊時間: 2010-12-27
    最后登錄: 2025-01-01
    查看huoshi的 主題 / 回貼
    9樓  發表于: 2013-07-09 08:35
    畫的非常好指示燈應由輔助觸點來控制
    木皮
    學海無涯
    級別: 家園常客
    精華主題: 0
    發帖數量: 485 個
    工控威望: 742 點
    下載積分: 16520 分
    在線時間: 243(小時)
    注冊時間: 2012-06-17
    最后登錄: 2021-06-06
    查看木皮的 主題 / 回貼
    10樓  發表于: 2013-07-09 08:42
    主要應該還是沒符號查尋坐標吧，還有符號對應名稱表。還有電路圖的模式。如設計者，時間，審核，電路名等等。
    大家好才是真的好
    linglong
    級別: 略有小成
    精華主題: 0
    發帖數量: 301 個
    工控威望: 443 點
    下載積分: 1417 分
    在線時間: 1164(小時)
    注冊時間: 2008-07-13
    最后登錄: 2024-12-31
    查看linglong的 主題 / 回貼
    11樓  發表于: 2013-07-09 09:40
    考慮到實際接線方便，停止按鈕畫到啟動前，這樣控制面板上下到柜內的線要少一點
    • «
    • 1
    • 2
    • »
    • Pages: 1/2     Go

    主站蜘蛛池模板： 久久久久久亚洲精品中文字幕| 性欧美video另类hd高清| 精品一区视频| 四虎在线永久免费观看| 日韩中文字幕在线观看视频| 四虎影视在线永久免费观看| 色 在线播放| 亚洲青草| 黄色一级片黄色一级片| 美女视频黄.免费网址| 伊人久久大香焦| 欧美影院久久| 国产成人精品三级91在线影院| 国产欧美日本亚洲精品五区| 一区二区三区日韩| 四虎影永久在线高清免费| 丝袜美女在线| 精品一区二区三区免费毛片爱 | 国产亚洲综合在线| 亚洲一区二区三区网站| 污视频免费在线观看| 国产成人悠悠影院| 毛片视频网址| 99精品国产成人一区二区 | 天堂网在线www资源网| 欧美在线高清| 91在线视频免费播放| 四虎免费在线播放| 国产免费播放一区二区三区| 婷婷六月综合| 在线免播放器高清观看| 色妞网站| 国产午夜免费视频| 成人a视频| 色永久| 国产成人精彩在线视频50| 亚洲 欧美 日韩在线| 有一婷婷色| 国产一级毛片亚洲久留木玲| 韩国福利影院| 国产日韩精品一区在线不卡|
