船底漏水

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 773 分
在線時間: 4(小時)
注冊時間: 2013-03-13
最后登錄: 2013-03-20
查看船底漏水的主題 / 回貼

樓主發表于: 2013-03-13 17:40

只看樓主 | 小中大

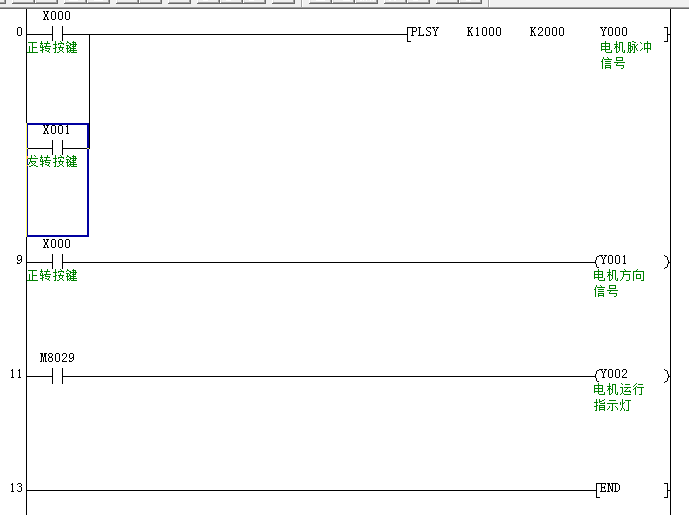

描述：程序
圖片：

PLC：FX2N-20MT
步進驅動器：2M860H
步進電機：二相86
設置：1000細分
問題表現：PLC能按預定走完程序，但步進驅動器始終無反應（指示燈不閃），手動給出脈沖步進驅動器能動作。東西都是按說明連接好的，給人的感覺就是脈沖不知為何打不到驅動器那一塊。
是程序問題，還是輸出端有正負設定，或者說就是脈沖設定有錯？

sicsuilyijun

工控路上學習中

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 163 個
工控威望: 355 點
下載積分: 768 分
在線時間: 373(小時)
注冊時間: 2009-05-17
最后登錄: 2024-11-18
查看sicsuilyijun的主題 / 回貼

1樓發表于: 2013-03-13 20:45

只看該作者 | 小中大

你只給個程序，不知你的接線是否正確。PLC的COM0接負，電源（如是24V需串限流電阻）正端接驅動器PUL+,PUL-接Y0，方向信號(DIR)相同接Y1.還有M8029是Y0脈沖完成標志信號，你用作電機指示信號不知何意。建議用帶加減速時間的PLSR指令。希望對你有幫助。

樓主留言：

問題解決：我的程序沒有錯誤，這次故障是一個容易誤會的接線陷阱。

baiqrmai

承接各行業生產線改造，編程，自動化研發、制造，配

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 729 個
工控威望: 7479 點
下載積分: 6593 分
在線時間: 1224(小時)
注冊時間: 2012-08-20
最后登錄: 2024-03-08
查看baiqrmai的主題 / 回貼

2樓發表于: 2013-03-13 21:06

只看該作者 | 小中大

肯定是接線問題我之前也試過

樓主留言：

問題解決：確實屬于接線問題，而且是一個容易誤會的接線陷阱。

承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214

txf94118

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 209 點
下載積分: 687 分
在線時間: 2(小時)
注冊時間: 2012-12-19
最后登錄: 2015-12-01
查看txf94118的主題 / 回貼

3樓發表于: 2013-03-13 22:01

只看該作者 | 小中大

程序有誤啊，兄弟！

樓主留言：

問題解決：程序無誤，屬于接線問題。

船底漏水

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 773 分
在線時間: 4(小時)
注冊時間: 2013-03-13
最后登錄: 2013-03-20
查看船底漏水的主題 / 回貼

4樓發表于: 2013-03-14 08:05

只看該作者 | 小中大

故障解決：你的回答是錯誤的

船底漏水

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 773 分
在線時間: 4(小時)
注冊時間: 2013-03-13
最后登錄: 2013-03-20
查看船底漏水的主題 / 回貼

5樓發表于: 2013-03-14 08:06

只看該作者 | 小中大

故障已經解決：接線問題，而且是一個容易被誤認成正確的接線陷阱。

catfree

虛心向各位學習�。�！

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的主題 / 回貼

6樓發表于: 2013-03-14 12:27

只看該作者 | 小中大

引用
引用第1樓sicsuilyijun于2013-03-13 20:45發表的 :
你只給個程序，不知你的接線是否正確。PLC的COM0接負，電源（如是24V需串限流電阻）正端接驅動器PUL+,PUL-接Y0，方向信號(DIR)相同接Y1.還有M8029是Y0脈沖完成標志信號，你用作電機指示信號不知何意。建議用帶加減速時間的PLSR指令。希望對你有幫助。

sicsuilyijun 說的很好，支持下！

一日晚自習，化學老師批評一同學坐姿不好，問他:“你見過哪個名人科學家是像你這樣坐的？”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊

eb545

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 421 點
下載積分: 3613 分
在線時間: 65(小時)
注冊時間: 2011-10-24
最后登錄: 2023-12-19
查看eb545的主題 / 回貼

7樓發表于: 2013-03-15 08:54

只看該作者 | 小中大

向各位學習了
