waitfor
級別: 家園常客
精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2024-12-08
查看waitfor的 主題 / 回貼
樓主  發表于: 2012-08-20 22:19
請問下各位電子齒輪怎樣調,最近一臺新設備,絲桿螺距為20MM,伺服為東元JSD15,要求精度為1位小數點,請教各位電子齒輪怎樣調,第一次接觸伺服
waitfor
級別: 家園常客
精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2024-12-08
查看waitfor的 主題 / 回貼
1樓  發表于: 2012-08-20 22:20
發錯了,應該是求肋貼的
andy_gao
級別: 略有小成
精華主題: 0
發帖數量: 283 個
工控威望: 448 點
下載積分: 2186 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2024-11-15
查看andy_gao的 主題 / 回貼
2樓  發表于: 2012-08-20 22:26
看東元伺服電機手冊,首先確定編碼器分辨率
waitfor
級別: 家園常客
精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2024-12-08
查看waitfor的 主題 / 回貼
3樓  發表于: 2012-08-20 23:27
編碼器分辨率為2500
idiot
級別: 略有小成
精華主題: 0
發帖數量: 88 個
工控威望: 221 點
下載積分: 745 分
在線時間: 104(小時)
注冊時間: 2011-09-01
最后登錄: 2024-12-28
查看idiot的 主題 / 回貼
4樓  發表于: 2012-08-21 12:27
1:1       2500個脈沖走一圈
1:2       1250個脈沖走一圈
1:4          625個脈沖走一圈
自己理解吧
andy_gao
級別: 略有小成
精華主題: 0
發帖數量: 283 個
工控威望: 448 點
下載積分: 2186 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2024-11-15
查看andy_gao的 主題 / 回貼
5樓  發表于: 2012-08-21 13:28
引用
引用第3樓waitfor于2012-08-20 23:27發表的  :
編碼器分辨率為2500

你說的2500是2500線,還是分辨率,如果是2500線,伺服驅動上的電子齒輪默認是1:1的話,就是2500個脈沖轉一圈,加上你是20mm的絲杠,就是走了20mm,

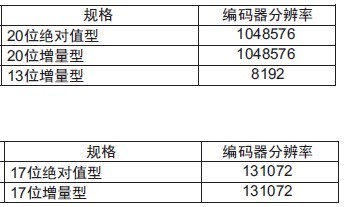

你也可以根據下面的公式計算,就能得出距離和脈沖之間的關系,給你截個圖你自己算下






  算出來的B是分子,A是分母,在驅動器上設置就OK,圖為安川伺服設定方法

例子中算出來的結果是1個脈沖走1um,就是1000個脈沖走1mm,精確到0.1mm,就是100個脈沖,有效解決了小數點后有余數的問題
[ 此帖被andy_gao在2012-08-21 13:43重新編輯 ]
yamqq
雅馬哈,愛普生,電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1717 個
工控威望: 5539 點
下載積分: 24618 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2024-12-24
查看yamqq的 主題 / 回貼
6樓  發表于: 2012-08-21 14:46
你要的一圈脈沖數/10000
這個人很懶,什么也沒有留下!
