樓主  發表于: 2017-07-11 15:57
圖片:
圖片:
圖片:
圖片:

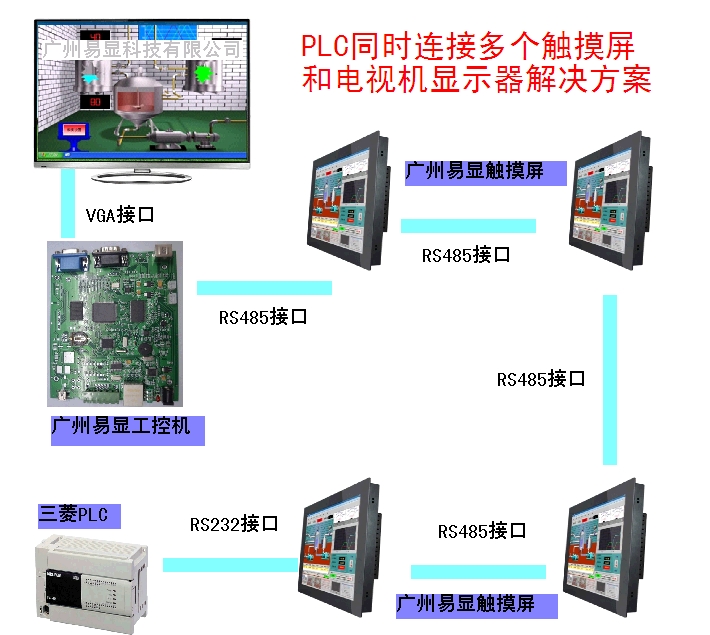

PLC同時連接多個觸摸屏和電視機顯示器解決方案
在實際工程中,由于操作或是監控方便的要求,有時要在一臺PLC上聯接多臺觸摸屏或連接多臺電視機顯示器,進行大屏幕顯示PLC和設備運行信息,使得設備更加高大上。在這里使用廣州易顯科技的觸摸屏和嵌入式工控機就很輕易的實現了這個方案。
廣州易顯科技的觸摸屏和嵌入式工控機具有2個串口,可以是兩個RS232或者兩個RS485,或者一個RS232一個RS485接口。可以連接各種單片機或者PLC通訊。提供人機界面組態軟件HMIMaker,具有單片機協議,modbus通訊協議,西門子,三菱,臺達,歐姆龍,信捷,永宏等PLC協議。人機界面組態軟件HMIMaker具有繪圖、操作按鈕、位開關、指示燈、進度條、字符控件、數據監控、實時曲線、動態圖片、用戶與密碼設置、可編程數據庫等功能,支持支持離線和在線模擬,所見即所得,快速驗證設計效果,方便設計和調試,大大減輕軟件開發人員在人機界面開發的負擔和提高開發效率,專心于專業產品的開發,避免重復性勞動。為您大大地短了產品的開發周期。
比如三菱的PLC聯接多臺觸摸屏解決方案:
廣州易顯的觸摸屏(工控機)與三菱PLC聯接時,可以用232接口與PLC連接,廣州易顯的觸摸屏(工控機)另一個485接口可以和第二個廣州易顯的觸摸屏(工控機)的485接口連接,第二個廣州易顯的觸摸屏(工控機)的485接口又可以和第三個廣州易顯的觸摸屏(工控機)的485連接,這樣可以聯接無數個觸摸屏或者VGA接口的電視機顯示器。
注意點:
一、1號廣州易顯的觸摸屏(工控機)的串口1設置為三菱PLC的協議連接PLC,
1號廣州易顯的觸摸屏(工控機)的串口2設置為Modbus RTU Slave(從機).
二、2號廣州易顯的觸摸屏(工控機)的串口1連接1號的串口2設置為Modbus RTU Master的協議(主機),
2號廣州易顯的觸摸屏(工控機)的串口2設置為Modbus RTU Slave(從機).
三、3號廣州易顯的觸摸屏(工控機)的串口1連接2號的串口2設置為Modbus RTU Master的協議(主機),
3號廣州易顯的觸摸屏(工控機)的串口2設置為Modbus RTU Slave(從機).
四、4號廣州易顯的觸摸屏(工控機)的串口1連接3號的串口2設置為Modbus RTU Master的協議(主機),
4號廣州易顯的觸摸屏(工控機)的串口2設置為Modbus RTU Slave(從機).
這樣不斷的連接下去。支持1個PLC連接無數個觸摸屏或者VGA接口的電視機顯示器
附件: PLC同時連接多個觸摸屏和電視機顯示器解決方案.pdf (489 K) 下載次數:105
網站提示: 請不要用迅雷下載附件,容易出錯
組態軟件
lgh831
級別: 略有小成
精華主題: 0
發帖數量: 77 個
工控威望: 200 點
下載積分: 15293 分
在線時間: 153(小時)
注冊時間: 2013-10-20
最后登錄: 2020-07-21
查看lgh831的 主題 / 回貼
1樓  發表于: 2017-07-11 21:45
學習學習
