ydp
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的 主題 / 回貼
24樓  發表于: 2010-02-11 23:43

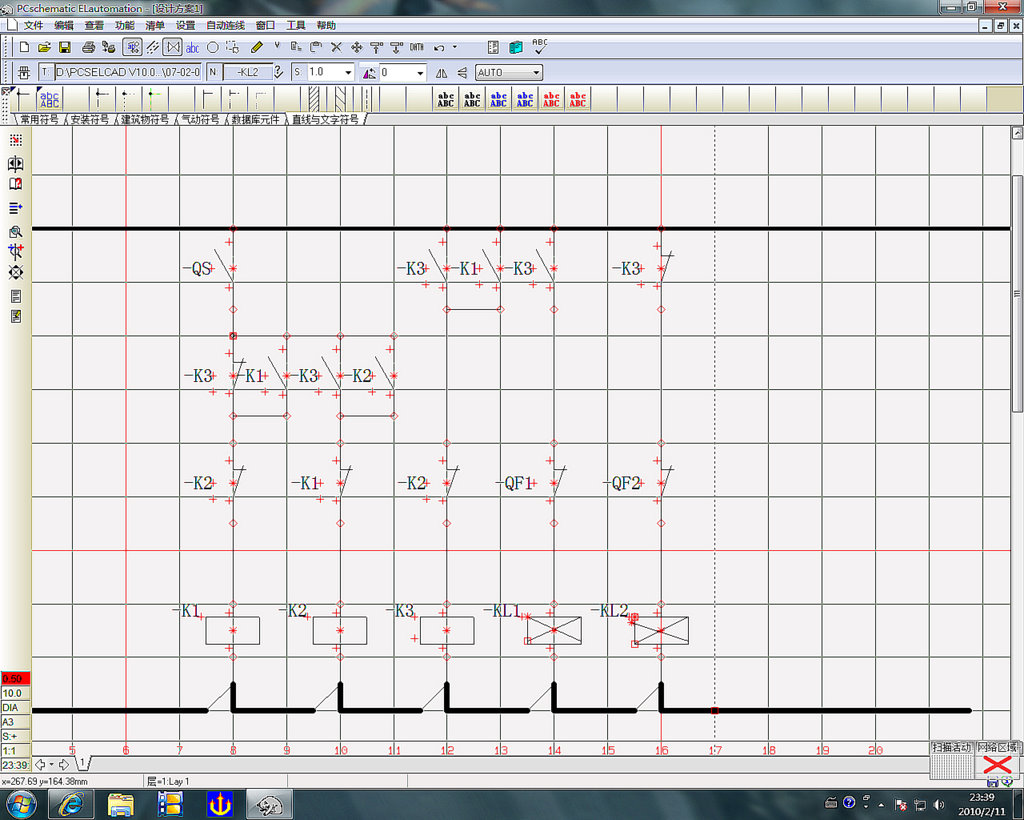

圖片：
電路
[ 此帖被ydp在2010-02-11 23:51重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
    huixiaxuema
    工控我成長的家園
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 289 個
    工控威望: 1214 點
    下載積分: 1103 分
    在線時間: 96(小時)
    注冊時間: 2010-01-14
    最后登錄: 2017-04-10
    查看huixiaxuema的 主題 / 回貼
    25樓  發表于: 2010-02-12 09:24
        跪謝ypd師傅，我要的就是這種電路
    謝謝工控網,工控伴我長!
    huixiaxuema
    工控我成長的家園
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 289 個
    工控威望: 1214 點
    下載積分: 1103 分
    在線時間: 96(小時)
    注冊時間: 2010-01-14
    最后登錄: 2017-04-10
    查看huixiaxuema的 主題 / 回貼
    26樓  發表于: 2010-02-12 09:31
         ypd師傅，你用的事什么畫圖軟件，能告訴我怎么下載到，或是其他方法得到嗎？
    謝謝工控網,工控伴我長!
    ydp
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看ydp的 主題 / 回貼
    27樓  發表于: 2010-02-12 12:54
    這是PCsELcad 10.0.1 中文版 但多數用 AutoCAD Electrical 2009
    huixiaxuema
    工控我成長的家園
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 289 個
    工控威望: 1214 點
    下載積分: 1103 分
    在線時間: 96(小時)
    注冊時間: 2010-01-14
    最后登錄: 2017-04-10
    查看huixiaxuema的 主題 / 回貼
    28樓  發表于: 2010-02-12 14:18
    謝謝ypd老師
    謝謝工控網,工控伴我長!
    yangddee
    級別: 正式會員
    精華主題: 0
    發帖數量: 20 個
    工控威望: 97 點
    下載積分: 468 分
    在線時間: 35(小時)
    注冊時間: 2009-12-16
    最后登錄: 2019-06-17
    查看yangddee的 主題 / 回貼
    29樓  發表于: 2010-02-12 14:43
    這種電路你認真看一下,應該有一個轉換開關
    huixiaxuema
    工控我成長的家園
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 289 個
    工控威望: 1214 點
    下載積分: 1103 分
    在線時間: 96(小時)
    注冊時間: 2010-01-14
    最后登錄: 2017-04-10
    查看huixiaxuema的 主題 / 回貼
    30樓  發表于: 2010-03-01 19:55
    ypd師傅我仔細研究了一下并且實際接了一下，我沒發現那個接觸器K!和K2自鎖觸點有什么直接的用途，這個是不是可以去掉，請賜教！
    謝謝工控網,工控伴我長!
    woaqqdfq
    級別: 略有小成
    精華主題: 0
    發帖數量: 54 個
    工控威望: 208 點
    下載積分: 490 分
    在線時間: 18(小時)
    注冊時間: 2009-09-08
    最后登錄: 2016-04-15
    查看woaqqdfq的 主題 / 回貼
    31樓  發表于: 2010-03-01 20:17
    其實用個雙刀開關就可以了
    xieruchao
    級別: 略有小成
    精華主題: 0
    發帖數量: 116 個
    工控威望: 258 點
    下載積分: 502 分
    在線時間: 316(小時)
    注冊時間: 2007-11-13
    最后登錄: 2024-01-23
    查看xieruchao的 主題 / 回貼
    32樓  發表于: 2010-03-01 22:17
    我曾做過,第一次踩腳踏開關,第一個電磁閥動作,第二次踩腳踏開關,第二個電磁閥動作;第三次踩腳踏開關,兩個電磁閥動作復位,是這樣的動作嗎
    特派
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看特派的 主題 / 回貼
    33樓  發表于: 2010-03-01 23:33
    Ydp大俠的電路實現了三種狀態。Kl1--kl2--到頂QF2斷開Kl1.kl2都斷開。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人
    胡驕陽
    級別: 工控俠客
    精華主題: 0
    發帖數量: 260 個
    工控威望: 3019 點
    下載積分: 1603 分
    在線時間: 188(小時)
    注冊時間: 2009-12-16
    最后登錄: 2024-11-19
    查看胡驕陽的 主題 / 回貼
    34樓  發表于: 2010-03-02 23:40
    怎么不用繼電器加計數器呢，這樣可以節約兩個繼電器和省掉一些線的哦。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人
    wuxidongxing
    級別: 探索解密
    精華主題: 0
    發帖數量: 68 個
    工控威望: 155 點
    下載積分: 1357 分
    在線時間: 67(小時)
    注冊時間: 2010-03-01
    最后登錄: 2024-10-14
    查看wuxidongxing的 主題 / 回貼
    35樓  發表于: 2010-03-03 16:45
    引用
    引用第31樓huixiaxuema于2010-03-01 19:55發表的  :
    ypd師傅我仔細研究了一下并且實際接了一下，我沒發現那個接觸器K!和K2自鎖觸點有什么直接的用途，這個是不是可以去掉，請賜教！

    可以去掉，YPD師傅是為了保證K1，K2的吸合，沒有的話就是K1，K2一瞬動，
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人
