樓主發表于: 2013-12-31 14:16

全看 | 小中大

圖片：

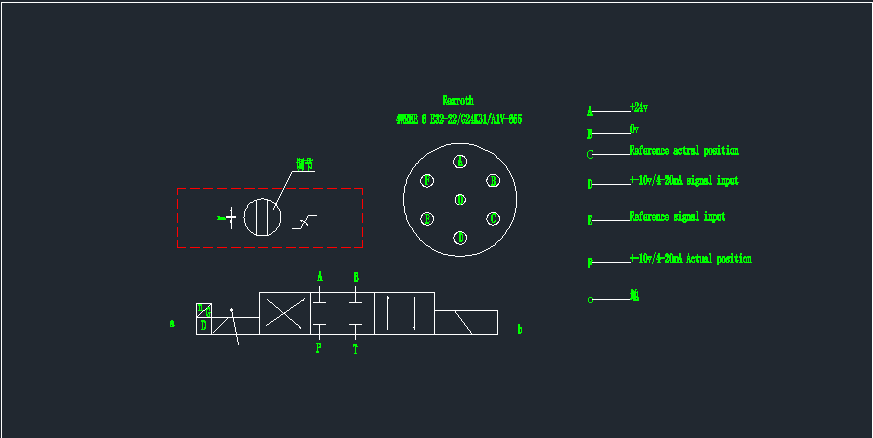

各位工控師傅們，今天看到一折彎機上的電液比例閥有幾個接線端子，上面有模批量信號，不知哪個是輸入哪個是輸出，由于是英語的看不懂，有兩組模批量是不是一個輸入一個輸出呀，也就是一個控制信號一個反饋信號呀，我把圖畫上來看一下，

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6495 個
工控威望: 7503 點
下載積分: 108072 分
在線時間: 4837(小時)
注冊時間: 2006-08-10
最后登錄: 2025-01-22
查看zyfzxh的主題 / 回貼

1樓發表于: 2014-01-01 18:15

全看 | 小中大

引用
引用樓主何工控學于2013-12-31 14:16發表的電液比例閥的線號功能 :
各位工控師傅們，今天看到一折彎機上的電液比例閥有幾個接線端子，上面有模批量信號，不知哪個是輸入哪個是輸出，由于是英語的看不懂，有兩組模批量是不是一個輸入一個輸出呀，也就是一個控制信號一個反饋信號呀，我把圖畫上來看一下，

兄弟整個清楚點的圖呀
若果沒有錯的話
A和B接直流24V電源，A接正極，B接負極
D和E是模擬量輸入，D是信號的正端，E是信號的參考端（也可以理解為負端）
F和C是模擬量輸出，F是信號的正端，C是信號的參考端（也可以理解為負端）
O的話你已知識地線

[ 此帖被zyfzxh在2014-01-01 18:27重新編輯 ]

本帖最近評分記錄：

下載積分:+5(何工控學) 真誠感謝！謝謝你的指點 ..

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6495 個
工控威望: 7503 點
下載積分: 108072 分
在線時間: 4837(小時)
注冊時間: 2006-08-10
最后登錄: 2025-01-22
查看zyfzxh的主題 / 回貼

2樓發表于: 2014-01-03 10:04

全看 | 小中大

引用
引用第10樓何工控學于2014-01-02 09:45發表的 :
但是有個問題還是不解，只有這七根線，那么兩端的a b電磁閥是怎樣控制的呀，沒有其它的線了呀？

附件：

4WRE.pdf (282 K) 下載次數:35
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+5(何工控學) 感謝分享！,謝謝，這個英 ..
