12樓發表于: 2013-02-11 22:34

只看該作者 | 小中大

有點復雜！

謝榮金

陽光明媚

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 206 個
工控威望: 283 點
下載積分: 1685 分
在線時間: 182(小時)
注冊時間: 2008-06-17
最后登錄: 2025-01-16
查看謝榮金的主題 / 回貼

13樓發表于: 2013-02-12 19:16

只看該作者 | 小中大

呵呵，這屬于電子電路的范疇了。用4013雙D觸發器更好做啊。

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

14樓發表于: 2013-02-15 13:51

只看該作者 | 小中大

學習了，

wananjushi

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

15樓發表于: 2013-02-18 15:38

只看該作者 | 小中大

圖片：

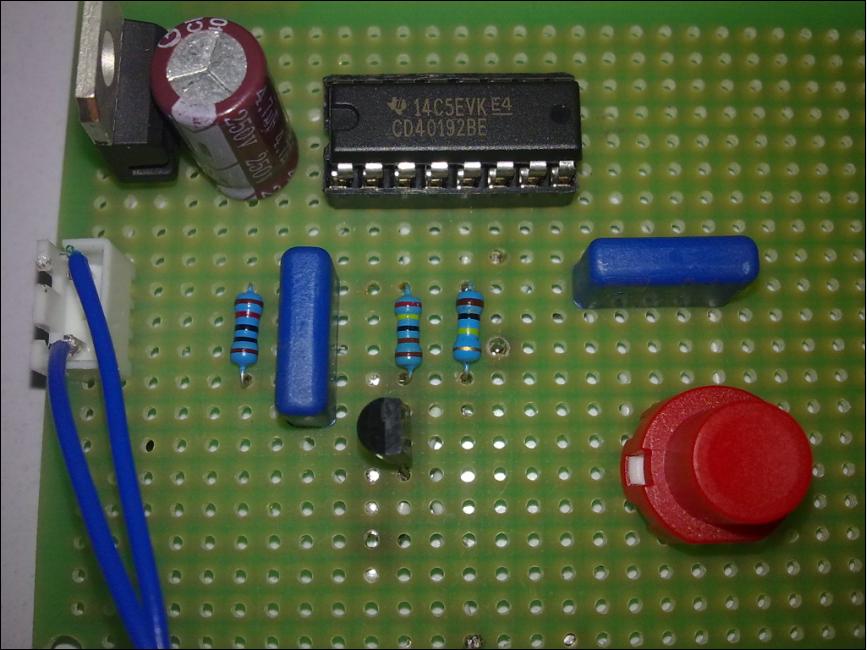

之前只是把這些元器件散亂的焊在一起，這次是焊在一塊板子上，并測試OK。
直流24V電源引入，經過三端穩壓器7812輸出12V，電容濾波后給40192供電。
板子上的元器件：7812、一個極性電容（濾波）和兩個非極性電容（0.1uF)、IC（40192）、2K電阻、10K電阻、100K電阻各一個，一個三極管、一個按鈕。
電容和電阻和圖中所標出入不大就行，不要求完全一樣。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

16樓發表于: 2013-02-18 15:41

只看該作者 | 小中大

圖片：

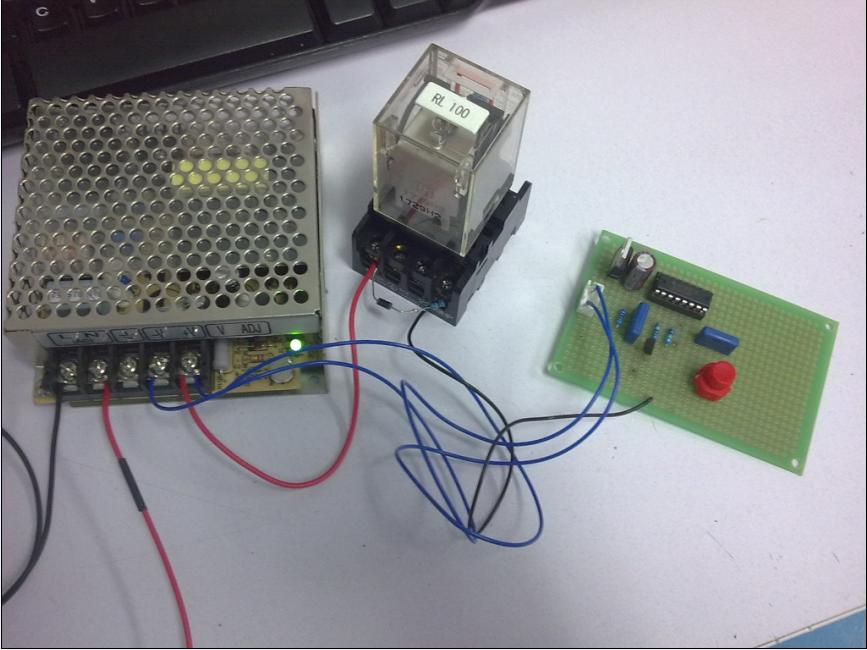

所有外圍元器件：一個24V直流開關電源、一個24V繼電器

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

17樓發表于: 2013-04-15 04:07

只看該作者 | 小中大

如果按鈕按下一次，出現計數不準，繼電器動作好幾下時，若電路連接無誤，那么可改變電路圖中的R3的阻值，從幾K到十幾K到幾十K。圖中R3用的是100K，但有時候同樣大小的電阻，焊另一塊板子的時候就不行。一旦調試焊接完成且調試完成，單按鈕交替輸出會很穩定。主要是焊接和調試時，合理的選取R3的阻值。

飄揚の孤月

學習工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 302 個
工控威望: 2570 點
下載積分: 13590 分
在線時間: 357(小時)
注冊時間: 2011-03-28
最后登錄: 2024-12-28
查看飄揚の孤月的主題 / 回貼

18樓發表于: 2013-04-15 06:12

只看該作者 | 小中大

樓主有面包板吧。學習了

wen_xian_jun

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 697 個
工控威望: 771 點
下載積分: 28411 分
在線時間: 120(小時)
注冊時間: 2009-06-02
最后登錄: 2018-05-03
查看wen_xian_jun的主題 / 回貼

19樓發表于: 2013-04-15 06:44

只看該作者 | 小中大

學習了..學習了
