新手請教一個PLC的互鎖問題

如圖所示 誰能告訴我錯在哪里了？

按下X001啟動正轉 Y10000線圈得電 松開X001   線圈自保依然得電

此時Y10000常閉端斷開


為什么這時我按下X002啟動反轉時 Y10001線圈會得電自保   正常來說X002啟動按鈕是要沒反應的才對

望知道的朋友告之下  本人剛學不久歐姆龍的PLC。

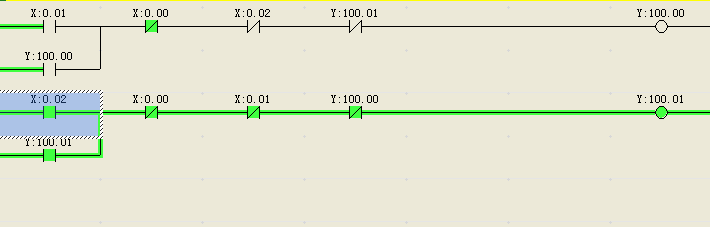

X1斷開，X1的常閉觸點得電；X2按下去，X2的常閉觸點失電；Y1失電，Y1的常閉觸點得電；X2得電，Y2也得電

有什么辦法解決這個問題嗎  謝了

一樓的正解，監視程序看的更直觀一點

引用

引用第2樓liang9601于2018-10-22 16:29發表的 Re:歐姆龍PLC  正反轉互鎖問題 :
有什么辦法解決這個問題嗎  謝了

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

引用

引用第4樓博panda于2018-10-22 16:34發表的 Re:Re:歐姆龍PLC  正反轉互鎖問題 :

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

要想分開啟動，就把X1，X2常閉觸電刪了，這樣只有X0能阻止轉動了

引用

引用第4樓博panda于2018-10-22 16:34發表的 Re:Re:歐姆龍PLC  正反轉互鎖問題 :

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

這樣子就會出現一個情況  當我先按下X01  Y0線圈啟動  此時我再按下X02  接觸器瞬間就會由正轉變?yōu)榉崔D(zhuǎn)  這樣擔心會存在隱患   我要的效果是按下X01時  X02是啟動不了的  必須先按停止 才可以啟動X02

引用

引用第6樓liang9601于2018-10-22 16:43發表的 Re:Re:Re:歐姆龍PLC  正反轉互鎖問題 :

這樣子就會出現一個情況  當我先按下X01  Y0線圈啟動  此時我再按下X02  接觸器瞬間就會由正轉變?yōu)榉崔D(zhuǎn)  這樣擔心會存在隱患   我要的效果是按下X01時  X02是啟動不了的  必須先按停止 才可以啟動X02

把X1和X2的常閉觸點刪了，只有急停才能啟動

你可以加上正反轉延時啟動，時間長短根據實際情況決定。

引用

引用第7樓博panda于2018-10-22 16:45發表的 Re:Re:Re:Re:歐姆龍PLC  正反轉互鎖問題 :

把X1和X2的常閉觸點刪了，只有急停才能啟動

OK  知道了 非常感謝

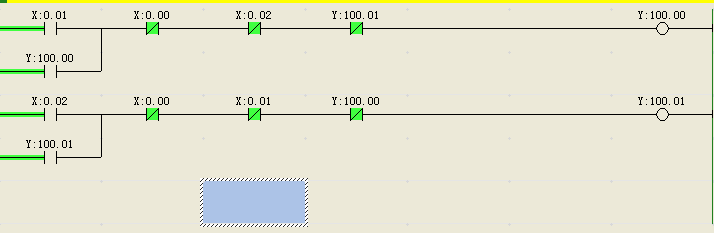

Y100的啟動條件X0.1，停止條件X0.0與X0.2；
Y101的啟動條件X0.2，停止條件X0.0與X0.1；
現在邏輯上就是這樣實現的，但是建議加上正反轉延時保護。

引用

引用樓主liang9601于2018-10-22 16:04發表的 歐姆龍PLC  正反轉互鎖問題 :
新手請教一個PLC的互鎖問題

如圖所示 誰能告訴我錯在哪里了？

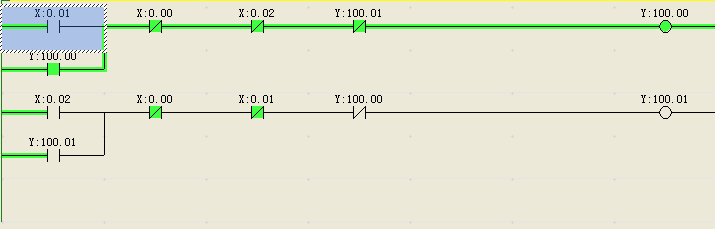

按下X001啟動正轉 Y10000線圈得電 松開X001   線圈自保依然得電
.......

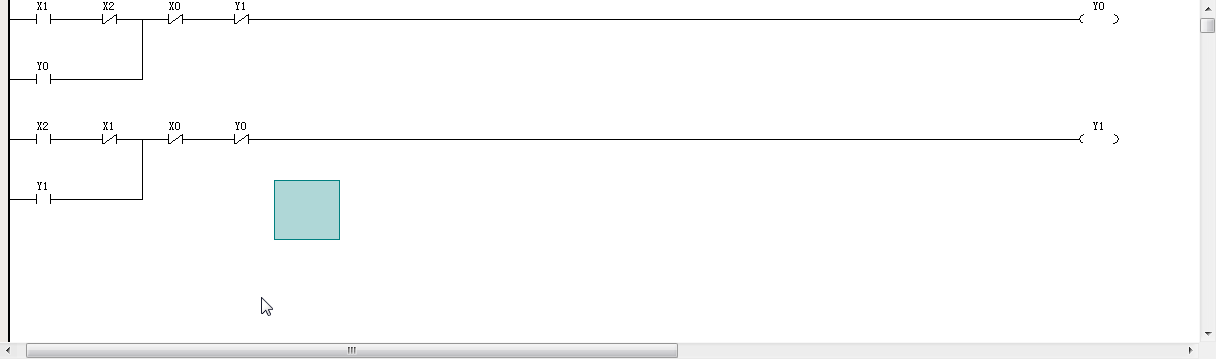

改成這樣就可以了
