我的伺服驅動器為JE-B。簡單運動控制模塊為QD77MS2.
結構上：一個滾軸印花，一個鏈條傳動材料。要求每個印花之間尺寸是一致的。
我想了下：1.龍門架那種同步方式根本就不適合我的要求
                   2.想用插補做，但是我這里伺服都沒有原位，感覺插補應該無法實現。
                   3.虛擬軸，可是我用的是QD77MS2不是4.伺服也不是J4系列。

                   有沒有好的解決方法。重金感謝

wu19821221

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 163 點
下載積分: 788 分
在線時間: 23(小時)
注冊時間: 2016-11-04
最后登錄: 2023-04-27
查看wu19821221的主題 / 回貼

1樓發表于: 2020-02-18 09:05

只看該作者 | 小中大

詳細的形容一下你的材料，有沒有標記點還是白紙一捲，還有需求的間距用假如的也行，得有一個參考依據，不然怎麼回答你

本帖最近評分記錄：

下載積分:+1(蒲城風信子) 真誠感謝！已經解決

吳工2014

微信：13549987100，學！！！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 171 個
工控威望: 4483 點
下載積分: 796 分
在線時間: 180(小時)
注冊時間: 2014-09-01
最后登錄: 2024-12-27
查看吳工2014的主題 / 回貼

2樓發表于: 2020-02-18 13:55

只看該作者 | 小中大

考慮指令生成軸

FX5-40SSC-S/FX5-80SSC-S/QD77MS/QD75P 歡迎學習交流，目前在學習Q172！

zhujingyu69

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 923 個
工控威望: 820 點
下載積分: 48371 分
在線時間: 1280(小時)
注冊時間: 2008-06-12
最后登錄: 2024-12-28
查看zhujingyu69的主題 / 回貼

3樓發表于: 2020-02-20 23:39

只看該作者 | 小中大

首先材料是不是柔性的，如果是，就會產生彈性變形，就必須有色標或者其他基準線（即MARK線）作為校正基準（當然也要有兩個色標傳感器）;如果不是，只要保證印花軸與送料軸同步即可。具體來說，送料軸作為主軸，印花軸作為凸輪輸出軸，對于彈性材料，需加一個指令生成軸作為輔助軸，用于校正彈性變形產生的印刷位置偏移。偏移量由MARK線傳感器感應時伺服位置值A減去
印刷圖案傳感器感應時伺服位置值B,即輔助軸位移C=A-B,凸輪曲線設為45°直線

zhujingyu69

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 923 個
工控威望: 820 點
下載積分: 48371 分
在線時間: 1280(小時)
注冊時間: 2008-06-12
最后登錄: 2024-12-28
查看zhujingyu69的主題 / 回貼

4樓發表于: 2020-02-21 09:40

只看該作者 | 小中大

前面忘記了樓主是用QD77-MS2,該模塊沒有指令生成軸，建議換成QD77-MS4，用一個實軸作為輔助軸

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 554 個
工控威望: 776 點
下載積分: 1304 分
在線時間: 285(小時)
注冊時間: 2014-12-11
最后登錄: 2024-12-26
查看蒲城風信子的主題 / 回貼

5樓發表于: 2020-02-21 09:53

只看該作者 | 小中大

此貼已終結已于提出問題當天解決掉。多謝大家

吳工2014

微信：13549987100，學！！！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 171 個
工控威望: 4483 點
下載積分: 796 分
在線時間: 180(小時)
注冊時間: 2014-09-01
最后登錄: 2024-12-27
查看吳工2014的主題 / 回貼

6樓發表于: 2020-02-21 10:29

只看該作者 | 小中大

圖片：

引用
引用第4樓zhujingyu69于2020-02-21 09:40發表的 :
前面忘記了樓主是用QD77-MS2,該模塊沒有指令生成軸，建議換成QD77-MS4，用一個實軸作為輔助軸

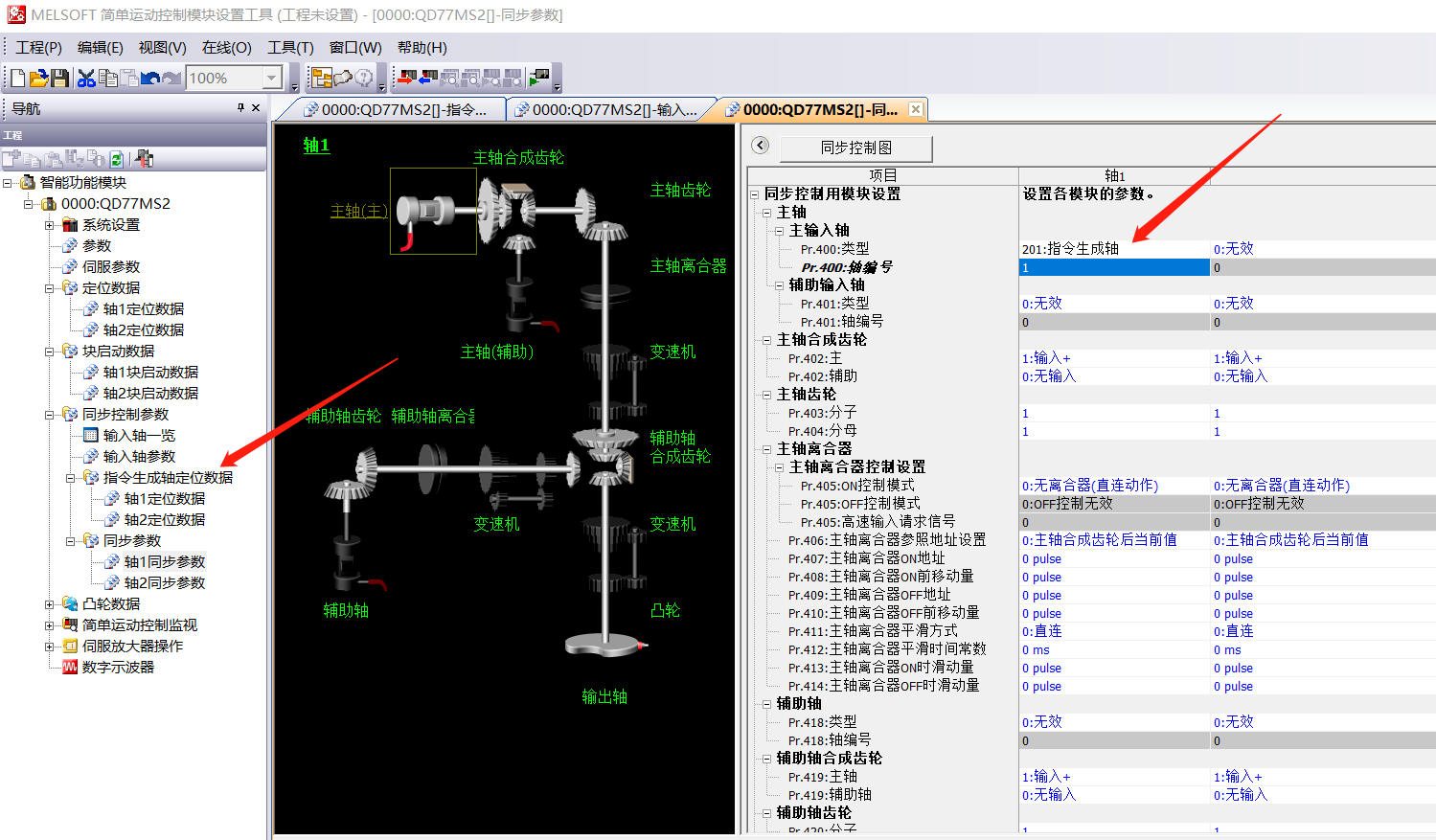

軟件顯示有指令軸

FX5-40SSC-S/FX5-80SSC-S/QD77MS/QD75P 歡迎學習交流，目前在學習Q172！

似水流年ol

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 89 個
工控威望: 1120 點
下載積分: 606 分
在線時間: 124(小時)
注冊時間: 2017-07-22
最后登錄: 2024-12-05
查看似水流年ol的主題 / 回貼

7樓發表于: 2020-11-21 16:38

只看該作者 | 小中大

引用
引用樓主蒲城風信子于2020-02-06 19:54發表的請教大家關于三菱QD77MS同步問題 :
我的伺服驅動器為JE-B。簡單運動控制模塊為QD77MS2.
結構上：一個滾軸印花，一個鏈條傳動材料。要求每個印花之間尺寸是一致的。
我想了下：1.龍門架那種同步方式根本就不適合我的要求
2.想用插補做，但是我這里伺服都沒有原位，感覺插補應該無法實現。
3.虛擬軸，可是我用的是QD77MS2不是4.伺服也不是J4系列。
.......

為什么樓主問題解決之后都不能簡單說明一下問題是怎么解決的呢，很多小白也想多學習學習啊
