工控人家園 三菱工控論壇 哪個大神可以為我講解下這個電路？

18664647630

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看18664647630的主題 / 回貼

樓主發表于: 2017-07-08 21:02

只看樓主 | 小中大

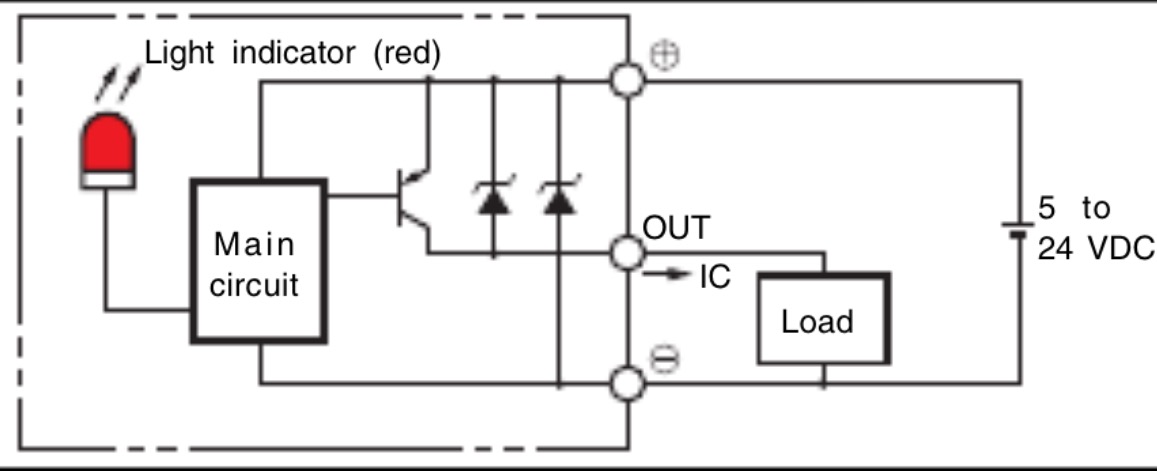

圖片：

電路不知道怎么分析，導通時如何，不通時又如何？補充：這是一個歐姆龍EESX-674光電開關的內部電路。

playboyss

級別: 探索解密

精華主題: 0
發帖數量: 42 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的主題 / 回貼

1樓發表于: 2017-07-09 19:21

只看該作者 | 小中大

光電開關導通時指示燈亮，OUT端口輸出電壓（5 to 24 v）,不導通無電壓。對吧！

勤工儉學

deep throat

級別: 論壇先鋒

精華主題: 0
發帖數量: 188 個
工控威望: 1567 點
下載積分: 5955 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2024-09-27
查看勤工儉學的主題 / 回貼

2樓發表于: 2017-07-09 20:01

只看該作者 | 小中大

這種電路涉及模擬電路，利用npn電路的飽和和截止狀態作為開關，其中那兩個二極管的作用估計是穩壓用的。我記得的就這么多了。根據我提供的信息應該可以找到想要的答案的。

flyfeky

bilibili 工控貴族

級別: 論壇先鋒

精華主題: 0
發帖數量: 889 個
工控威望: 1040 點
下載積分: 2000 分
在線時間: 688(小時)
注冊時間: 2012-05-09
最后登錄: 2024-12-13
查看flyfeky的主題 / 回貼

3樓發表于: 2017-07-09 21:47

只看該作者 | 小中大

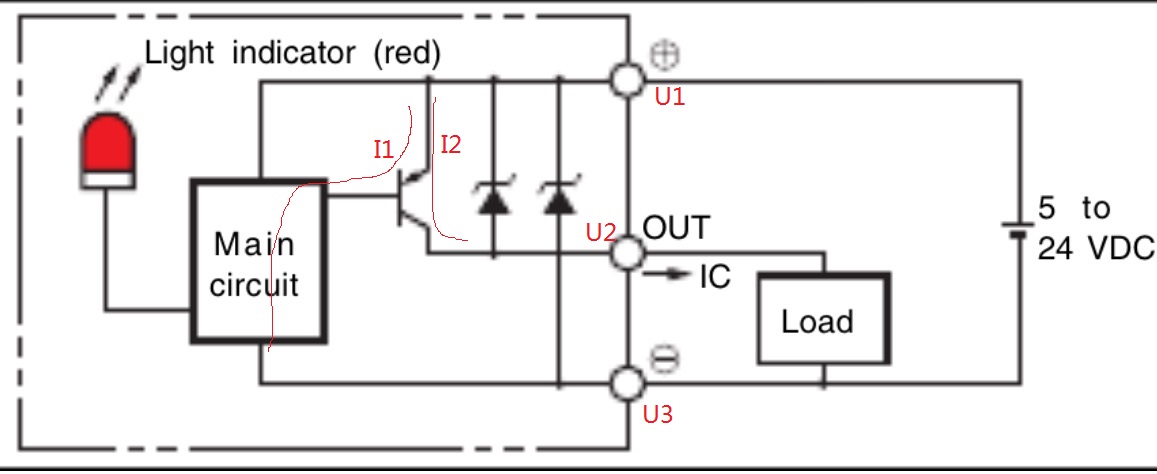

圖片：

兩個穩壓管作用是導通時快速產生U1>U2>U3的壓差
電流導通方向為I1導通時， I2導通，
I1是輸入信號，I2是輸出電流。
開關管。

[ 此帖被flyfeky在2017-07-10 07:30重新編輯 ]
