要完成這樣的控制.油泵啟動,油缸進向電磁閥得電,油缸伸出,退向電磁閥得電,油缸退回.進退向電磁閥在電路上是互鎖的.如圖所示,

在MCGS中做了這樣幾個按鈕.想實現這樣的操作,油缸的活塞桿有兩種控制.(1)按油泵下的啟動,停止,現場油泵啟停,按進向啟動停止,現場油缸

的活塞桿伸出,停止.退向的開關同理.(2)按回轉窯下的啟動,油泵啟動,活塞桿按一定時間,往復運動.按停止按鈕,油泵,活塞桿都停止.圖2指令位

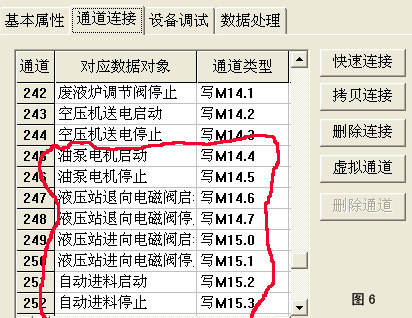

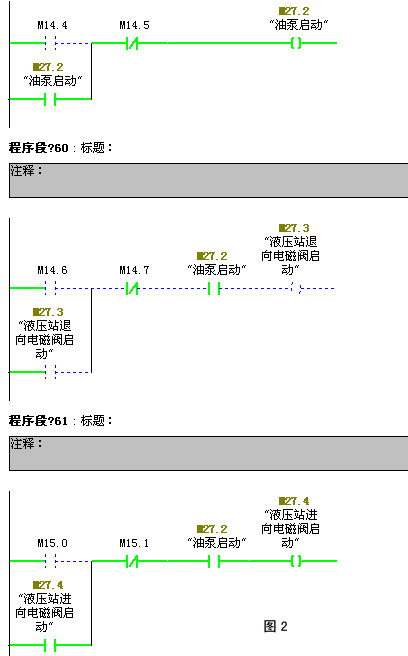

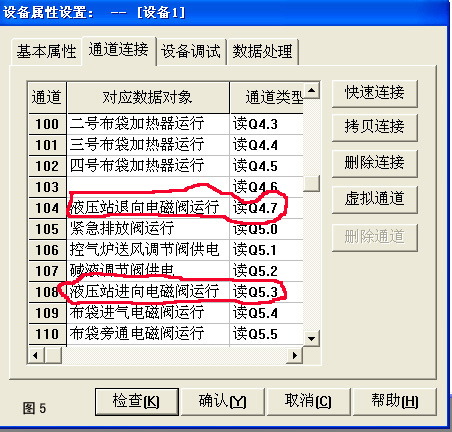

于FC3中,圖3指令位于FC4中,圖4指令位于FC5中.圖5圖6分別是MCGS對應S7-300的通道連接.詳見現場PLC.rar和中興焚燒爐20080805.rar

問題:按回轉窯下的啟動,油泵啟動,活塞桿按一定時間,往復運動.按停止按鈕,油泵,活塞桿都停止.此控制已經實現. 但是單獨按油泵下的啟動,停

止按鈕,進向啟動停止按鈕,退向啟動停止按鈕現場機械未動作,但是梯形圖信號已有,見圖2,圖3.這是為什么?在不同條件下要輸出同一個Q點難

道不可以嗎？

S7-300工程文件：現場PLC.rar。MCGS組態文件：中興焚燒爐20080805.rar

在不同的條件下輸出同一個點當然是可以的，否則還談什么控制，但是要避免雙線圈這個問題，西門子比三菱更“惡劣”的是，并不對雙線圈輸出提出警告，而且在編譯時不會出現錯誤。

關于雙線圈如何避免，恐怕本論壇三菱PLC有諸多討論。

以上~~~

圖3，圖4中Q7.7線圈輸出，它們是在不同條件下的輸出，不是雙線圈��？

學習.

頂3樓


圖3和圖4里有兩個Q7.7

西門子PLC只要有雙線圈，肯定會有問題

引用

引用第5樓teddyleo于2008-08-13 12:34發表的  :
頂3樓


圖3和圖4里有兩個Q7.7

.......

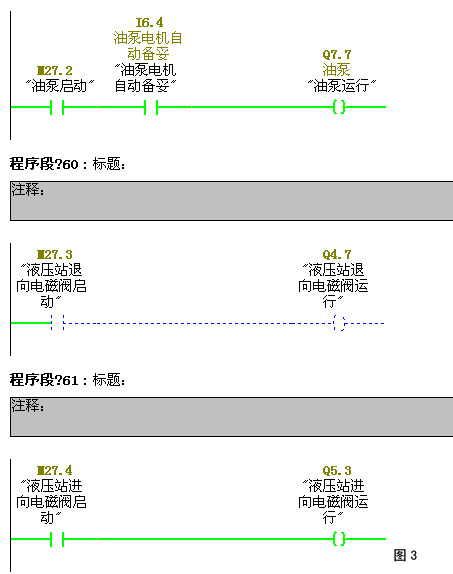

圖3中的Q7.7是按圖1中油泵啟動時輸出的

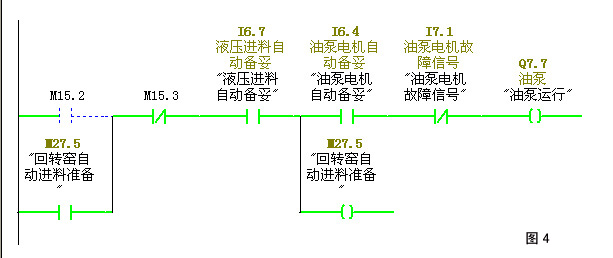

圖4中的Q7.7是按圖1中自動進料啟動時輸出的

兩種情況下都要能輸出Q7.7,該怎么寫指令

以恒說并在一起，或者使用置位或者復位的方式
