工控人家園 西門子工控論壇 新手求解，S7-200輸入輸出轉換的解釋

happy流年

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 603 分
在線時間: 5(小時)
注冊時間: 2014-02-24
最后登錄: 2014-05-25
查看happy流年的主題 / 回貼

樓主發表于: 2014-04-01 22:17

只看樓主 | 小中大

a984363103

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 139 點
下載積分: 298 分
在線時間: 14(小時)
注冊時間: 2013-04-29
最后登錄: 2022-10-08
查看a984363103的主題 / 回貼

1樓發表于: 2014-04-01 23:25

只看該作者 | 小中大

加油啊哈哈哈哈哈

dugjj

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 237 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 304(小時)
注冊時間: 2008-03-20
最后登錄: 2024-12-25
查看dugjj的主題 / 回貼

2樓發表于: 2014-04-02 01:29

只看該作者 | 小中大

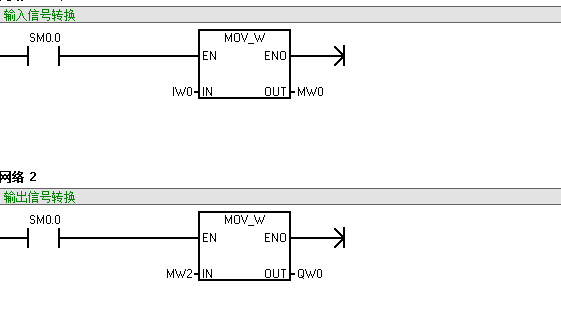

i0.0-i1.7映射到m0.0-m1.7
m2.0-m3.7映射到q0.0-q1.7

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

3樓發表于: 2014-04-02 10:22

只看該作者 | 小中大

嗯，就是2樓的意思。
只是這個是字傳送指令，應該是I0.0~I0.7+I1.0~I1.7個位傳送，輸出也一樣是一個字。

happy流年

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 603 分
在線時間: 5(小時)
注冊時間: 2014-02-24
最后登錄: 2014-05-25
查看happy流年的主題 / 回貼

4樓發表于: 2014-04-02 12:40

只看該作者 | 小中大

這個指令，在程序中一般起到什么作用？

彭大偉

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 125 點
下載積分: 575 分
在線時間: 6(小時)
注冊時間: 2014-03-02
最后登錄: 2020-12-09
查看彭大偉的主題 / 回貼

5樓發表于: 2014-04-02 17:19

只看該作者 | 小中大

引用
引用第4樓happy流年于2014-04-02 12:40發表的 :
這個指令，在程序中一般起到什么作用？

我認為這個程序只是局部，看不出來有什么作用

dzhhwx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 174 個
工控威望: 358 點
下載積分: 910 分
在線時間: 60(小時)
注冊時間: 2009-03-03
最后登錄: 2015-10-28
查看dzhhwx的主題 / 回貼

6樓發表于: 2014-04-03 13:36

只看該作者 | 小中大

可能用在霓虹燈吧，呵呵猜猜的。。

shqpxcy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 231 點
下載積分: 1249 分
在線時間: 61(小時)
注冊時間: 2012-05-30
最后登錄: 2024-08-13
查看shqpxcy的主題 / 回貼

7樓發表于: 2014-04-03 15:46

只看該作者 | 小中大

IW0是16位輸入信號，理論上是把i0.0--i1.7的狀態寫到m0.0-m1.7中，有信號就是1，沒信號就是0；
MW2是16位輸出信號，把M2.1--M3.7的狀態反應到Q0.0-Q1.7中
編程時可以很方便的控制輸出比如我要Q0.0-Q1.7全部置1,把W#16FFFF MOV-W MW2就可以了

[ 此帖被shqpxcy在2014-04-08 00:14重新編輯 ]
