描述：PLC問題描述
圖片：

最近開始學習并使用西門子S7-200進行編程，編程時遇到下面問題，經過長時間考慮，也沒能解決，想請論壇里面的高手幫忙指點一下。
問題描述如下：
1、當網絡3里面的I0.1按鈕按下，應該輸出Q0.0，Q2.1，Q0.6，Q1.3，可是最終輸出只有Q1.3，Q2.1。
2、當網絡4里面的I0.0按鈕按下，應該輸出Q0.0，Q2.0，Q0.6，Q1.2，輸出沒有問題。
主PLC的型號為：6ES7-216-2BD23-0XB0。擴展PLC型號為：EM223-223-1PH22-0XA0。
截圖如附件所示，請高手指點一下，如果能解決，不勝感激，謝謝。

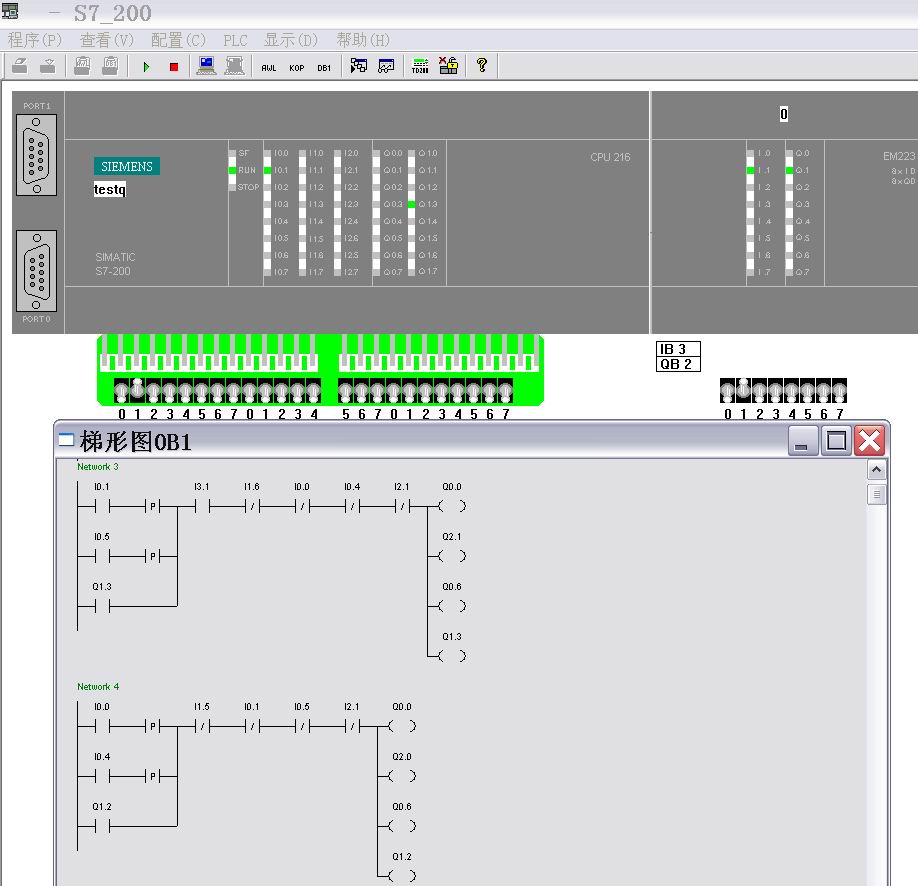

描述：部分梯形圖
附件：

testq.rar (3 K) 下載次數:10
網站提示: 請不要用迅雷下載附件，容易出錯

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5215 個
工控威望: 7439 點
下載積分: 159134 分
在線時間: 3174(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-04
查看sjm213的主題 / 回貼

1樓發表于: 2014-01-11 15:45

只看該作者 | 小中大

Q0.0和Q0.6是很明顯的雙線圈輸出；
這種情況下PLC會按照掃描程序的最后狀態執行輸出，而不理會前面線圈的狀態。
也就是說網絡3中Q0.0和Q0.6確實是有輸出ON了，但因為網絡4中這兩個點又被刷新一次，此時其輸出ON狀態被覆蓋掉了。
解決辦法是用不同的M點進行中轉，在新的網絡段中并聯M點輸出到Q點上。確保整個程序中Q點只被輸出1次。
