lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
樓主  發表于: 2013-05-06 11:57

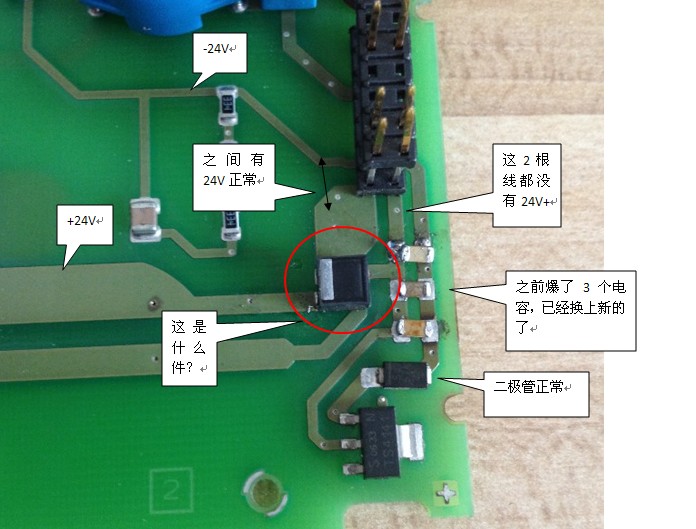

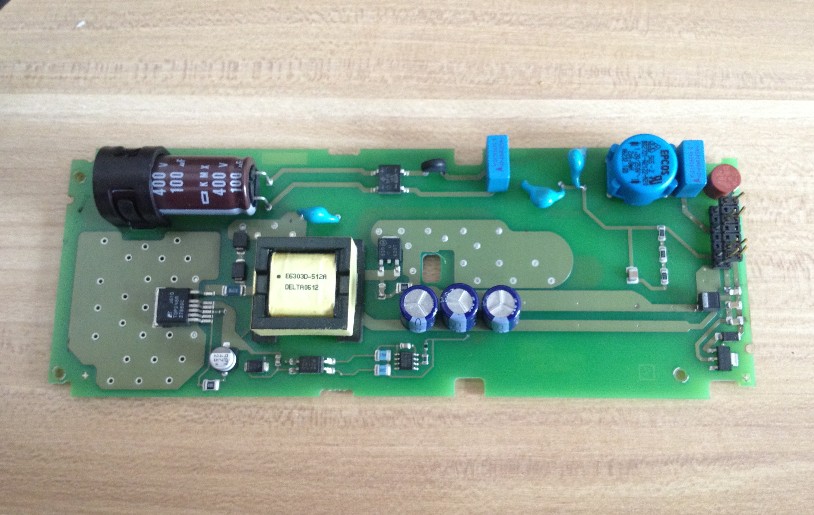

接錯線，導致端子的24V沒有了，拆開后，板子上爆了3個電容，已經換上新的了，但是端子還是沒有輸出24V，大家看哪里的事，我該怎么修？
江蘇文彬工控
江蘇文彬工控電氣------長期回收電器
級別: 略有小成
精華主題: 0
發帖數量: 332 個
工控威望: 230 點
下載積分: 4527 分
在線時間: 650(小時)
注冊時間: 2007-07-20
最后登錄: 2025-01-03
查看江蘇文彬工控的 主題 / 回貼
1樓  發表于: 2013-05-06 12:09
紅圈中是電感，從你分析來看就是這個電感受外部短路等引起燒壞開路了。 沒有的話可以先短接掉。
回收電器,PLC，變頻，觸摸屏，伺服。外地德邦代收款.
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2013-05-06 12:33

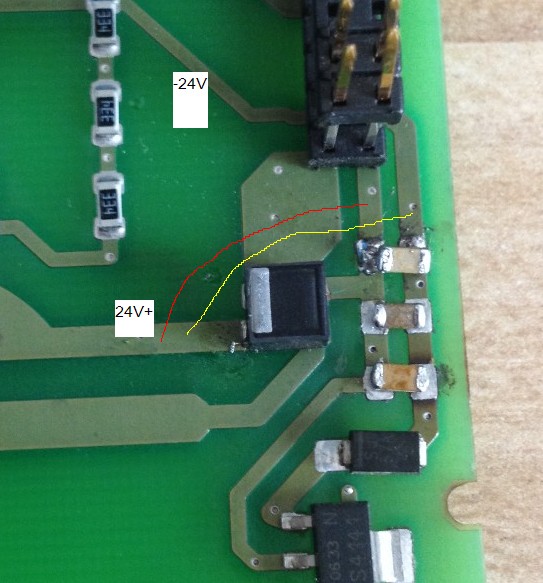

我試著短接了一下，短接其中那根紅線，板子直接不輸出24V了，只短接那根黃線沒問題。只短接這一根黃線應該不行吧。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
3樓  發表于: 2013-05-06 16:34
沒知道的嗎
金玉峰
級別: 論壇先鋒
精華主題: 0
發帖數量: 284 個
工控威望: 1846 點
下載積分: 47269 分
在線時間: 1090(小時)
注冊時間: 2013-03-27
最后登錄: 2023-05-06
查看金玉峰的 主題 / 回貼
4樓  發表于: 2013-05-06 17:56
應該有短路保護呀，不應該燒。？
851619406
咸寧的工控朋友，希望咱們多親近一下。
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 158 點
下載積分: 1685 分
在線時間: 21(小時)
注冊時間: 2013-05-04
最后登錄: 2013-06-19
查看851619406的 主題 / 回貼
5樓  發表于: 2013-05-07 12:20
將+24接到電容的正端
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
6樓  發表于: 2013-05-07 16:05
我有一個小小建議，建議樓主把解決問題的過程做一個回復。
好像在其它論壇也貼過該問題的。

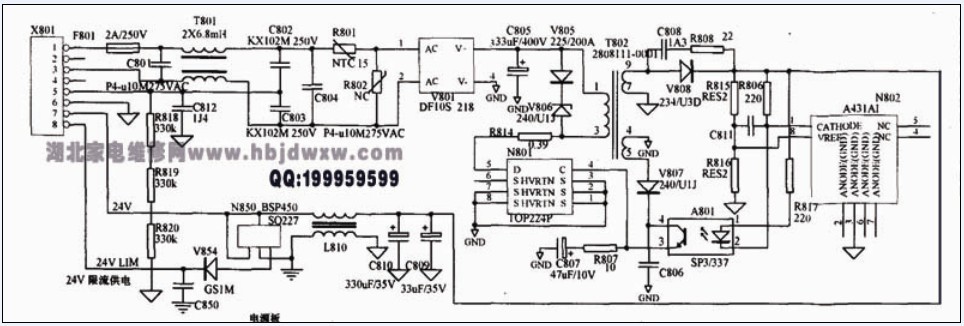

這個圖看看是否對你有幫助。
hbtwhb
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 152 點
下載積分: 605 分
在線時間: 28(小時)
注冊時間: 2013-05-10
最后登錄: 2024-06-08
查看hbtwhb的 主題 / 回貼
7樓  發表于: 2013-05-11 10:50
無需這么復雜，去買個模塊式的開關電源模塊，120MA的，24V的，體積很小，拋棄原有電路，我曾經就這么修過
