樓主發表于: 2012-05-01 18:04

只看樓主 | 小中大

各位大神們  求幫助啊
我們用的是模擬IO模塊 SM334 6ES7334-0CE01-0AA0 [圖片]
這個模塊的
ckghostwj 17:41:26
[圖片]

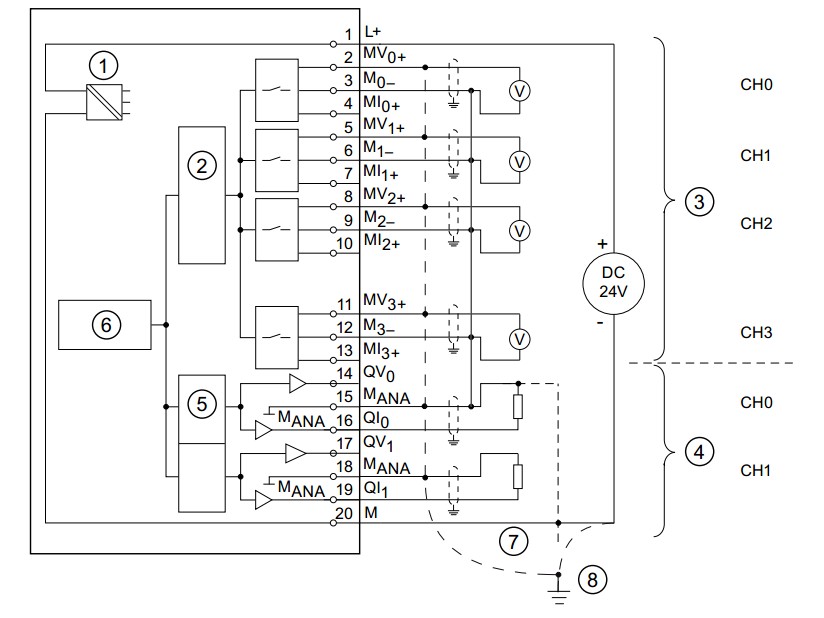

按照這個圖接的線端子15接的地  測15和16之間的電阻為33K
ckghostwj 17:44:32
這個模塊輸出的電流不是4~20mA么   怎么控制他的電流輸出啊就是比如說我要輸出15mA的電流這個程序該怎么寫呢？

ckghostwj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ckghostwj的主題 / 回貼

1樓發表于: 2012-05-01 18:06

只看該作者 | 小中大

圖片：

這是圖片

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6779 個
工控威望: 38382 點
下載積分: 4728 分
在線時間: 9543(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-04
查看cvlsam的主題 / 回貼

2樓發表于: 2012-05-01 19:56

只看該作者 | 小中大

4-20MA對應于 0~27648

那么：27648/16=1728，也就是說，每MA對應1728

那么，15MA是：15-4=11MA，也就是說，11*1728=19008

L 19008
T PQW 就是輸出15MA 。

Regards

ckghostwj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ckghostwj的主題 / 回貼

3樓發表于: 2012-05-02 14:28

只看該作者 | 小中大

但是輸出的電流確實沒有這么大啊
在那個16腳上竄一個2K電阻想測輸出電流輸出最大也只有10mA左右
那個外接的最大電壓也只有24V 電阻卻有33K 這從16腳出來的電流能達到20mA？
被這問題糾結了好多天了

1021424641

自動化=效率

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 1438 點
下載積分: 1191 分
在線時間: 56(小時)
注冊時間: 2011-08-07
最后登錄: 2020-11-02
查看1021424641的主題 / 回貼

4樓發表于: 2012-05-02 15:19

只看該作者 | 小中大

模塊有沒有量程卡，硬件組態里模塊有沒有組態成4~20ma啊

xiaoqizi

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 446 個
工控威望: 1316 點
下載積分: 2402 分
在線時間: 714(小時)
注冊時間: 2009-07-06
最后登錄: 2024-12-20
查看xiaoqizi的主題 / 回貼

5樓發表于: 2012-05-02 20:11

只看該作者 | 小中大

這個型號的模塊沒有量程卡,完全靠硬件跳線選擇輸入輸出模式.估計樓主沒有好好看手冊,使用不當!提醒一下,MANA如果電位超過一定值,輸出會關閉,也可能會損壞!另外電流輸出的阻抗必須符合標準,不能任意增大!

lwj007

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 184 點
下載積分: 3150 分
在線時間: 9(小時)
注冊時間: 2009-07-18
最后登錄: 2021-11-20
查看lwj007的主題 / 回貼

6樓發表于: 2012-05-09 10:17

只看該作者 | 小中大

在硬件組態里要選擇4-20mA的電流信號.
