IGT-SER系列PLC通訊智能網關支持HTTP協議GET和POST、PUT請求模式。支持JSON格式的文件，也可以實現WebService的調用。
通常智能網關是HTTP協議的客戶端，也可以同時作為HTTP的服務端。相關案例在附件中
作為客戶端時支持觸發、周期、混合等多種工作模式與服務端通訊：周期模式根據所設置的周期時間提交請求和解析返回的文件；觸發模式可配置一個或多個觸發條件，網關根據觸發條件的數據變化進行文件提交和下載解析；也可以兩種模式同時配置運行。每次通訊智能網關根據配置打包JSON文件再提交數據，如果有數據返回則立即解析到對應的數據變量；在此期間根據字段類別和所配置的PLC數據地址跟PLC建立連接讀寫數據。
作為服務端時根據客戶端URL中的路徑查找所配置的數據，打包成JSON文件后返回給客戶端。同樣根據字段類別和所配置的PLC數據地址跟PLC建立連接讀寫數據。

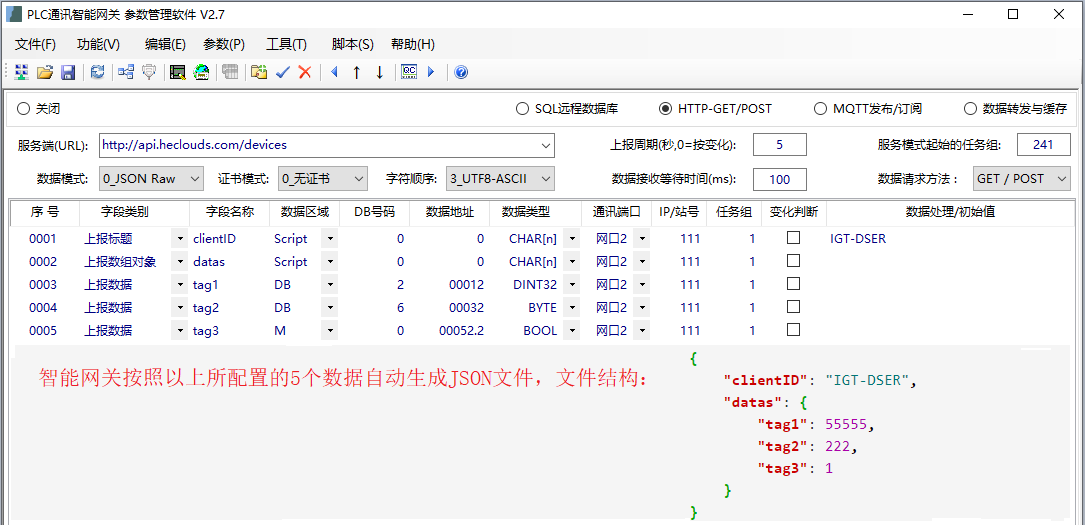

通過[功能]/[數據轉發與平臺對接]進入數據采集參數設置界面（軟件下載），選擇HTTP-GET/POST，如下圖：
<服務端URL>：智能網關為HTTP協議客戶端時，輸入服務器的URL地址；支持字母或數字，最多128個字符。設置為‘在腳本程序文件內配置運行’時表示除PLC通訊以外的功能全部由腳本程序實現。
<上報周期>：智能網關為HTTP協議客戶端時，網關的工作周期間隔時間，單位為秒；當設置為0時，根據數值變化，即觸發模式進行上傳下載。
<字符順序>：選擇字符串數據類型的處理方式，有默認、交換1字符和交換2字符等多種方式可選擇；
<數據模式>：POST或者PUT的主體BODY模式，可以選擇JSON_Raw、Form-Data；還可以選擇InfluxDB2時序數據庫的方式；
<證書模式>：沒有專用的客戶端證書時選擇為‘0_無證書’；
<字符順序>：選擇字符串數據類型的處理方式，有默認、前后交換字符、ASCII與UTF8字符編碼轉換等多種模式選擇；
<數據接收等待時間>：網關發送一次請求并收到服務端的返回數據后的等待時間，以便完整接收服務端返回的多包數據，單位毫秒；
<數據請求方法>：智能網關作為HTTP客戶端，與遠程服務端之間的數據交互方式，默認為GET+POST請求命令組合，實現上報和下載數據，可切換為GET+PUT請求命令組合；
<服務模式起始的任務組>：智能網關作為服務模式的JSON文件起始組，在此之前的組都是作為客戶端所用的JSON數據文件；關于‘任務組’可查閱后面‘數據配置表各列’的詳細描述；
數據配置表各列:
<序號>：數據的順序號；參數軟件與網關正常連接時，鼠標雙擊對應的序號會在消息區域顯示該數據的當前值；
<字段類別>：該行數據的字段類別模式，有以下選項：
/<參數Header>：添加到HTTP頭部的參數，可通過初始值賦值，最多64字符；
/<URL后綴>：添加到<服務器URL>參數字符串末尾的字符串，其長度最多為64個字符，與<任務組>參數配合使用，從而允許同一個網關對應多個不同的 URL 地址；
/<上報標題>：智能網關打包發出的數據中，位JSON文件<上報數組對象>外部的字段，通常用于標識發送時間或設備ID等信息；
/<上報數組對象>：智能網關打包發出的數據，對應JSON文件的對象名稱，或者數組名稱；
/<上報數據>：智能網關打包發出的數據，對應JSON文件<上報數組對象>內的字段；
/<GET參數>：添加到<服務器URL>參數字符串末尾的參數，網關自動將按GET模式的URL排列，按GET模式提交；
/<日期時間>：智能網關打包發出的數據，對應JSON文件<上報數組對象>外的日期時間字段，日期時間值取自智能網關的RTC時鐘芯片，格式可通過[參數]/[網關時間設置]選擇；
/<上報循環計數>：每次網關數據上報成功后該值加1，如值大于100或者網關重啟，則返回到1重新計數； 配置為PLC寄存器地址可以將數值寫入PLC；
/<下載標題>：智能網關接收解析的數據，對應接收JSON文件<下載數組對象>外的字段；配置對應的PLC寄存器地址，可以將數值寫入到PLC；
/<下載數組對象>：智能網關接收解析的數據，對應接收JSON文件的對象名稱，或者數組名稱；
/<下載數據>：智能網關接收解析的數據，對應接收JSON文件<下載數組對象>內的字段；配置對應的PLC寄存器地址，可以將數值寫入到PLC；
/<數值讀取>：保存從PLC讀取到的數值，或者從服務端返回的結果，可作為變化判斷的條件， 通過LUA 腳本程序進行必要的處理等；
/<數值寫入>：用于網關將處理后的數據寫入到PLC 設備，進行對應的數據寄存器數值設定；
/<周期觸發器(S)>：秒觸發器，周期時間通過初始值賦值；在按變化上報模式時，可分別為不同的組設置不同的觸發器，實現不同周期的數據上報；
<字段名稱>：該數據對應的變量的名稱；支持字母或數字，最多64 個字符。
<數據區域>：選擇PLC 寄存器的區域，選擇為‘Script’時，表示為網關內存區域的中間數據，一般用于字符串常數數據，通過初始值賦值，或者LUA 腳本邊緣計算讀寫的數據；
<數據地址>：PLC 寄存器地址(只需輸入純數字)；數據區域為‘Script’時，設置為0；
<數據類型>：該數據的數據類型，字符串選擇為CHAR[n]，數值型一般為INT16、DINT32、REAL32，需要與PLC 內的定義對應；
<通訊端口>：智能網關上連接PLC 或儀表的物理端口，即當前數據所關聯的PLC 或儀表，連接的是網關上的哪個物理端口, USB 端口選擇‘串口1’ ；數據區域選擇為‘Script’時可設置為‘無’；
<IP/站號>：范圍0-255；對接串口設備時設置為站號；對接網絡設備時設置為IP 節點，即IP 地址的最后一段；
<任務組>：范圍0-255；用于分組功能，相同的值即為同一組，每一組打包成一個獨立的JSON 文件(相同組號的上報與下載會自動區分后分別打包)；
<變化判斷>：當<上報周期>設置為0時，若勾選則在該數據有變化時執行數據上報，否則該數據將在同組中別的條件滿足時一起執行數據上報；勾選后還可以設置具體的附加執行條件，具體查閱5.0章節。當<上報周期>不為0，或者或者智能網關只作為HTTP協議的服務端時，忽略該項參數；
<初始值>：設定該行數據的常數或者初始值；其擴展功能查閱用戶手冊(下載地址)5.0 章節。
通過以上數據配置表，可以實現多種結構JSON文件格式格式(MQTT與HTTP協議相同)，相關配置舉例可查閱這篇文章：
https://blog.csdn.net/AutoCtrl666/article/details/138529550 軟件案例手冊：
