請問大蝦。三菱FX SEGL--- SEGD--- 怎樣編寫指令

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2622 個
工控威望: 2047 點
下載積分: 6766 分
在線時間: 3548(小時)
注冊時間: 2007-09-03
最后登錄: 2025-01-09
查看雪花飄飄的主題 / 回貼

1樓發表于: 2010-04-28 19:42

只看該作者 | 小中大

參照編程手冊中261至264頁指令說明編寫。

shenliangpen

相信自己是最棒的，加油

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 110 個
工控威望: 253 點
下載積分: 435 分
在線時間: 104(小時)
注冊時間: 2008-11-08
最后登錄: 2024-12-25
查看shenliangpen的主題 / 回貼

2樓發表于: 2010-04-28 19:55

只看該作者 | 小中大

去百度找些手冊自己看呀···網上很多資料的

圣殿騎士團

工控新人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 206 個
工控威望: 576 點
下載積分: 1219 分
在線時間: 65(小時)
注冊時間: 2009-11-17
最后登錄: 2023-12-20
查看圣殿騎士團的主題 / 回貼

3樓發表于: 2010-04-28 22:59

只看該作者 | 小中大

SEGD是七段譯碼指令，是將源操作數指定元件的低4位中的十六進制數譯成七段顯示碼的數據送入D中。SEGL是帶鎖存七段譯碼指令。

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

4樓發表于: 2010-04-29 08:48

只看該作者 | 小中大

http://www.bulh.cn/bbs/read.php?tid-172.html
七段譯碼指令SEGD，帶鎖存的七段顯示指令SEGL

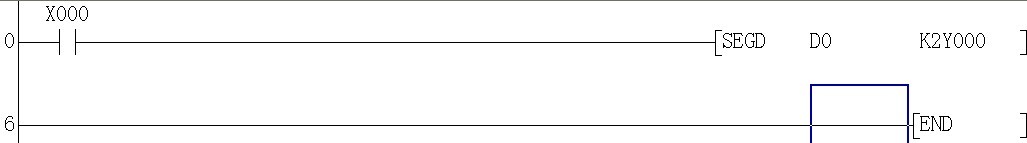

SEGD將源元件D0的低四位所確定的十六進制數（0~F）經譯碼后存于目標元件K2Y0中，以驅動七段顯示器，目標元件的高八位保持不變.如例,Y0~Y6分別與七段數碼管的B6~B0連接.如果要顯示0則應該在D0中放入數據H0.
另外,現在都很少用七段數碼管顯示了.如果你要顯示四位數就要7X4=28個數碼管.成本上升.現在都在觸摸屏上顯示..而且沒有多大的限制..顯示數字.字母,中文都沒問題..
