樓主發表于: 2010-03-22 00:21

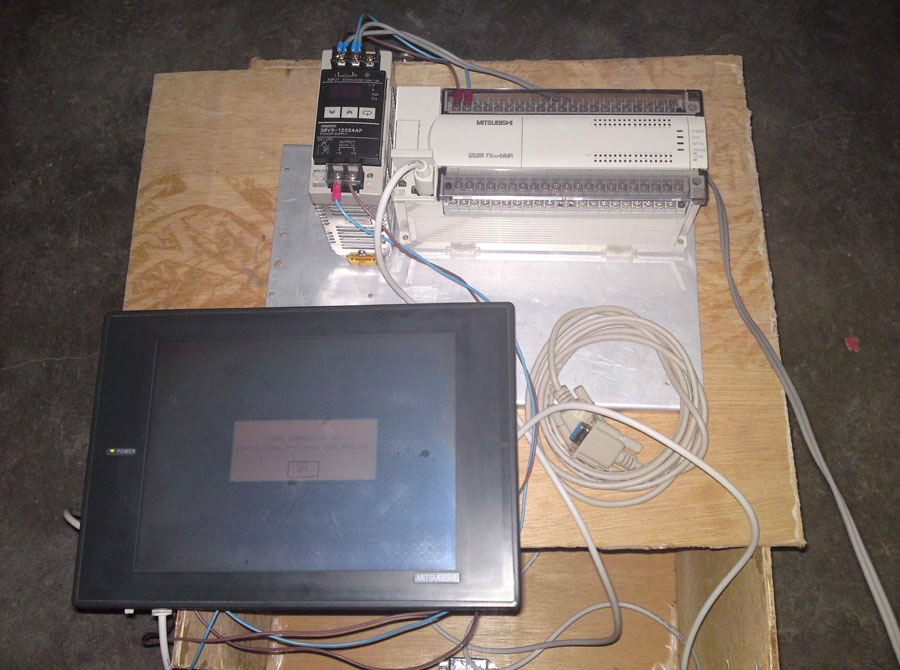

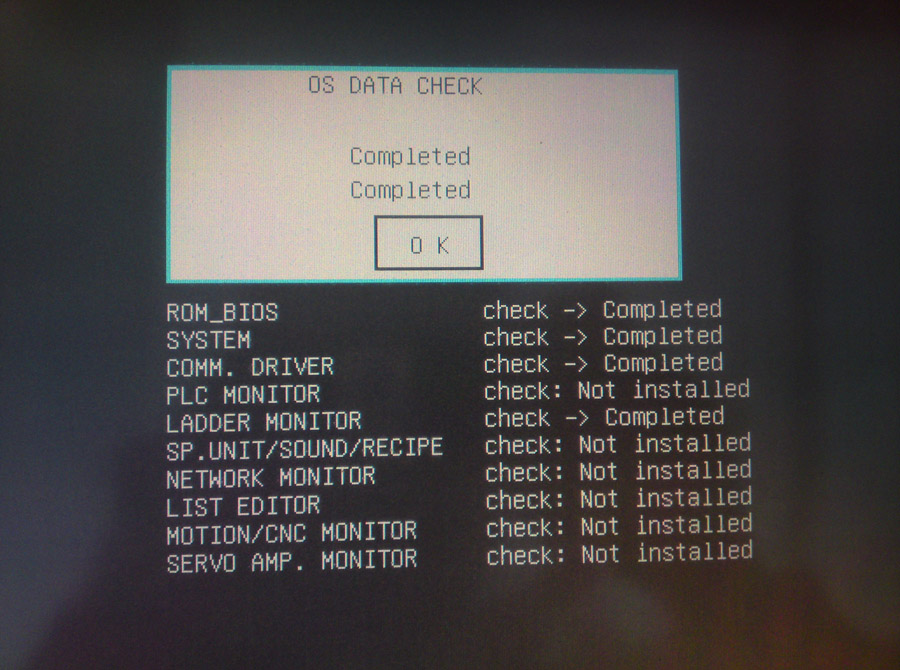

弄了塊A970，想學習學習，但以前沒搞過這東西，之前沒有和PLC連接的端口，于是買了塊A9GT-RS4 和相應的連接電纜，本以為A970沒和PLC連接就沒有畫面，但現在模塊和線都有了，還是和原來一樣，是沒有設置好還是模塊和電纜有問題，屏能夠下載和上傳數據，BOOT OS和OS也重新安裝過了，還是不行，望高手指點一二。

1

2

3

4

zsm961450

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zsm961450的主題 / 回貼

1樓發表于: 2010-03-22 11:55

只看該作者 | 小中大

本人想多半是設置的問題啦，請把人機程式發出來讓我們看看

伏安

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2024-12-12
查看伏安的主題 / 回貼

2樓發表于: 2010-03-22 12:22

只看該作者 | 小中大

程序就一個起保停，在電腦上仿真好了的。

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

3樓發表于: 2010-03-22 12:47

只看該作者 | 小中大

通信設置出了問題。。檢查下吧

yuehuasheji

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 439 點
下載積分: 796 分
在線時間: 86(小時)
注冊時間: 2007-11-09
最后登錄: 2024-12-10
查看yuehuasheji的主題 / 回貼

4樓發表于: 2010-03-22 13:49

只看該作者 | 小中大

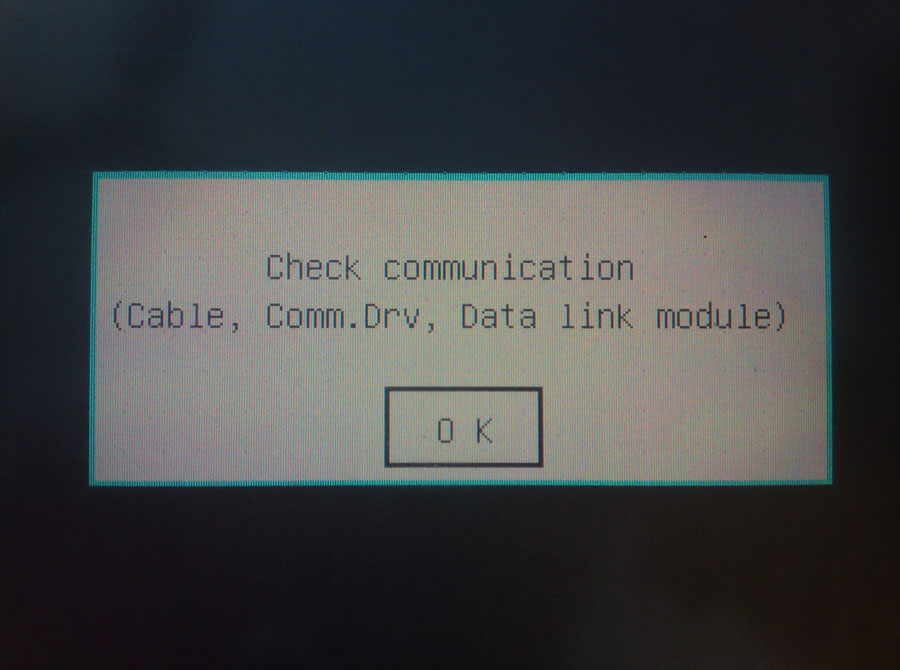

首先要確定程序寫到屏了，報的錯誤是通訊，用PC端屏軟件和PLC在線模擬，設置好通訊在連接屏和PLC的通訊線

zhouyang

我沒有選擇,但我有追求!

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 213 個
工控威望: 419 點
下載積分: 1189 分
在線時間: 94(小時)
注冊時間: 2009-02-22
最后登錄: 2015-11-02
查看zhouyang的主題 / 回貼

5樓發表于: 2010-03-23 07:11

只看該作者 | 小中大

在做HMI畫面時要設置HMI的參數和鏈接PLC的類型，鏈接方式一般采用RS422接口，
HMI上有422和232量個接口。你的錯誤就在 “鏈接機器設置”對話框中。要選的I/F與波特率，奇偶校驗、CRC 、數據長度、一定要保持一致

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人

幻想----------設計的靈魂

hpl1111

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 221 個
工控威望: 383 點
下載積分: 666 分
在線時間: 54(小時)
注冊時間: 2009-01-10
最后登錄: 2024-09-19
查看hpl1111的主題 / 回貼

6樓發表于: 2010-03-23 08:18

只看該作者 | 小中大

第一次使用觸摸屏，要初始化

伏安

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2024-12-12
查看伏安的主題 / 回貼

7樓發表于: 2010-03-23 15:40

只看該作者 | 小中大

謝謝以上各位回答，PC端仿真能夠控制PLC，程序能夠下載到屏，也能從屏上傳到PC，按道理HMI應該有程序，至于做HMI畫面時要設置HMI的參數和鏈接PLC的類型應該不會錯，以下是PLC和HMI程序，鏈接接口的選擇看了一下只有用于編程的一只9針串口和一只用于和PLC鏈接的A9GT-RS4 模塊的25針并口，9針串口能用，需要設置的只有和PLC連接的那個25針并口了，但是HMI上并沒有太多的設置界面啊。

起保停.rar (15 K) 下载次数:21

伏安

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2024-12-12
查看伏安的主題 / 回貼

8樓發表于: 2010-03-24 15:15

只看該作者 | 小中大

頂一下，問題還沒有解決。

32140574

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看32140574的主題 / 回貼

9樓發表于: 2010-04-28 12:27

只看該作者 | 小中大

我也遇到類似問題，誰能給解決一下

carrful

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 556 個
工控威望: 379 點
下載積分: 1124 分
在線時間: 131(小時)
注冊時間: 2007-05-24
最后登錄: 2024-02-18
查看carrful的主題 / 回貼

10樓發表于: 2010-04-28 13:56

只看該作者 | 小中大

還有對應的驅動有沒有下載下去
