樓主發表于: 2009-09-25 11:07

只看樓主 | 小中大

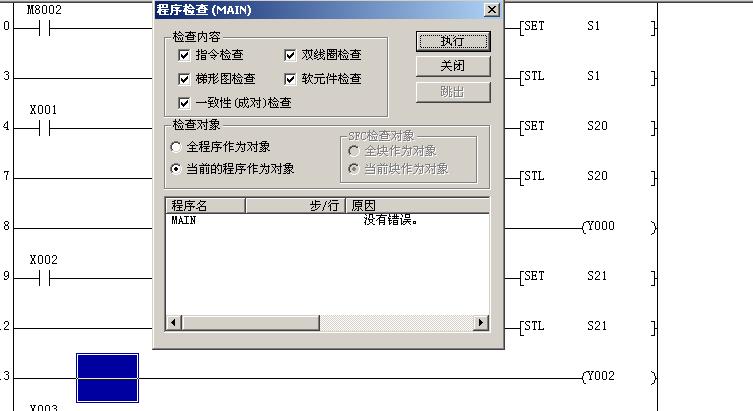

圖片：

本人是三菱PLC初學者，在本站下載了“GX Developer Version 7”和“GX Simulator6-C”中文版仿真軟件來輔助學習。

在用它來仿真步控制指令的時候，出現了以下情況，不知怎么處理！

希望各位大蝦能幫幫我！！

尋覓gg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看尋覓gg的主題 / 回貼

1樓發表于: 2009-09-25 11:10

只看該作者 | 小中大

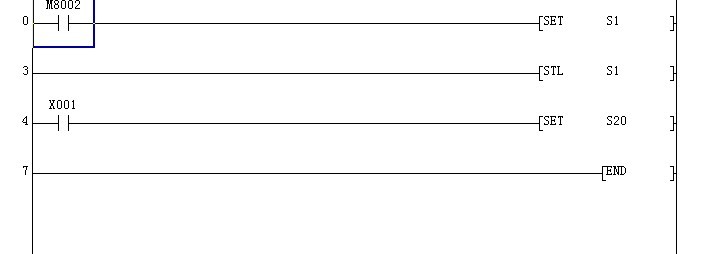

如上圖所示:

圖2 的語句明明是正確的，但圖1梯形圖所示就不正確了，程序檢查的錯誤提示為：STL指令中有MC，MCR。

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2023-05-23
查看qinshengyue的主題 / 回貼

2樓發表于: 2009-09-25 11:14

只看該作者 | 小中大

樓主，少最后一步啊
加一條RET!

尋覓gg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看尋覓gg的主題 / 回貼

3樓發表于: 2009-09-25 11:35

只看該作者 | 小中大

不是這個原因啊！！
下面是我剛剛寫的一個控制指令，還是出現這樣的指令。

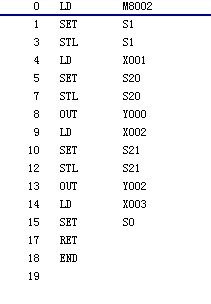

語句指令圖：

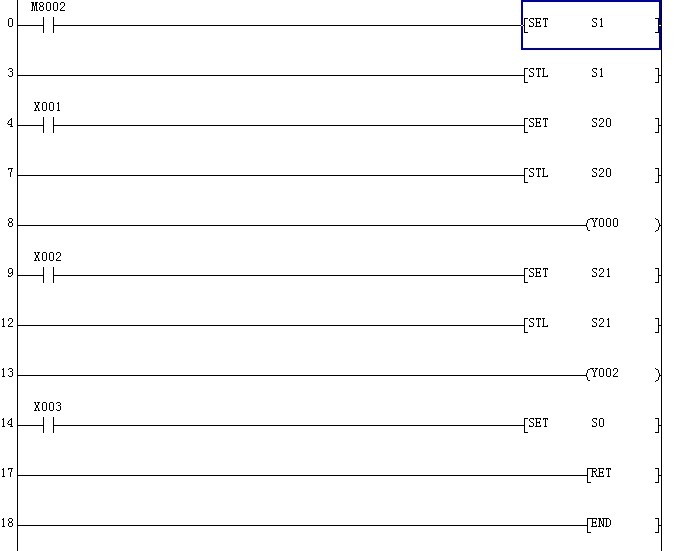

梯形圖：

還是這個現象。

不知什么原因！！
請各位大俠幫幫忙！！！

w80859

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1775(小時)
注冊時間: 2007-12-23
最后登錄: 2025-01-03
查看w80859的主題 / 回貼

4樓發表于: 2009-09-25 12:02

只看該作者 | 小中大

輸出線圈前面加上一個條件變量。

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2023-05-23
查看qinshengyue的主題 / 回貼

5樓發表于: 2009-09-25 12:35

只看該作者 | 小中大

出現什么現象呢？？？看看上面，不挺正常的嘛

尋覓gg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看尋覓gg的主題 / 回貼

6樓發表于: 2009-09-25 12:53

只看該作者 | 小中大

謝謝各位了！！！
這個問題解決了！！！

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

7樓發表于: 2009-09-28 10:15

只看該作者 | 小中大

2樓的說的太對了,真是丈義

學無止境，永遠是學生。

yangjunhua

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的主題 / 回貼

8樓發表于: 2009-09-29 16:52

只看該作者 | 小中大

怎么搞的前面是s1后面返回的是s0而且應該用out s0才對吧！

譚新

我努力，我成功

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 562 個
工控威望: 636 點
下載積分: 1503 分
在線時間: 444(小時)
注冊時間: 2008-07-18
最后登錄: 2014-12-14
查看譚新的主題 / 回貼

9樓發表于: 2009-09-29 21:27

只看該作者 | 小中大

看下步進指令有這方面的列題
