工控人家園 綜合討論 我的PLC“交通燈控制”有什么不妥之處嗎？

zys4399

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zys4399的主題 / 回貼

樓主發表于: 2009-03-28 23:51

只看樓主 | 小中大

我初學PLC，看了一些例子，設計了一個PLC——“十字交通燈控制”，如下圖交通燈1，用學習軟件測試，可達到要求。而看了某教材中的“十字交通燈控制”（如圖交通燈2），比我的復雜多了。于是有點不自信：是不是我的設計有什么不妥，或不穩定之類？請專家和高手們幫我診斷一下！

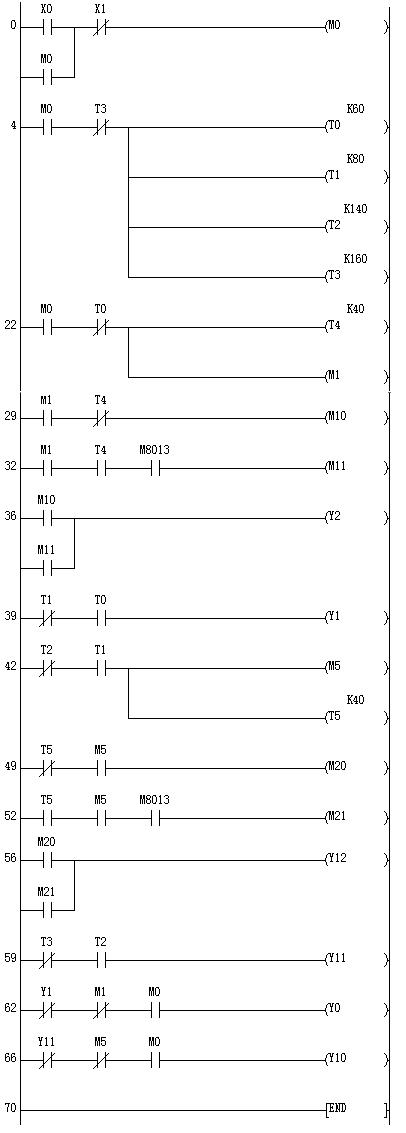

交通燈1

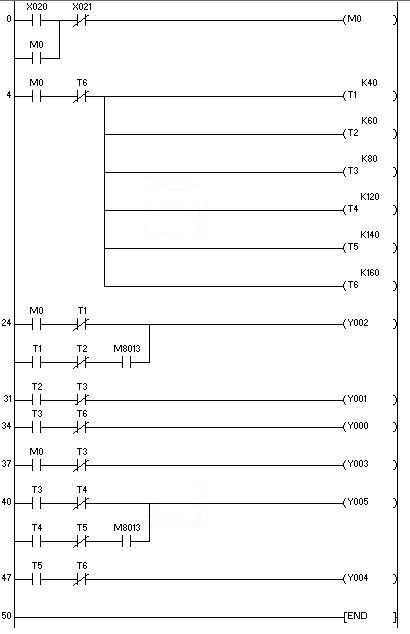

交通燈2

交通路燈.rar (9 K) 下载次数:18

[ 此帖被zys4399在2009-03-29 00:01重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6779 個
工控威望: 38382 點
下載積分: 5020 分
在線時間: 9548(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-11
查看cvlsam的主題 / 回貼

1樓發表于: 2009-03-29 06:47

只看該作者 | 小中大

只要能完成功能，何必去循規蹈矩？

我曾經寫的交通燈連定時器都沒有用，用的是系統的秒脈沖與計數器，這樣的好處就是要修改某個燈的時間，無需大動干戈，只要修改該燈對應的計數器就可以。

Regards

core2008

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看core2008的主題 / 回貼

2樓發表于: 2009-03-29 18:49

只看該作者 | 小中大

順序功能圖SFC設計出的梯形圖簡單易讀

xiaoyunihao

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xiaoyunihao的主題 / 回貼

3樓發表于: 2009-03-29 19:18

只看該作者 | 小中大

還行,挺好
