樓主  發表于: 2007-06-12 18:23

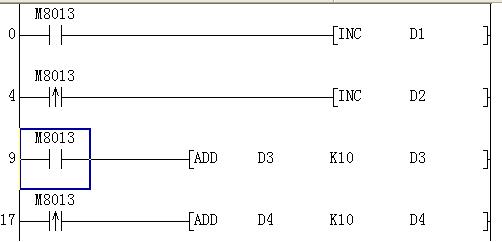

圖片:

  原本我認為,理論上,按此程序運行,D1=D2,D3=D4
  可仿真得出的結果卻和理論有相差,大家研究下






特別提醒大家:
偶爾修改下自己的密碼,以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼,回回貼,不要總潛水
崇慶陽光
不懈努力,一切皆有可能...
級別: VIP會員

精華主題: 1 篇
發帖數量: 775 個
工控威望: 1505 點
下載積分: 7432 分
在線時間: 156(小時)
注冊時間: 2006-08-10
最后登錄: 2025-01-21
查看崇慶陽光的 主題 / 回貼
1樓  發表于: 2007-06-12 19:57
M8013是秒脈沖;
象你的這個程序PLC運行1個周期只要約3ms(FX2N),1000/3=330...
在1秒鐘之內,D3要累計相加約330次之多...
在1秒之內D4只相加1次,這是很準確的;
而D3在每1秒之內相加的次數是不確定的,除非你設定PLC定時掃描方式...
也許我的理解有誤...
嘿嘿...

不懈努力,一切皆有可能 ...
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
2樓  發表于: 2007-06-12 21:02
PLC運行正常時掃描周期的長短與CPU的運算速度,與IO點的情況,與用戶應用程序的長短及編程情況有關
楊工最好把它寫入PLC看看,是不是同仿真一樣的。
PLC的CPU主頻同電腦可是有區別喲
ymmfa
不想大江大河,不想浪起潮落,只愿一灣小湖,靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9688 個
工控威望: 8586 點
下載積分: 16760 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2025-01-21
查看ymmfa的 主題 / 回貼
3樓  發表于: 2007-06-12 23:34
引用
引用第1樓崇慶陽光于2007-06-12 19:57發表的  :
M8013是秒脈沖;
象你的這個程序PLC運行1個周期只要約3ms(FX2N),1000/3=330...
在1秒鐘之內,D3要累計相加約330次之多...
在1秒之內D4只相加1次,這是很準確的;
而D3在每1秒之內相加的次數是不確定的,除非你設定PLC定時掃描方式...
.......


完全正確...

由于仿真模式是按200ms進行的...

所以累計5次

特別提醒大家:
偶爾修改下自己的密碼,以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼,回回貼,不要總潛水
konev
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看konev的 主題 / 回貼
4樓  發表于: 2007-06-13 09:20
M8013的信號在1秒鐘的ON/Off比也會影響運行結果,以前用OMRON的時候記得好像P_1s的信號是0.5秒On,0.5秒Off 不知三菱的是不是這樣。

PS:昨天為了裝FX的一個軟件,把GPPW升級到8.41了,今天突然發現,GX-Simulator不能用了 而且安裝盤還擱家里了
[ 此貼被konev在2007-06-14 09:05重新編輯 ]
ljl5130
中國工控!雄起!
級別: 略有小成
精華主題: 0
發帖數量: 470 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 284(小時)
注冊時間: 2008-07-18
最后登錄: 2025-01-06
查看ljl5130的 主題 / 回貼
5樓  發表于: 2008-08-01 10:35
學習了!
hb578
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hb578的 主題 / 回貼
6樓  發表于: 2008-08-01 10:47
學習了!
wayu
級別: 論壇先鋒
精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 85591 分
在線時間: 474(小時)
注冊時間: 2008-08-01
最后登錄: 2025-01-21
查看wayu的 主題 / 回貼
7樓  發表于: 2008-08-01 11:24
理論上也不相等呀.
設定PLC定時掃描方式也很難一定相等
langman
級別: 家園常客
精華主題: 0
發帖數量: 576 個
工控威望: 606 點
下載積分: 1500 分
在線時間: 227(小時)
注冊時間: 2008-06-23
最后登錄: 2021-04-09
查看langman的 主題 / 回貼
8樓  發表于: 2008-08-01 11:27
補充另一種情況:
M8013是1秒周期振蕩,是系統運行的,即使PLC STOP狀態M8013也在運行,因此在程序RUN的一瞬間,M8013狀態有可能為ON也有可能為OFF,如果在RUN的瞬間M8013是ON的狀態,那么D1就會多計一次。
朗工自動化,承接自動化改造工程:PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面,歡迎洽談,
wdbrg
有緣而聚 緣盡而散 做個工控有緣人
級別: 略有小成
精華主題: 0
發帖數量: 140 個
工控威望: 213 點
下載積分: 764 分
在線時間: 35(小時)
注冊時間: 2008-03-08
最后登錄: 2017-11-12
查看wdbrg的 主題 / 回貼
9樓  發表于: 2008-08-01 15:22
o(∩_∩)o...又學習啦
worker02
級別: 略有小成
精華主題: 0
發帖數量: 115 個
工控威望: 294 點
下載積分: 708 分
在線時間: 280(小時)
注冊時間: 2008-08-01
最后登錄: 2024-12-31
查看worker02的 主題 / 回貼
10樓  發表于: 2008-08-01 15:58
PLC掃描周期小于1秒,FX2N默認的是200MS。要想結果一樣就建議將ADD及INC 改為ADDP INCP。以上只是個意見,不知對否
liyonglei106
山東元鑫智能科技有限公司
級別: 略有小成
精華主題: 0
發帖數量: 59 個
工控威望: 229 點
下載積分: 456 分
在線時間: 92(小時)
注冊時間: 2008-08-01
最后登錄: 2024-12-11
查看liyonglei106的 主題 / 回貼
11樓  發表于: 2008-08-02 14:12
學習。了
山東,15154199799
PLC編程調試,擅長西門子、三菱、歐姆龍、基恩士、匯川、臺達等品牌,工業機器人編程調試,擅長庫卡(KUKA)、ABB、發那科(FANUC)、安川(YASKAWA)、埃斯頓(ESTUN)、川崎(KAWASAKI)等品牌,上位機軟件、工業軟件開發等。
  • «
