如題,想通過小編的簡單描述,就算您行業差距較大也能對電梯有一個不一樣的理解。照例歡迎各位看官的深入探討和批評指正。
電梯已經是我們生活中不可或缺的一部分了,它提供的垂直交通方式已經成為我們樓房的核心大動脈。現在的民用高層電梯多采用微機控制方案,冗余速度和群控能力都很強大;而且民用高層電梯屬于特種設備,需要有資質廠家和人員才可以安裝和運維。這使得它的專業性進一步變強。顯而易見小編也干不了那么專業的事情(攤手)。
那么我們就來研究一個小型貨梯的非標程序吧,它是可以用PLC來控制的。電梯很小,5層貨梯,液壓驅動。因?yàn)椴辉试S人上電梯,所以沒有內呼板,只有每層一個外呼板來控制。上升靠液壓泵,下降靠泄壓閥,每層根據實際再安裝限位信號。那么這臺小型電梯跟自控相關的內容就介紹完了,怎么樣?各位看官是不是感覺很簡單?

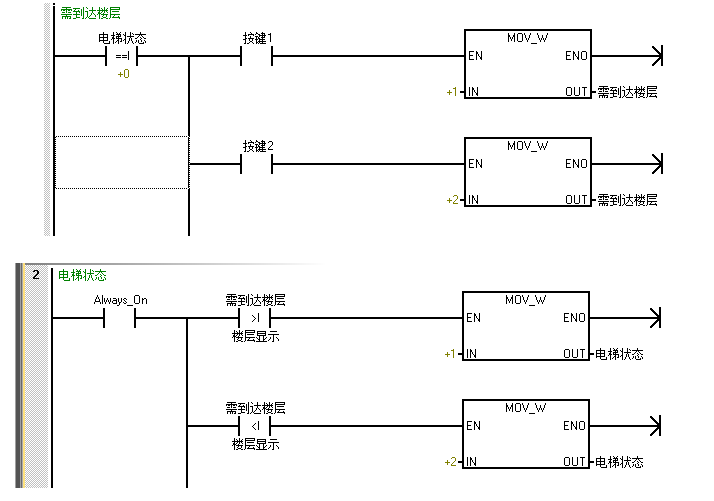

這個電梯確實很簡單,也很小。比農村的簡易三腳架加一個絞盤復雜不了多少。但是它是需要程序來控制它往復在各個樓層之間的,讓我們來看一下IO點位吧。先看輸入:1-5層輸入按鈕,1-5層的樓層限位,還有手自動和急停的功能。再看輸出:上升驅動(油泵),下降控制(閥門),上下箭頭指示和樓層顯示。模擬量部分沒有。再說程序部分:程序量本來不大,但是都講的話篇幅應該還是很長的。所以直說核心部分吧。我們先定義兩個字符來存儲信息,一個是當前樓層,另一個是需要到達樓層。當前樓層信息由限位給出,并保持到下一個限位出現。需要到達樓層信息由外呼板給出,按下幾樓就保存下來需要到達樓層。再進行比較,需到樓層大于實際樓層;則電梯上升,反之則下降。那電梯主功能就完成了。然后把必要的限制和報警加一下,最后寫一下箭頭指示燈和樓層顯示的輸出即可。我這一番流水賬般的描述相信各位看官應該都看懂了啊(捂嘴)。
其實低層貨梯普遍功能都比較簡單,尤其小型企業中,就如同組裝了一臺升降機。只是用外呼板代替了按鈕盒。從外觀上更愿意叫它電梯而已。
那么廢話不多說了,就到這吧。歡迎各位看官參與討論和批評指正!更多內容可關注我公眾號哦!
