三菱3u PLC（ES-A）與JE-A伺服位置控制模式接線。我查了一下手冊，發現上面說的太籠統了，有點看不太懂，哪位老板有圖紙看一下么，謝謝。

引用

引用第1樓菜鳥入行于2021-11-08 11:04發表的  :

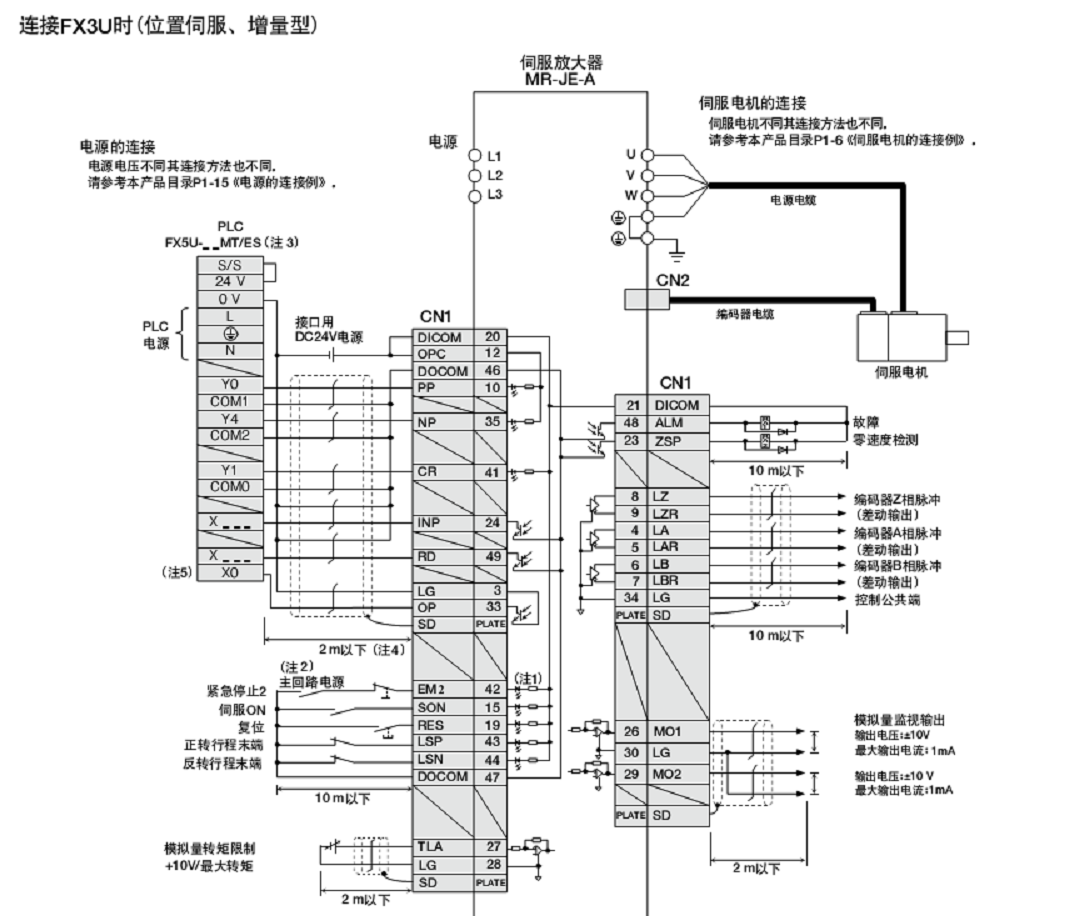

[attachment=261366]

我在手冊里邊沒有找到詳細的引腳定義呢

MR-JE-A伺服放大器技術資料集-1509
這個手冊的3.5和3.6章節有講信號的說明

一般常用的有：
DICOM  外部信號用電源24V
OCP 脈沖信號用電源24V
DOCOM 公共端0V
PP  脈沖信號
NP 方向信號
CR 清零信號
RD 伺服準備好
EM2 急信信號
SON 使能信號
RES 復位信號
LSP 正限位
LSN 反限位
ALM 報警輸出

引用

引用第3樓菜鳥入行于2021-11-08 14:12發表的  :
MR-JE-A伺服放大器技術資料集-1509
這個手冊的3.5和3.6章節有講信號的說明

一般常用的有：
DICOM  外部信號用電源24V
.......

十分感謝，好心人一生平安且大富大貴
