領導安排一個項目  要為生產線做個測試系統，其中一個流程是檢測接觸器的線圈通電壽命，測試過程是通電2秒，斷開2秒，循環測試。找了很多產品 都沒有辦法很好的檢測，主要是因為接觸器線圈電流很小，小的10ma  大一點50ma左右，如果用電流變送器  成本非常高。在工控網認識的大咖介紹LC22-30ma的電流感應開關，定了2個過來。上圖

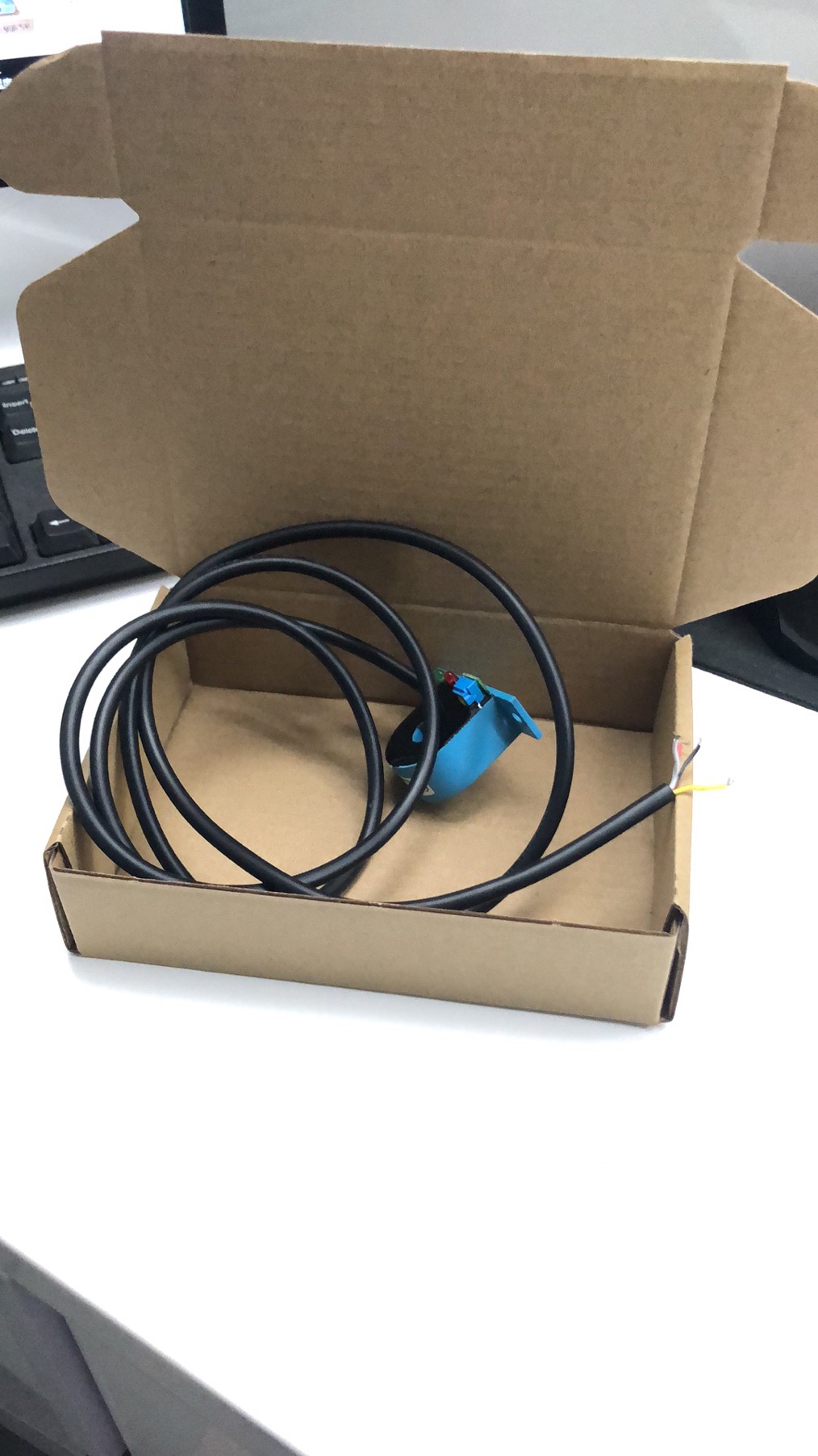

開包，包裝簡單 環保包裝 不太是精美，都懷疑 能用嗎？

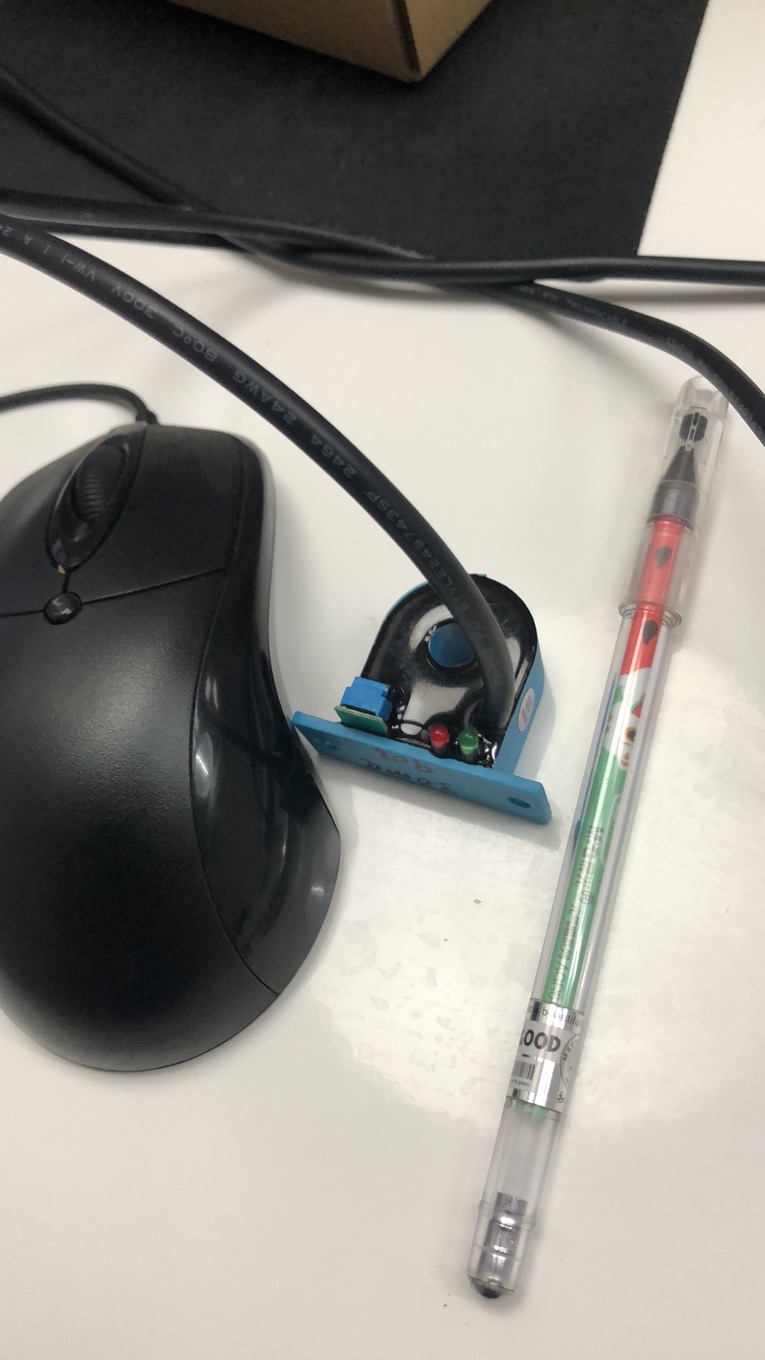

第二個感覺 就小  真的小 ，三圍 量了下 42mm  厚15mm 高度33mm.
[attachment=238420]
  上面一個電位器調節動作電流，2個指示燈。問了 技術，紅燈 開關斷開，綠燈  開關接通。 4芯線，紅  電源DC正   黑  DC負。 黃 白 內部無源觸點，也就是開關量。大于設定值觸點就接通。無源的  不輸出電流電壓   只是接通和斷開。

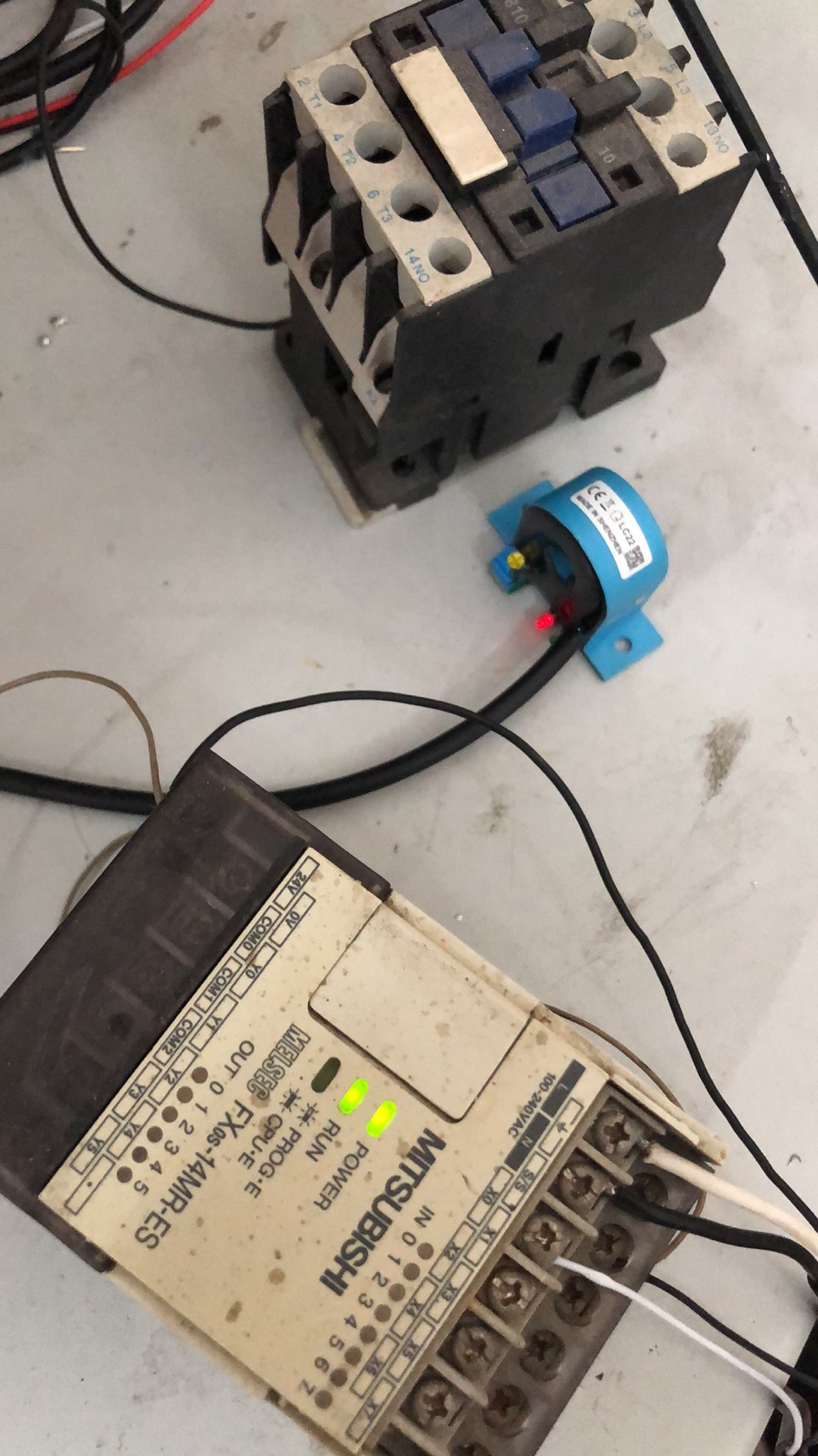

上電

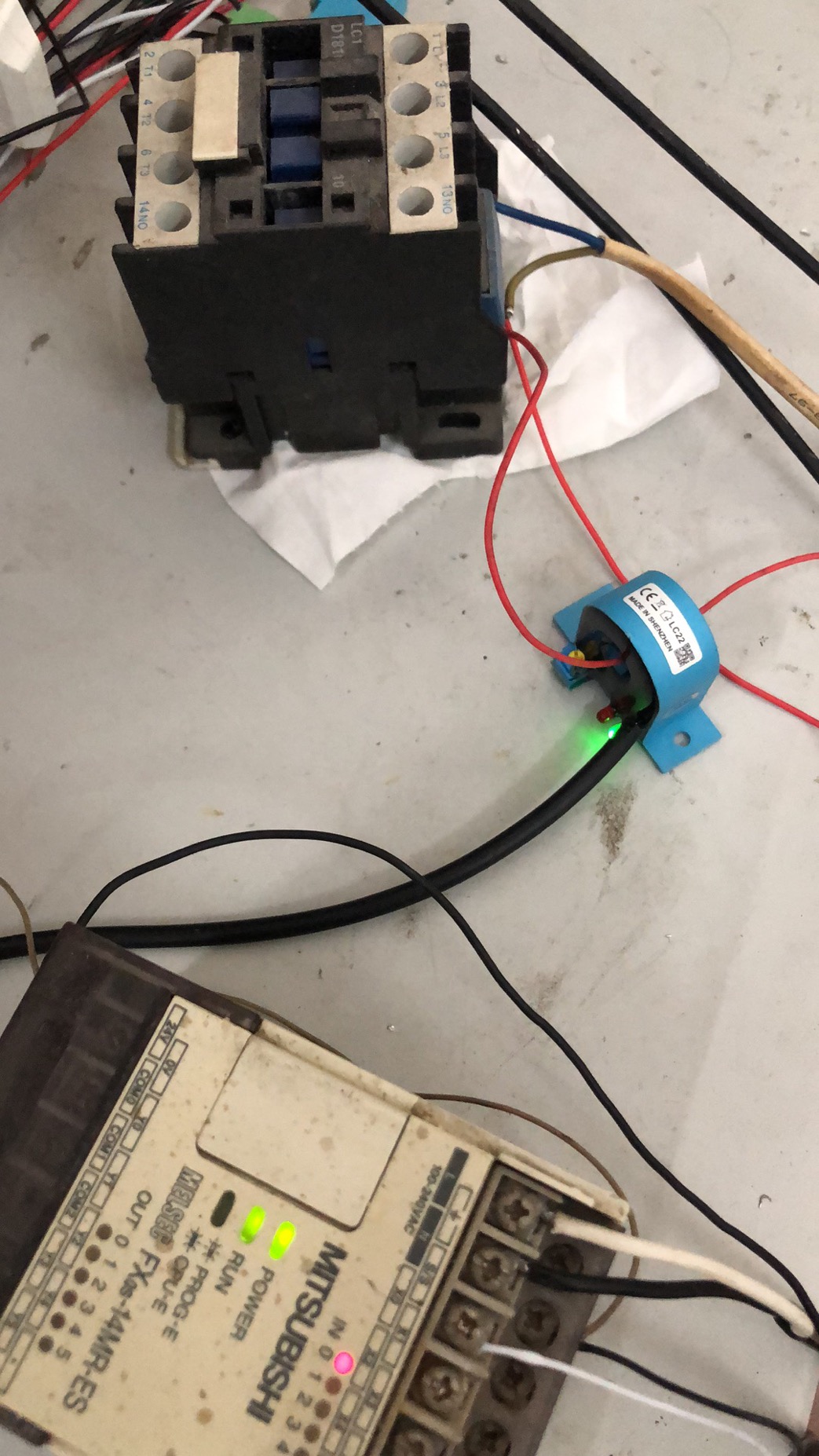

接觸器線圈檢測是沒有任何問題了， 繼電器也行 但是不容易調節。最好是繞2圈 ，容易調節。   不知道 大家是什么方法搞定10ma 檢測的  成本不要高，容易調試 穩定可靠。

測試了 一周了  效果還可以

我們這里用的是大電流的，帶模擬量輸出。烤箱用的。三相380V的烤箱。檢測的電流是20------30A

還在用FX0S這類已經停產Ｎ年的產品，
10ma電流已經不算小，做電子說的μA ，

AD 模組 4~20mA

變送器放大一下，研華就有。PLC本身也有AD電流4-20mA

這個應該是最好的方案了。交流接觸器啟動時電流有沖擊，斷開時有干攏。

WINGOLD 煒固，中國深圳

別的方案 感覺都比你這個價錢高

你這個其實最后就會變成不是測試你的繼電器而是測試PLC觸點收買了，你要做這種最簡單是買現成的脈沖老化機

小電流用霍爾電流傳感器測量的話，常規方法：
1.最簡單你多繞幾圈就可用了，比如10mA，你繞個100圈，測量就是1A了，這樣測量更精確。
2.用示波器小電流探頭,也可用按上面那種接法，這種比普通幾十塊的霍爾電流傳感器精度高多了，而且采集高，10K起，相對的隨便一個幾千塊，上100M的幾萬小意思。
其他方法：
1.取樣電阻法，取阻值微小的電阻，串在線圈回路上，做個運放放大1000倍（舉例，將其控制在PLC可識別的0-10V），測量其電壓，除以阻值，就是線圈電流（微大，看取樣電阻與線圈電阻比值）。
2.儀器測量法1：萬用表法，用電流檔串聯在回路上，PLC通過無協議通訊讀取萬用表測量值。
3.儀器測量法2：供電電源法，使用精度高，帶測量功能的直接通過協議讀取。
4.儀器測量法3：SMU，這同電源法，是用于測量高精度的小信號，SMU源表隨便一個幾W大洋……

另：你測量接觸器應該還要測量觸點導通狀態/觸點壓降，回路電流吧，以我多年經驗，觸點都先死，線圈除非你用很爛的漆包線……

繞100匝不現實，從簡單 省事 成本低、可靠來看  用LC22-30ma 的 可行
