樓主發表于: 2018-03-07 13:24

只看樓主 | 小中大

如圖所示，是個新人

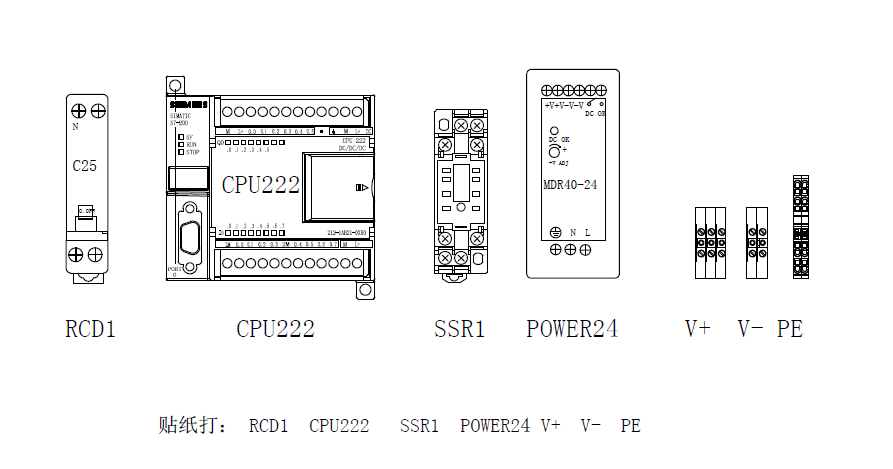

求大佬指點一下，e-plan如何布局2D圖，如圖，我用cad布局圖，如何用e-plan布局。
里面這些元件如何添加進去，舉個例子，一個開關電源，那如何導入進去呢，或者自己畫一個呢

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

湛藍小爾

工控交流 Q703935819

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2024-12-10
查看湛藍小爾的主題 / 回貼

1樓發表于: 2018-03-07 14:40

只看該作者 | 小中大

回頭一看，差點以為帖子被刪了。
被覆蓋了。
人工置頂

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

ruantao

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 52 點
下載積分: 1141 分
在線時間: 2(小時)
注冊時間: 2018-02-27
最后登錄: 2021-08-13
查看ruantao的主題 / 回貼

2樓發表于: 2018-03-07 17:28

只看該作者 | 小中大

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2849 個
工控威望: 3621 點
下載積分: 3525 分
在線時間: 3813(小時)
注冊時間: 2007-11-04
最后登錄: 2025-01-16
查看tingfenghu的主題 / 回貼

3樓發表于: 2018-03-07 20:59

只看該作者 | 小中大

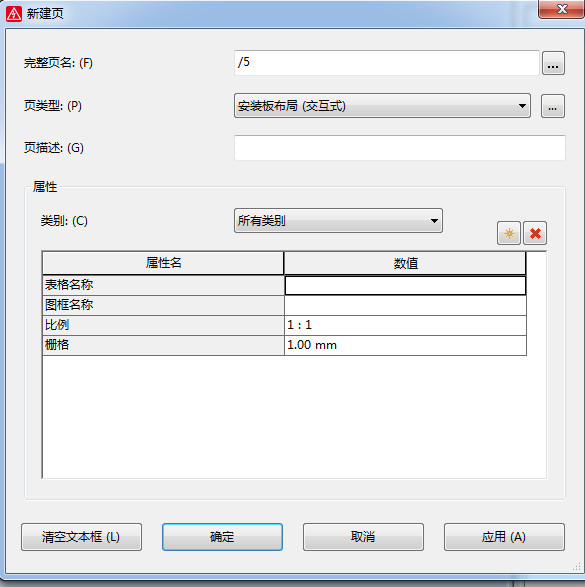

在eplan,在項目里面新建安裝板布局就可以，然后放置安裝板，也就是電箱背板，在背板上放置線槽，元件2D圖，
導入是在建立部件是設置的，在畫圖時放置即可。

在學習時使用自帶部件庫，上面的信息比較全，連鉆孔信息都有，可以輸出鉆孔坐標。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

湛藍小爾

工控交流 Q703935819

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2024-12-10
查看湛藍小爾的主題 / 回貼

4樓發表于: 2018-03-08 14:45

只看該作者 | 小中大

引用
引用第3樓tingfenghu于2018-03-07 20:59發表的 :
在eplan,在項目里面新建安裝板布局就可以，然后放置安裝板，也就是電箱背板，在背板上放置線槽，元件2D圖，
導入是在建立部件是設置的，在畫圖時放置即可。

在學習時使用自帶部件庫，上面的信息比較全，連鉆孔信息都有，可以輸出鉆孔坐標。

.......

大佬

我想自己畫個PLC模型，乙供以后后，該如何操作

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2849 個
工控威望: 3621 點
下載積分: 3525 分
在線時間: 3813(小時)
注冊時間: 2007-11-04
最后登錄: 2025-01-16
查看tingfenghu的主題 / 回貼

5樓發表于: 2018-03-13 13:14

只看該作者 | 小中大

N久沒有用過，不知道對不對，之前我還做批量建部件庫的VBA，
百度一下，張工的視頻，講得比較詳細。

在EPLAN propanel中三維布局，可以直接導入3維模型，導入后可以保存為EPLAN的格式，好像是EMA，
放置后可以輸出2D平面布局

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

shixinhua

我可以不贏，但我不可以再輸

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 321 個
工控威望: 3068 點
下載積分: 854 分
在線時間: 486(小時)
注冊時間: 2017-03-24
最后登錄: 2024-12-24
查看shixinhua的主題 / 回貼

6樓發表于: 2018-03-13 14:41

只看該作者 | 小中大

引用
引用第6樓路還要勇敢走于2018-03-13 13:38發表的 :
eplan軟件哪里下載的？可不可以告知

http://www.bulh.cn/search.php?
有很多的，直接搜索EPLAN找一個下載吧

http://www.bulh.cn
