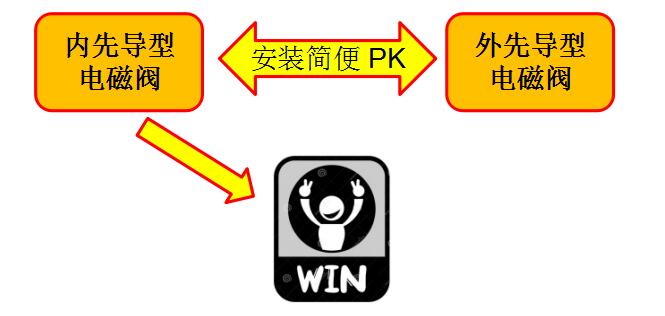

電磁閥工作原理講解電磁閥是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。通過內先導型（內部引導式）電磁閥的工作原理視頻講解，你就能了解到內先導與外先導電磁閥的優劣勢： 1、安裝接氣：外先導閥除了接一工作氣管，還需另外接一氣管（兩條管的氣壓可不同）到外部引導孔，為推動閥芯提供氣動力。

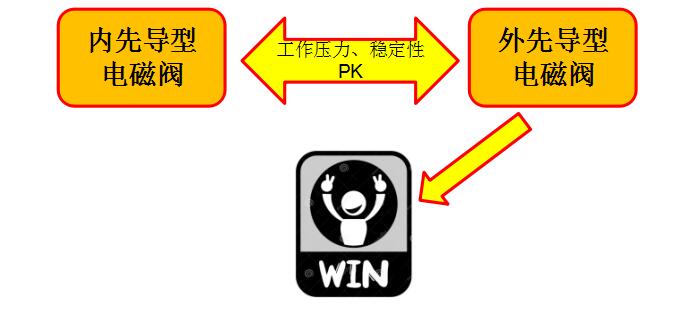

2、工作氣壓：由視頻講解可知先導閥閥芯若想滑動實現氣源換向，首先要給線圈通電，把動鐵芯吸引過來打開先導孔，再由先導氣壓克服彈簧、密封圈與閥體的魔擦力做功，從而推動閥芯、實現換向。故先導氣壓不能太小，假設其最小值為P。因為工作時工作壓力會有一定的波動，內先導閥的先導氣源與工作氣源為同一管路，所以內先導閥的最小工作壓力應略大于P，而外先導閥的工作壓力則無這一限制（外先導閥先導氣源與工作氣源為不同管路，保證先導氣壓要大于P）。同規格電磁閥，外先導電磁閥比內先導電磁閥的工作壓力范圍更大（最小工作壓力更小）、更可靠穩定。
