樓主發表于: 2013-12-03 08:57

只看樓主 | 小中大

如題，到手一臺歐姆龍CPM2AH變頻器，在CX-P軟件中可以監視運行。
但是輸出指示燈一直不亮。而且好比下圖，為什么繼電器明明得電了還不閉合？

OMRON_CPM2AH-S_操作手冊(中文).pdf (1356 K) 下载次数:46 輸出點沒有24V，說明書上說要外接。請問是不是這個原因？

蘇仙森

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的主題 / 回貼

1樓發表于: 2013-12-03 08:58

只看該作者 | 小中大

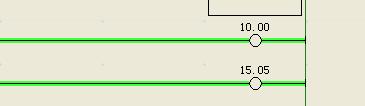

描述：這是監視截圖
圖片：

監視截圖如下。新手請求支援

smallnick

do good

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 329 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的主題 / 回貼

2樓發表于: 2013-12-03 09:06

只看該作者 | 小中大

圖片：

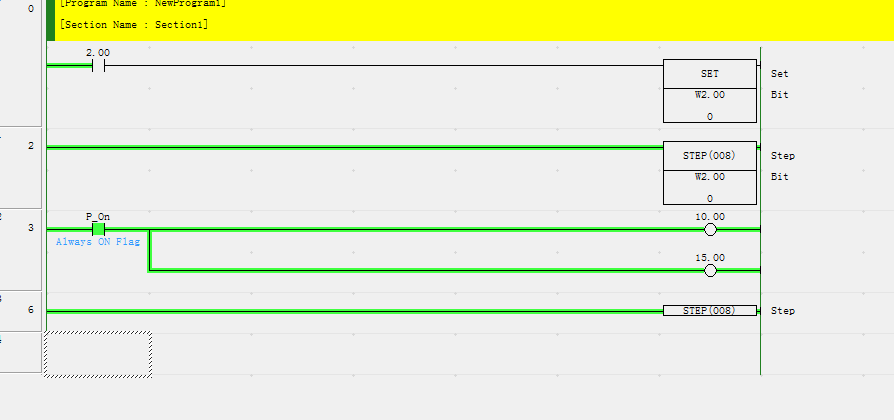

你的截圖太片面了

這兩個輸出可能在某個STEP內，或者子程序內，STEP沒執行，監視也是這么顯示的，是不會輸出的

kaiyuan12345

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 216 個
工控威望: 384 點
下載積分: 986 分
在線時間: 261(小時)
注冊時間: 2013-09-03
最后登錄: 2017-03-29
查看kaiyuan12345的主題 / 回貼

3樓發表于: 2013-12-03 09:06

只看該作者 | 小中大

大哥，好像100.00起才是輸出點

蘇仙森

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的主題 / 回貼

4樓發表于: 2013-12-03 09:16

只看該作者 | 小中大

引用
引用第3樓kaiyuan12345于2013-12-03 09:06發表的 :
大哥，好像100.00起才是輸出點

不是的，這個型號10CH~12CH，也就是說10.00~12.07都是輸出點。

xuehi

xuehi

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 282 個
工控威望: 320 點
下載積分: 2188 分
在線時間: 1104(小時)
注冊時間: 2010-01-23
最后登錄: 2025-01-11
查看xuehi的主題 / 回貼

5樓發表于: 2013-12-03 09:18

只看該作者 | 小中大

程序沒輸入plc

蘇仙森

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的主題 / 回貼

6樓發表于: 2013-12-03 09:18

只看該作者 | 小中大

引用
引用第2樓smallnick于2013-12-03 09:06發表的 :
你的截圖太片面了

這兩個輸出可能在某個STEP內，或者子程序內，STEP沒執行，監視也是這么顯示的，是不會輸出的

抱歉哦，程序是人家的而且很長，難以截圖。
那么我修改一個簡單程序試機好了。
我想問下輸出點是不是要另外接24V供電？歐姆龍的PLC第一次接觸。謝謝

蘇仙森

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的主題 / 回貼

7樓發表于: 2013-12-03 09:19

只看該作者 | 小中大

引用
引用第5樓xuehi于2013-12-03 09:18發表的 :
程序沒輸入plc

PLC已經運行模式的。而且強制某個繼電器閉合，燈是亮的。這個可以排除

謝謝你的解答

xuehi

xuehi

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 282 個
工控威望: 320 點
下載積分: 2188 分
在線時間: 1104(小時)
注冊時間: 2010-01-23
最后登錄: 2025-01-11
查看xuehi的主題 / 回貼

8樓發表于: 2013-12-03 09:23

只看該作者 | 小中大

plc程序輸入后，再上載程序監控看看

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 270 個
工控威望: 5281 點
下載積分: 128552 分
在線時間: 4058(小時)
注冊時間: 2010-08-03
最后登錄: 2024-12-25
查看xwlxwl306的主題 / 回貼

9樓發表于: 2013-12-03 09:52

只看該作者 | 小中大

輸出點手冊上21頁的圖不是很清楚了嗎?
你的截圖么2樓也回答了
有好多情況下都可能出現這種情況（在程序互鎖區域內，重復輸出，等等）

1120795098

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 721 個
工控威望: 1012 點
下載積分: 1738 分
在線時間: 997(小時)
注冊時間: 2009-11-26
最后登錄: 2025-01-04
查看1120795098的主題 / 回貼

10樓發表于: 2013-12-03 13:37

只看該作者 | 小中大

樓主截圖顯示是沒有輸出的

蘇仙森

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的主題 / 回貼

11樓發表于: 2013-12-03 14:23

只看該作者 | 小中大

大概理解了。謝謝各位熱心解疑
