工控人家園 綜合討論 各位大俠看下我手上的場效應模塊有什么區別？

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

樓主發表于: 2013-09-20 20:58

只看樓主 | 小中大

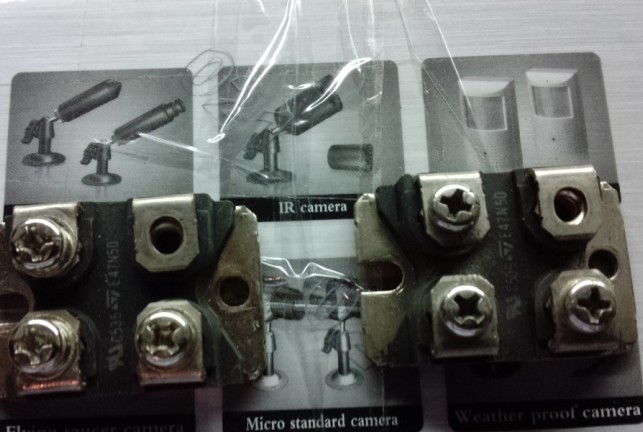

圖片：

高頻儀上的，沒有電流輸出。我估計這模塊有問題了，各位多多指教。電子這行水深。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

1樓發表于: 2013-09-20 21:32

只看該作者 | 小中大

場效應管相當于晶體管，只是晶體管是電流控制型，基極電流*放大倍數=集電極電流。而場效應的電壓控制型器件，如果沒有輸出電流你看看那個柵極電壓是否正常，或者源極與漏極開路了。

shfxfa

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 640 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的主題 / 回貼

2樓發表于: 2013-09-20 22:56

只看該作者 | 小中大

不懂，頂一下長豐兄

xiejichuang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 170 點
下載積分: 1198 分
在線時間: 29(小時)
注冊時間: 2009-02-13
最后登錄: 2021-12-29
查看xiejichuang的主題 / 回貼

3樓發表于: 2013-09-21 10:00

只看該作者 | 小中大

我有好幾臺射頻電源上面都是這種管子，一臺電源上面至少有四五個這種管子可以用萬用表電阻檔確定下好壞，對比就知道不可能全部燒壞的。另一種方法在柵極上加20V左右直流電，測量另外兩角如果導通就是好的，不通就壞了。

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2592 個
工控威望: 21433 點
下載積分: 14554 分
在線時間: 2755(小時)
注冊時間: 2010-12-27
最后登錄: 2025-01-16
查看huoshi的主題 / 回貼

4樓發表于: 2013-09-21 10:40

只看該作者 | 小中大

1樓老師解釋的很詳細

田遠成

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 250 點
下載積分: 464 分
在線時間: 75(小時)
注冊時間: 2013-08-30
最后登錄: 2022-01-31
查看田遠成的主題 / 回貼

5樓發表于: 2013-09-21 13:02

只看該作者 | 小中大

如果是絕緣柵場效應管，可以用MF47表10K檔直接測量

thcgw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 389 點
下載積分: 1029 分
在線時間: 283(小時)
注冊時間: 2009-02-20
最后登錄: 2018-02-05
查看thcgw的主題 / 回貼

6樓發表于: 2013-09-21 15:47

只看該作者 | 小中大

看看圖，測量一下。

田遠成

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 250 點
下載積分: 464 分
在線時間: 75(小時)
注冊時間: 2013-08-30
最后登錄: 2022-01-31
查看田遠成的主題 / 回貼

7樓發表于: 2013-09-22 18:57

只看該作者 | 小中大

上圖是IGBT管，IGBT的測量方法與絕緣柵場效應管一樣，
