樓主  發表于: 2013-06-14 17:43
0.7A電流(感性負載),我想用微型互感器檢測加光耦,通過光耦給plc的輸入端,用plc監控負載有沒有在工作,應該怎么做?微型互感器是5A/5MA,光耦是pc814,請各位詳解,最好有圖,謝謝
嚴禁觸摸高壓電,一觸即死,不死法辦。
huiming
技術交流
級別: 網絡英雄
精華主題: 0
發帖數量: 667 個
工控威望: 6000 點
下載積分: 2227 分
在線時間: 563(小時)
注冊時間: 2011-03-09
最后登錄: 2025-01-06
查看huiming的 主題 / 回貼
1樓  發表于: 2013-06-15 08:24

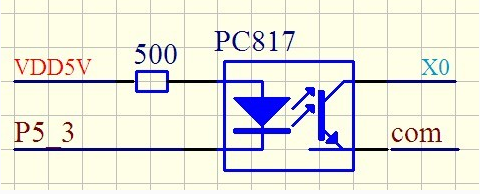

圖片:
希望此圖能幫到你。。
本帖最近評分記錄:
  • 下載積分:+3(宏儀電氣) 熱心助人!
  • 士林變頻器代理 18312516885
    宏儀電氣
    宏儀機電
    級別: 略有小成
    精華主題: 0
    發帖數量: 139 個
    工控威望: 247 點
    下載積分: 1249 分
    在線時間: 164(小時)
    注冊時間: 2009-07-14
    最后登錄: 2024-11-29
    查看宏儀電氣的 主題 / 回貼
    2樓  發表于: 2013-06-16 18:15
    引用
    引用第1樓huiming于2013-06-15 08:24發表的  :
    希望此圖能幫到你。。

    我想知道5V怎么來呢,我用的是5A/5MA微型互感器
    嚴禁觸摸高壓電,一觸即死,不死法辦。
    cdm560221
    級別: 略有小成
    精華主題: 0
    發帖數量: 44 個
    工控威望: 215 點
    下載積分: 924 分
    在線時間: 42(小時)
    注冊時間: 2007-04-22
    最后登錄: 2017-11-18
    查看cdm560221的 主題 / 回貼
    3樓  發表于: 2013-06-18 15:35
    電流互感器的二次側并接一個電阻,同時在并接一個整流橋,將一個電位器和一個電阻串聯起來接在整流橋的輸出端,將一樓提供的光耦電路的輸入端接在電阻的兩端,通過調節電位器可在電阻兩端得到5V電壓,負載工作時,有5V電壓通過光耦給PLC提供信號,負載不工作時,無信號輸出。參數自行設計。注意:電流互感器二次側工作時千萬不要開路,有高壓。注意安全!
    接近開關廠家
    www.gerfk.com
    級別: 略有小成
    精華主題: 0
    發帖數量: 108 個
    工控威望: 241 點
    下載積分: 1893 分
    在線時間: 22(小時)
    注冊時間: 2013-05-31
    最后登錄: 2018-09-29
    查看接近開關廠家的 主題 / 回貼
    4樓  發表于: 2013-06-18 16:12
    路過
    接近開關在線訂購:www.gerfk.com
    znz43
    工控職業已成回憶 只因愛好常回家園 樂此不疲
    級別: 工控俠客

    精華主題: 0
    發帖數量: 1057 個
    工控威望: 4900 點
    下載積分: 7351 分
    在線時間: 2561(小時)
    注冊時間: 2010-06-24
    最后登錄: 2025-01-05
    查看znz43的 主題 / 回貼
    5樓  發表于: 2013-06-18 16:28
    5A/5MA微型互感器是 1000:1 ,工作電流 0.7A時次級為0.7ma,根本無法帶動光隔。
    至少應選100:1,5A/50MA微型互感器。
    出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
    贈人玫瑰,手留余香。舍得舍得,有舍才有得。
    yjhdlp
    級別: 家園常客
    精華主題: 0
    發帖數量: 478 個
    工控威望: 625 點
    下載積分: 2081 分
    在線時間: 178(小時)
    注冊時間: 2010-11-13
    最后登錄: 2022-10-15
    查看yjhdlp的 主題 / 回貼
    6樓  發表于: 2013-06-18 17:07
    用電流繼電器就可達到目的。
