現在碰到一個問題現在用兩個常開按鈕（不帶自鎖）繼電器若干我現在要通過雙啟來控制一個電磁閥接通然后再通過其中一個按鈕就能復位電磁閥這個電路該怎么設計

本帖最近評分記錄：

下載積分:+1(長豐實業) 好貼！

xtgm123

做個工控人，不停學習，不忘交流，不斷分享

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 2536 點
下載積分: 7641 分
在線時間: 136(小時)
注冊時間: 2011-05-28
最后登錄: 2017-02-24
查看xtgm123的主題 / 回貼

1樓發表于: 2012-08-29 13:15

只看該作者 | 小中大

這個簡單，只需要兩個按扭分別控制一個繼電器，要復位的繼電器的常閉串在開啟電磁閥的繼電器的線圈上就可以了~

luo76

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1559 個
工控威望: 1624 點
下載積分: 114299 分
在線時間: 627(小時)
注冊時間: 2008-09-06
最后登錄: 2025-01-19
查看luo76的主題 / 回貼

2樓發表于: 2012-08-29 13:22

只看該作者 | 小中大

這是點按鈕控制啟停電路呀

luo76

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1559 個
工控威望: 1624 點
下載積分: 114299 分
在線時間: 627(小時)
注冊時間: 2008-09-06
最后登錄: 2025-01-19
查看luo76的主題 / 回貼

3樓發表于: 2012-08-29 13:24

只看該作者 | 小中大

這是單按鈕控制啟停電路呀

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2666(小時)
注冊時間: 2007-03-26
最后登錄: 2025-01-15
查看hxl202319的主題 / 回貼

4樓發表于: 2012-08-29 13:26

只看該作者 | 小中大

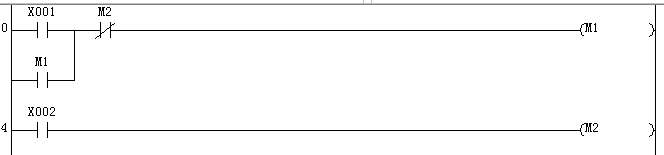

這樣就可以了，M1控制電磁閥

簽名無效了，麻雀不見了！

liubing3620

小菜鳥，學工控！~~~

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 436 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的主題 / 回貼

5樓發表于: 2012-08-29 14:27

只看該作者 | 小中大

引用
引用第4樓hxl202319于2012-08-29 13:26發表的 :
這樣就可以了，M1控制電磁閥 [attachment=91203]

不用PLC 只用繼電器

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2666(小時)
注冊時間: 2007-03-26
最后登錄: 2025-01-15
查看hxl202319的主題 / 回貼

6樓發表于: 2012-08-29 14:47

只看該作者 | 小中大

是繼電器，你換成繼電器就可以了

簽名無效了，麻雀不見了！

liubing3620

小菜鳥，學工控！~~~

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 436 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的主題 / 回貼

7樓發表于: 2012-08-29 15:08

只看該作者 | 小中大

引用
引用第6樓hxl202319于2012-08-29 14:47發表的 :
是繼電器，你換成繼電器就可以了

你這個好像是一個按鈕啟動一個按鈕停止是吧我是要兩個按鈕做雙啟然后用其中的一個按鈕復位這應該怎么做呢謝謝了

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2666(小時)
注冊時間: 2007-03-26
最后登錄: 2025-01-15
查看hxl202319的主題 / 回貼

8樓發表于: 2012-08-29 15:23

只看該作者 | 小中大

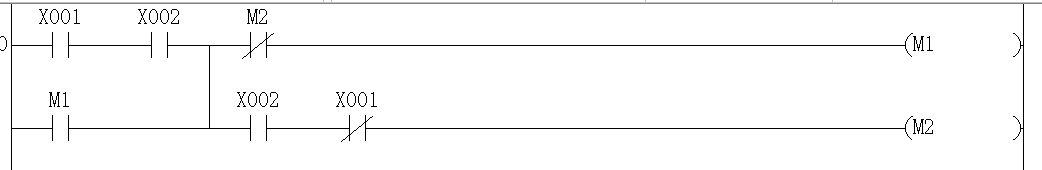

哦，那這樣，不過感覺不是很好，按鈕X1,X2都按下啟動，啟動后按X2停止，啟動時要求盡量先松開X2，再松開X1

簽名無效了，麻雀不見了！

liubing3620

小菜鳥，學工控！~~~

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 436 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的主題 / 回貼

9樓發表于: 2012-08-29 15:33

只看該作者 | 小中大

引用
引用第8樓hxl202319于2012-08-29 15:23發表的 :
哦，那這樣，不過感覺不是很好，按鈕X1,X2都按下啟動，啟動后按X2停止，啟動時要求盡量先松開X2，再松開X1 [attachment=91211]

你那個X1 的常閉點要我怎么接線啊我的按鈕時復歸型的

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2666(小時)
注冊時間: 2007-03-26
最后登錄: 2025-01-15
查看hxl202319的主題 / 回貼

10樓發表于: 2012-08-29 15:41

只看該作者 | 小中大

按鈕有兩組觸點的啊，X1選擇1常開1常閉，X2選擇2常開

簽名無效了，麻雀不見了！

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2025-01-05
查看znz43的主題 / 回貼

11樓發表于: 2012-08-29 15:51

只看該作者 | 小中大

圖片：

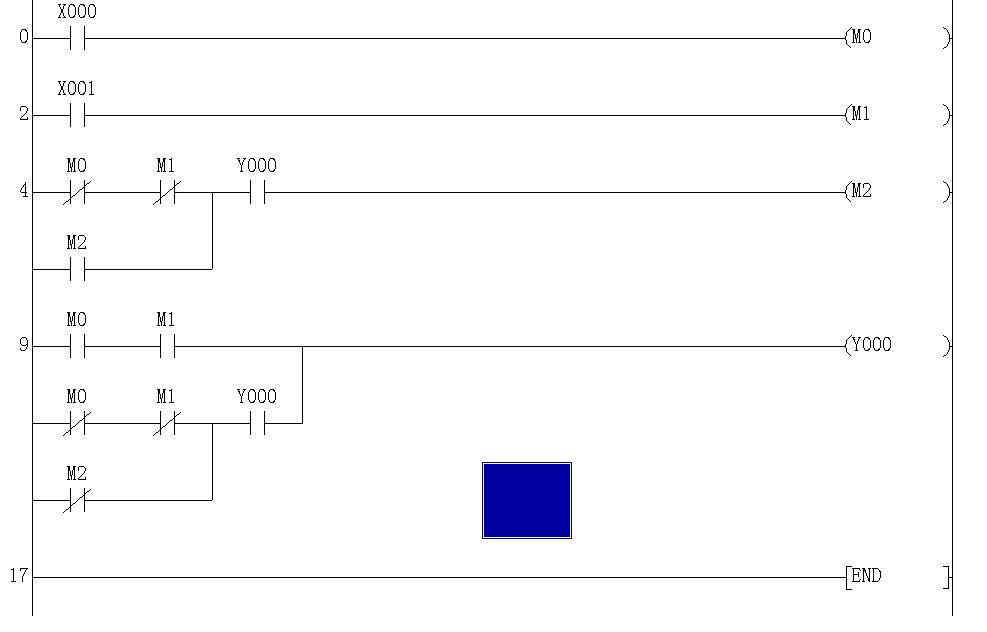

接成繼電器，用PLC調試過，能雙啟單停。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

http://www.bulh.cn
