樓主發表于: 2011-09-08 20:56

只看樓主 | 小中大

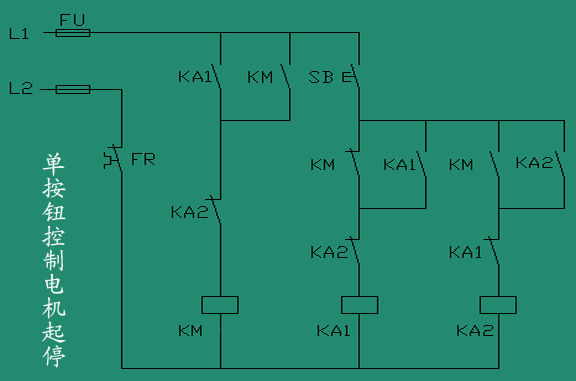

圖片：

朋友給了一個電路圖給我研究,我搞不太明白,請高手解說一下,謝謝

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

1樓發表于: 2011-09-08 21:22

只看該作者 | 小中大

單按鈕啟停

gelasang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 148 點
下載積分: 1088 分
在線時間: 26(小時)
注冊時間: 2011-05-23
最后登錄: 2017-08-25
查看gelasang的主題 / 回貼

2樓發表于: 2011-09-08 21:27

只看該作者 | 小中大

我分析一下看看對嗎按下SB，KA1閉合燈亮，再按一下SB,KA2閉合燈滅

fkq3721

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fkq3721的主題 / 回貼

3樓發表于: 2011-09-08 21:34

只看該作者 | 小中大

按下時ka1吸合，km自鎖，ka2斷開。松開時ka2自鎖，電機啟動，再按時ka1使ka2斷開

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

4樓發表于: 2011-09-08 21:35

只看該作者 | 小中大

第一次按下按鈕KA1常閉先斷開KA2線圈回路，KA1常開閉合KM得電吸合并自鎖，設備運行，這時KM常閉觸頭斷開了KA1線圈回路。當再一次按下按鈕時，KA1沒法得電，但由KM常開觸頭已閉合，KA2得電并自鎖，這把串在KA1和KM線圈回路的常閉觸頭斷開，KM斷電，設備停止運行。

本帖最近評分記錄：

下載積分:+5(銘杰工控) 熱心助人

thawless

不說盡力而為,只能全力以赴!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 735 個
工控威望: 8143 點
下載積分: 4610 分
在線時間: 819(小時)
注冊時間: 2007-11-02
最后登錄: 2025-01-06
查看thawless的主題 / 回貼

5樓發表于: 2011-09-08 21:47

只看該作者 | 小中大

用一個帶自鎖的開關不就行了，搞得這么復雜，呵呵

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2024-12-25
查看銘杰工控的主題 / 回貼

6樓發表于: 2011-09-08 21:54

只看該作者 | 小中大

這個論壇里討論的次數太多了

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

lichengwen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 126 點
下載積分: 605 分
在線時間: 6(小時)
注冊時間: 2011-09-08
最后登錄: 2012-05-20
查看lichengwen的主題 / 回貼

7樓發表于: 2011-09-09 09:58

只看該作者 | 小中大

按一下SB，KA1線圈得電，KA1常開點吸合，KM線圈得電，KM常開觸點吸合自保，線圈KM保持得電狀態，KM常閉點斷開。同時KA2上面的KM觸點吸合，為KA2得電做準備。當在按一下SB時，由于KA1線圈上面的KM和KA1觸點斷開，KA1無法得電。反而由于KA2上面的KM閉合，致使KA2可以直接得電線圈吸合。此時KA2常閉點斷開，所以線圈KM和線圈KA1斷電，又回到原始狀態。操作過程完畢。
