工控人家園 綜合討論 CKD PPX-R01N-8M 壓力傳感器接線問題

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

樓主發表于: 2011-07-09 23:08

只看樓主 | 小中大

公司要用CKD PPX-R01N-8M 壓力傳感器,其中有四根線,分別是一根棕色,一根黑色,一根白色.一根藍色.問下大家如何接線.

說是棕色接正,藍色接負;黑色白色其中是長開長閉,誰能幫忙說明一下.謝謝了

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園�？�

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

1樓發表于: 2011-07-09 23:16

只看該作者 | 小中大

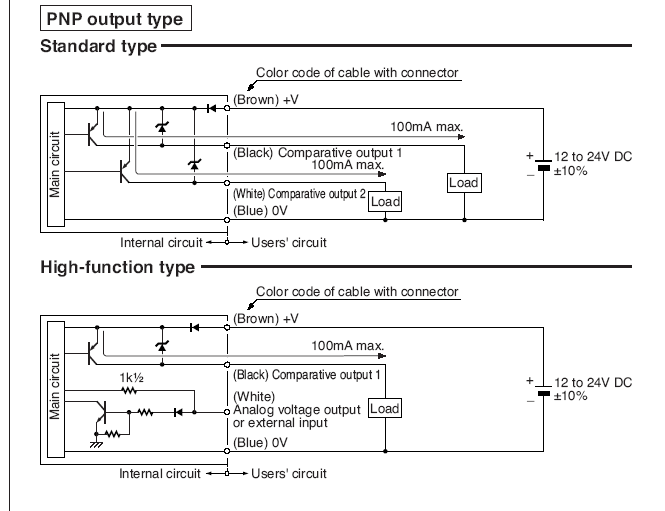

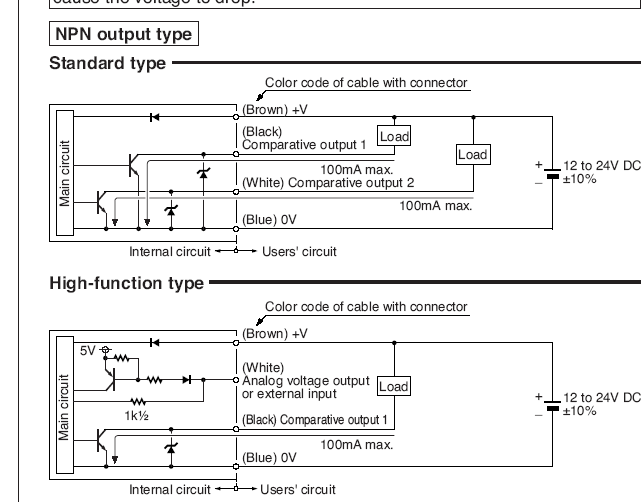

圖片：

這是其中兩種接線方式

xf_chen

級別: 略有小成

精華主題: 0
發帖數量: 203 個
工控威望: 390 點
下載積分: 6953 分
在線時間: 283(小時)
注冊時間: 2008-08-02
最后登錄: 2024-11-14
查看xf_chen的主題 / 回貼

2樓發表于: 2011-07-10 11:59

只看該作者 | 小中大

你不是有接線圖嗎？標準模式下有兩組輸出，黑白線分別各是一路輸出，不是常開與常閉。

lizhongxv

摸索者

級別: 略有小成

精華主題: 0
發帖數量: 305 個
工控威望: 460 點
下載積分: 9689 分
在線時間: 353(小時)
注冊時間: 2009-05-08
最后登錄: 2022-12-24
查看lizhongxv的主題 / 回貼

3樓發表于: 2011-07-11 01:43

只看該作者 | 小中大

2樓說的對，棕色電源正，藍色電源負，黑白分別是常開與常閉控制線。PNP型輸出為正，NPN型輸出為負。

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園�？�

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

4樓發表于: 2011-07-26 21:07

只看該作者 | 小中大

使用過程中不通氣的情況下是否f才有信號輸出?接線這個沒問題，不知道如何設置。主要用它來測吸嘴壓力。當吸真空時如果物品不在就報警。用什么模式啊
