樓主發表于: 2011-06-09 14:04

只看樓主 | 小中大

各位老師請問電磁閥在梯形圖里咋表示，就是電機一停電磁閥動作一次然后復位，請指教

sccgkong

不是每次都會成功，但是必須每次都有進步

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 203 個
工控威望: 1374 點
下載積分: 916 分
在線時間: 299(小時)
注冊時間: 2010-06-21
最后登錄: 2024-07-05
查看sccgkong的主題 / 回貼

1樓發表于: 2011-06-09 14:15

只看該作者 | 小中大

沒表示，用PLC的輸出端連接在梯形圖編輯你需要的動作

得之坦然，失之淡然，順其自然，爭其必然

辛勤蜜蜂

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 346 個
工控威望: 512 點
下載積分: 4444 分
在線時間: 145(小時)
注冊時間: 2011-04-08
最后登錄: 2018-01-07
查看辛勤蜜蜂的主題 / 回貼

2樓發表于: 2011-06-09 14:44

只看該作者 | 小中大

需要的動作？常開常閉嗎能詳細點嗎？

denghong

我是一只草泥馬.!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 171 個
工控威望: 349 點
下載積分: 1173 分
在線時間: 185(小時)
注冊時間: 2007-10-12
最后登錄: 2024-12-30
查看denghong的主題 / 回貼

3樓發表于: 2011-06-09 15:51

只看該作者 | 小中大

給個圖給你.

denghong

我是一只草泥馬.!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 171 個
工控威望: 349 點
下載積分: 1173 分
在線時間: 185(小時)
注冊時間: 2007-10-12
最后登錄: 2024-12-30
查看denghong的主題 / 回貼

4樓發表于: 2011-06-09 15:54

只看該作者 | 小中大

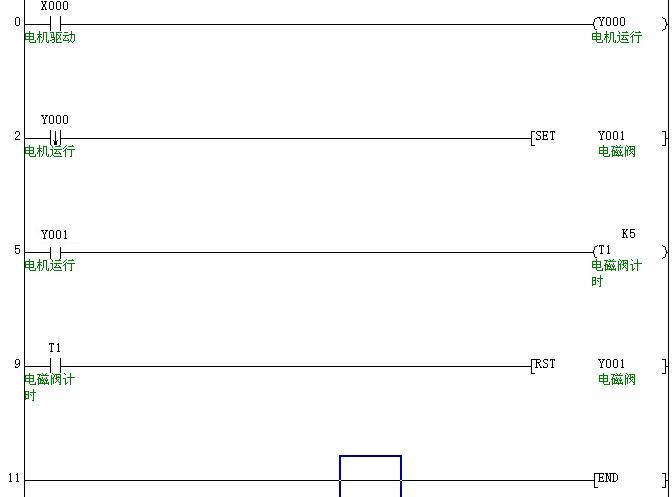

圖片：

Y0是電機.
電機停止輸出后觸發Y1電磁閥。
然后開始計時(輸出時間可調)
時間到復位Y1.電磁閥停止輸出.!

辛勤蜜蜂

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 346 個
工控威望: 512 點
下載積分: 4444 分
在線時間: 145(小時)
注冊時間: 2011-04-08
最后登錄: 2018-01-07
查看辛勤蜜蜂的主題 / 回貼

5樓發表于: 2011-06-09 19:39

只看該作者 | 小中大

電機停止輸出后觸發Y1電磁閥。
然后開始計時(輸出時間可調)
時間到復位Y1.電磁閥停止輸出.! 能不讓電磁閥計時嗎就是電機停止的那一瞬間電磁閥動作然后瞬間復位請指教

憶江南

工業自動化專業設計

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 198 個
工控威望: 296 點
下載積分: 531 分
在線時間: 75(小時)
注冊時間: 2011-06-02
最后登錄: 2024-09-10
查看憶江南的主題 / 回貼

6樓發表于: 2011-06-09 22:50

只看該作者 | 小中大

呵呵，有這問法的嗎？

自動化專業設計 ——設計不一樣的人生

dwwxh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dwwxh的主題 / 回貼

7樓發表于: 2011-06-10 13:52

只看該作者 | 小中大

呵呵！你可以用文字表示

辛勤蜜蜂

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 346 個
工控威望: 512 點
下載積分: 4444 分
在線時間: 145(小時)
注冊時間: 2011-04-08
最后登錄: 2018-01-07
查看辛勤蜜蜂的主題 / 回貼

8樓發表于: 2011-06-13 20:15

只看該作者 | 小中大

謝謝了

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

9樓發表于: 2011-06-13 20:53

只看該作者 | 小中大

"能不讓電磁閥計時嗎就是電機停止的那一瞬間電磁閥動作然后瞬間復位 ""
停頓的再短也是有時間的，0.1s、0.01s、0.001s，可以用把T1的k值降低

學無止境，永遠是學生。

ft0752

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 507 個
工控威望: 2597 點
下載積分: 4743 分
在線時間: 130(小時)
注冊時間: 2009-10-09
最后登錄: 2024-03-03
查看ft0752的主題 / 回貼

10樓發表于: 2011-06-13 21:16

只看該作者 | 小中大

問題不復雜，給你問復雜了！這很簡單啊！
